МПА-NVC 1230 (25-16-25)

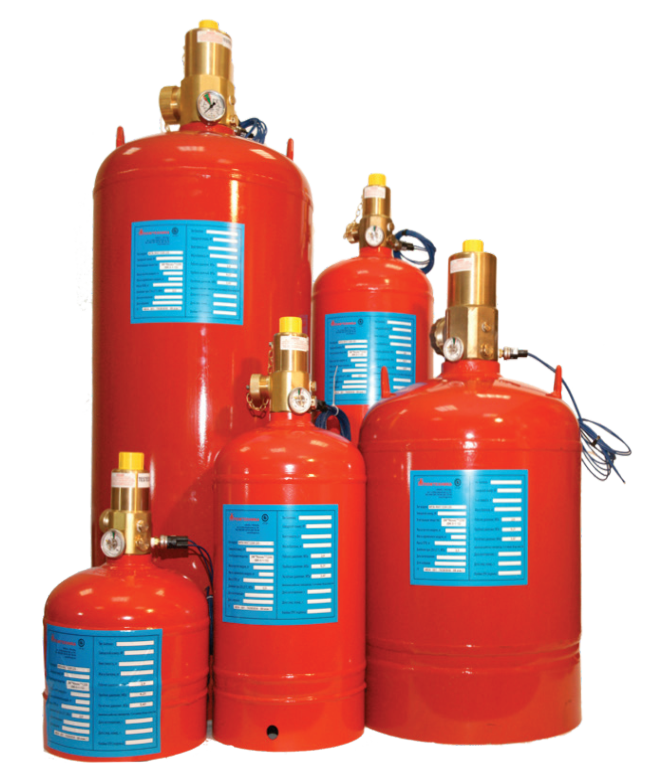

Модуль газового пожаротушения (402005)
Производитель: Спецавтоматика АО
- Код:
- 00012430
- Базовая единица
- шт
Данная модель является проектным оборудованием, цены по запросу.
Модуль предназначен для хранения ГОТВ. Уровень заполнения модуля МПА-NVC1230 определяется параметрами помещения. После заполнения, с помощью осушенного азота в баллонах создается давление до 25 бар +5% (при температуре 20°C). Максимальный коэффициент заполнения модуля МПА-NVC1230 составляет 1,15 кг/л, минимальный – 0,5 кг/л. Модули используются, как конечное устройство, и не требуют проведения гидравлических расчетов.
Технические характеристики
| Наименование показателей | Значение |
|---|---|
| Рабочее давление в модуле при 50°С, МПа (кгс/см2) | 2,9 (29,6) |
| Давление в модуле при 20°С, МПа (кгс/см2) | 2,5 (25,5) |
| Пробное давление, МПа (кгс/см2) | 6,2 (63,3) |
|
Давление срабатывания мембранного предохранительного устройства, МПа (кгс/см2) |
5,34 (54,4) ± 10% 1,3*РРаб=3,8 ± 0,1 (для морского исполнения при поставках под техническим на-блюдением РС) |
|
Диаметр условного прохода запорно-пускового устройства / сифонной трубки, Ду, мм |
25/25 |
| Тип электрического привода | Электропривод (соленоид) |
|
Параметры электрического пуска: - напряжение постоянного тока, В: - сила тока, А: - сила тока при проверке целостности цепи, не более, А: - длительность пускового импульса, не менее, сек |
24±5 0,25±0,05 0,025 1 |
|
Параметры пневматического пуска, МПа (кгс/см2) - минимальное - максимальное |
0,4 (4,1) 2,9 (29,6) |
|
Гидравлическое сопротивление, эквивалентная длина модуля, м, не более |
6,096 |
| Время выхода ГОТВ 95% по массе не более, с | 10 |
| Остаток ГОТВ в баллоне не более, кг | 0,3 |
| Ресурс срабатываний модуля, не менее | 5 |
| Срок службы модуля не менее / не более, лет | 10/30 |
| Периодичность освидетельствования баллона, лет | 10 |

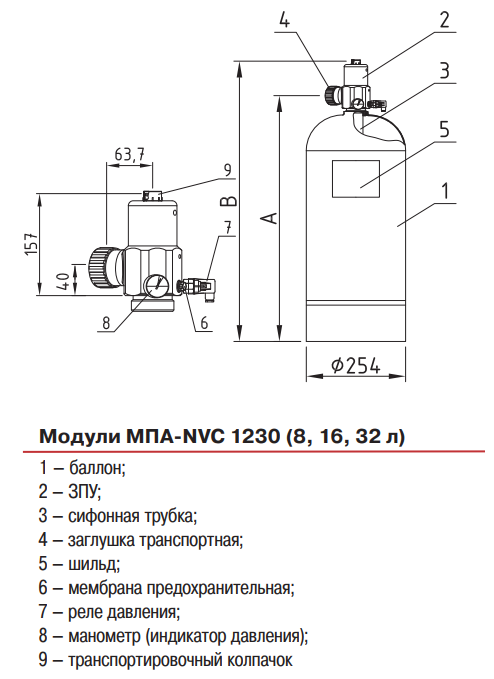

| Код оборудования | Тип модуля | Вмести-мость баллона, л |
Диаметр услов ного прохода - ЗПУ, мм |
Масса модуля без ГОТВ, кг |
Заправка модулей ГОТВ, кг |
Размеры, мм | ||
|---|---|---|---|---|---|---|---|---|
| min | max | A | B | |||||
| 402005 |
МПА-NVC1230 (25-16-25) |
16 | 25 | 17,0 | 9 | 21 | 498 | 588 |
