Gate-RX
Cчитыватель радиоканальный. Wiegand 26. Работает с радиобрелоками Gate-TX.
Производитель: GATE
- Код:
- 00013782
- Базовая единица
- шт
Описание считывателя Gate-RX:
Радиоканальный считыватель Gate-RX – электронный модуль, предназначенный для работы в составе систем контроля и управления доступом в жилые и производственные помещения совместно с радиобрелоками Gate-TX. Считыватель является специализированным радиоприемным устройством разрешенного диапазона 433 МГц, который принимает сигнал радиобрелока Gate-TX, преобразует его в сигнал формата Wiegand-26 для дальнейшей передачи в контроллер СКУД, в качестве которого может выступать Gate-8000(4000) или аналогичный, поддерживающий формат Wiegand 26.
Технические характеристики считывателя Gate-RX:
| Напряжениепитания | 12Впост.тока±10%. |
| Потребляемыйток | неболее20мА. |
| Рабочаячастота | 433,92МГц. |
| ЗонауверенногоприемабрелкаGate-TX(открытаяместность): | |
| -безантенны | до3–5м. |
| -свнешнейантенной | до50м(зависитоттипаантенны). |
| макс.длинакабелядляподключениякконтроллеруСКУДприиспользованиикабелявитаяпара5кат(0.6мм) | 50м |
| Температура | от-40oCдо+50oC |
| Отн.Влажность | неболее90%. |
| Габариты,мм | 80х80х25. |
Конструкция и подключение считывателя Gate-RX:

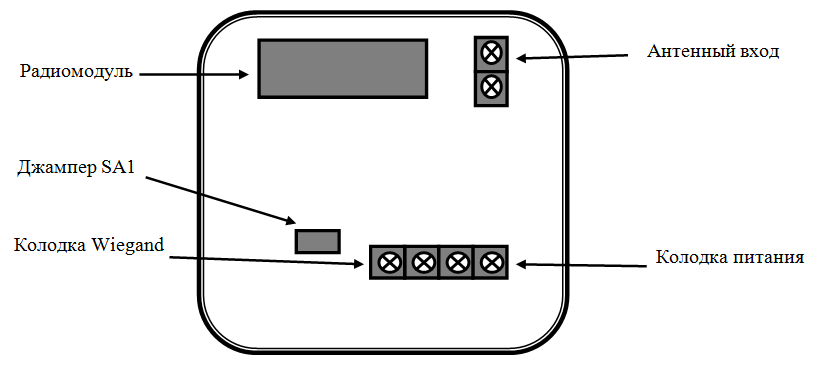

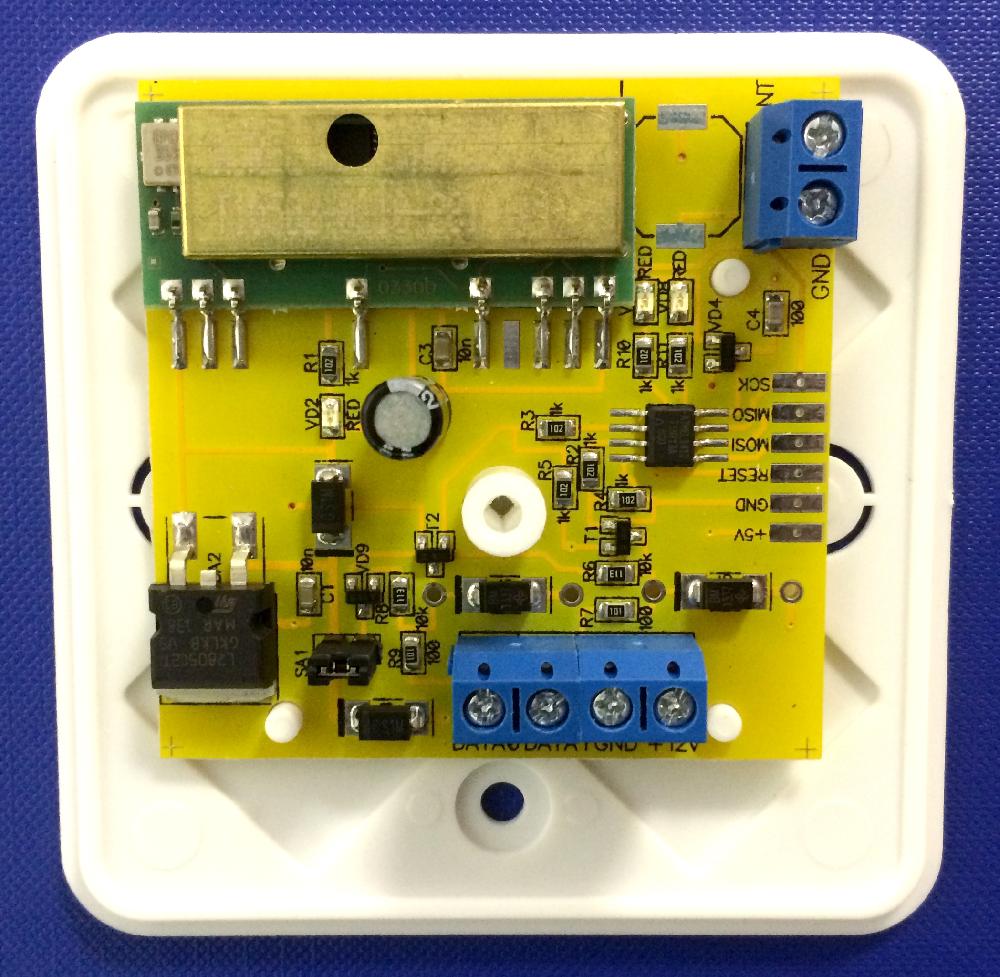

На плате считывателя расположены колодки для подключения питания (GND, +12B), внешней антенны и информационной шины (сигналы DATA0 и DATA1) для подключения к Wiegand входу контроллера СКУД. Сигналы управления внешней индикацией контроллера при этом не задействованы.
Джампер SA1 определяет характеристику выходов Data0, Data1: разомкнут - открытый коллектор; замкнут - имеет нагрузку 10кОм. Штатное положение джампера для работы с контроллерам Gate (и аналогичными) — замкнут.
Монтаж считывателя Gate-RX:
Установка считывателя должна производиться в защищенном от влаги и атмосферных воздействий месте на расстоянии не менее одного метра от силовых кабелей и иных источников электромагнитного излучения. Установка считывателя в замкнутом металлическом объеме (электрошкафы, боксы) требует подключения внешней антенны. При размещении вне замкнутого металлического бокса считыватель обеспечивает прием кодов радиобрелоков до 3-5 метров (без антенны), до 50 метров (с использованием внешней антенны). Дальность указана с учетом благоприятной радиочастотной обстановки в месте эксплуатации. В качестве внешней антенны целесообразно использовать любую готовую антенну диапазона 433МГц. Простейшим подручным вариантом штыревой антенны с круговой диаграммой может быть отрезок медного провода диаметром 1-3 мм и длиной 16 см, размещенного вертикально.
Комплект поставки считывателя Gate-RX:
Считыватель — 1шт, паспорт — 1шт; упаковка — 1шт.
