Извещатель пожарный Тепловой резервуарный, максимального действия, взрывозащита 0ExiaIIBТ6 (темпер. сраб. 70,90,120°С, оболочка IP67, tокр= -55...+85°С, агресс. стойкий, в компл. 2 штуцера)

ИП-101 Гранат

Извещатель пожарный Тепловой резервуарный, максимального действия, взрывозащита 0ExiaIIBТ6 (темпер. сраб. 70,90,120°С, оболочка IP67, tокр= -55...+85°С, агресс. стойкий, в компл. 2 штуцера)

Производитель: Спецприбор

Код:
00014203
Артикул
8784140501
Базовая единица
шт
7 716 руб.

Взрывозащищенный пожарный тепловой извещатель максимального действия - ИП 101 ГРАНАТ

Предназначен для передачи в шлейф пожарной сигнализации тревожного извещения при превышении температуры контролируемой среды заданного порога. Пороговая температура срабатывания легко переключается на месте эксплуатации и устанавливается на одно из трех значений: 70°С, 90°С, 120°С.

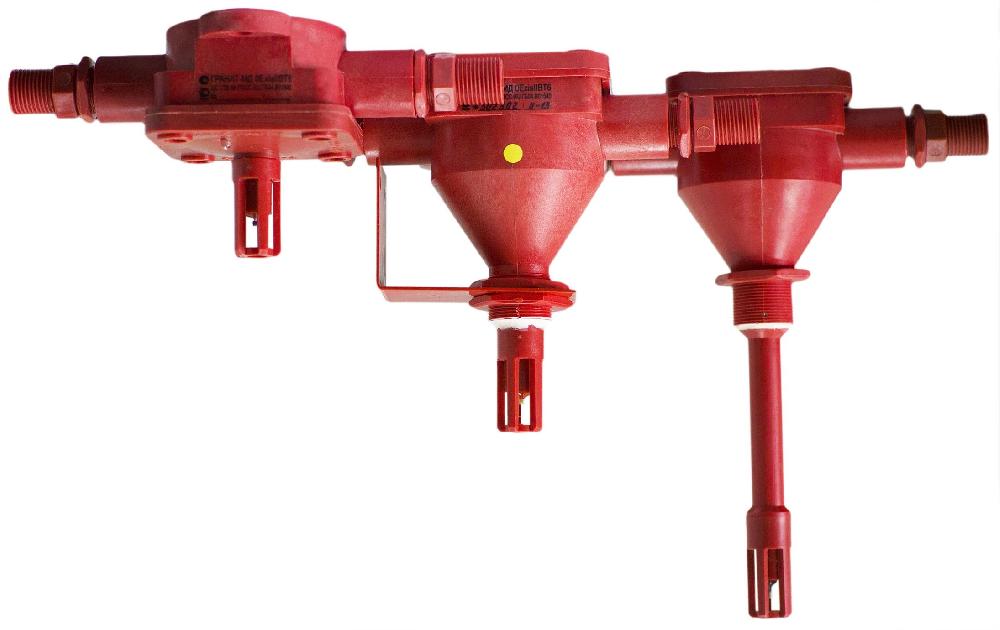

Извещатель имеет варианты исполнения по типу корпуса и термочувствительной части:

Резервуарный базовый вариант исполнения для резервуаров с ЛВЖ
Укороченный вариант исполнения с укороченной термочувствительной частью для
установки на вертикальных и горизонтальных элементах строительных конструкций
Потолочный вариант для монтажа на потолках помещений, по конструкции корпуса
может быть как двухвводным (проходным), так и одновводным (оконечным)

Взрывозащищенный тепловой извещатель ИП 101 Гранат предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.

Извещатель имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: «Li:1 мкГн, Сi: 1200 пФ, Ui: 27B, Ii: 13,5 мА, Рi:0,4 Вт» по ГОСТ Р 51330.0 и ГОСТ Р 51330.10.

Вне взрывоопасных зон извещатель может работать практически с любыми типами ППКП.

При этом, извещатель включается в шлейф сигнализации без дополнительных токоограничительных элементов (имеется внутренний токоограничительный резистор сопротивлением 2кОм), но с дополнительным диодом при знакопеременном напряжении в шлейфе (что вызвано униполярностью извещателя).

Тревожное извещение обеспечивается комплексом двух сигналов: электрическим, выражающимся в увеличении тока через извещатель, и световым - загорается светодиод. При понижении температуры на 5…10ºС относительно пороговой, извещатель возвращается в дежурный режим.

Корпус взрывозащищенного теплового извещателя ИП 101 выполнен из ударопрочного армамида, что позволило снизить массогабаритные показатели с сохранением прочностных,  и обладает высокой герметичностью и пылевлагозащищенностью (IP67).

Каждый извещатель комплектуется парой штуцеров под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав.

Термочувствительный элемент извещателя является устойчивым к агрессивным средам. Класс химстойкости извещателя - Х3. Средний срок службы извещателя не менее 10 лет.

Технические характеристики взрывозащищенного теплового извещателя ИП 101 Гранат

Маркировка взрывозащиты 0ExiaIIBT6
Температура срабатывания , °С 70,  90, 120
Точность установки температуры срабатывания ± 5%
Время срабатывания при превышении пороговой температуры, сек, не более 15
Диапазон рабочих напряжений, В 4... 27
Ток через извещатель при напряжении в шлейфе сигнализации 24В:
        - в дежурном режиме, мА не более 0,1
        - в режиме пожара, мА 11,0±0,5
Степень защиты оболочки IP67
Класс химстойкости X3
Температура окружающей среды , °С от -55 до +85

Габариты, мм, не более


        - Обычный вариант 230х80х265
        - Укороченный вариант 230х80х220
        - Потолочный вариант 230х110х100
        - Потолочный вариант 1КВ 160х110х100
Масса, кг, не более 0,6
