ИПДЛ-52СМ (8-80)

Извещатель дымовой оптический линейный однопозиционный (8-80 метров)

Производитель: ИВС-СигналСпецавтоматика

Код:
00014522
Артикул
0001994
Базовая единица
шт
11 157 руб.

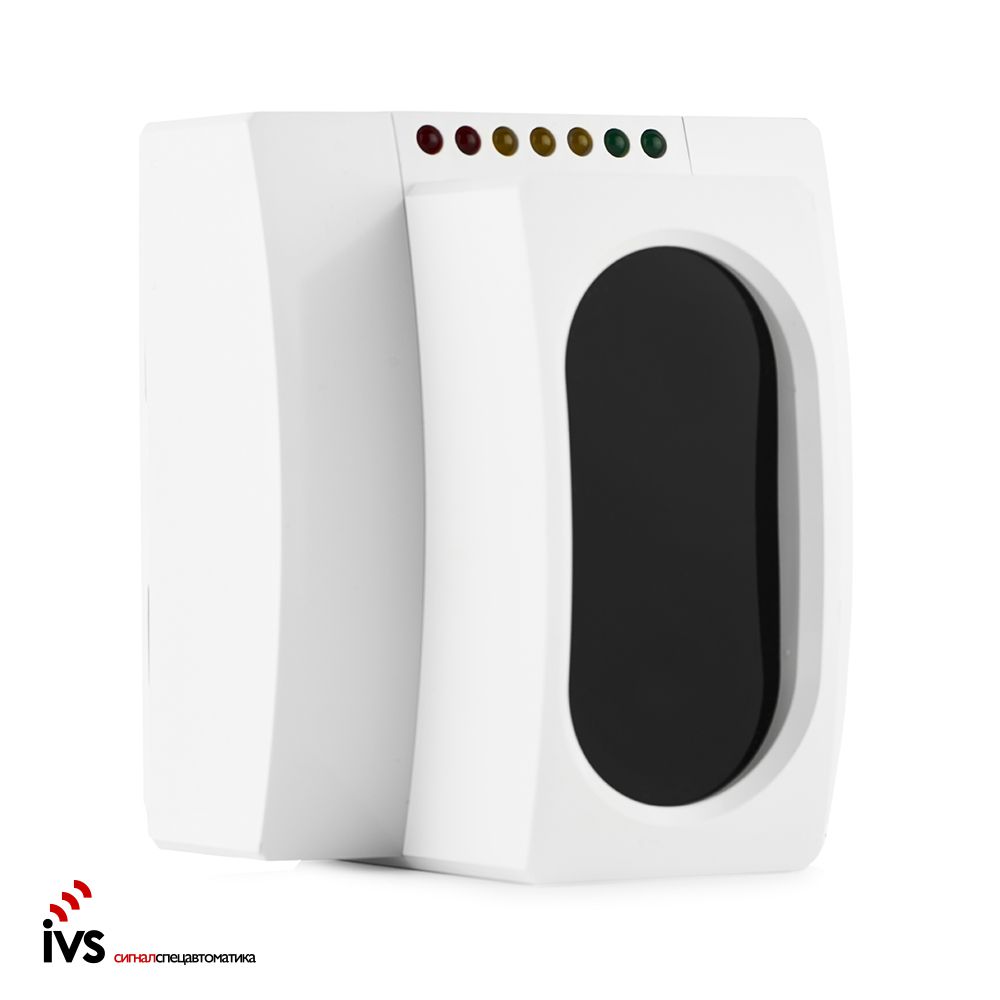

ИП212-52СМ – однопозиционный линейный извещатель пожарный, состоящит из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

Рефлектор-отражатель - 2.

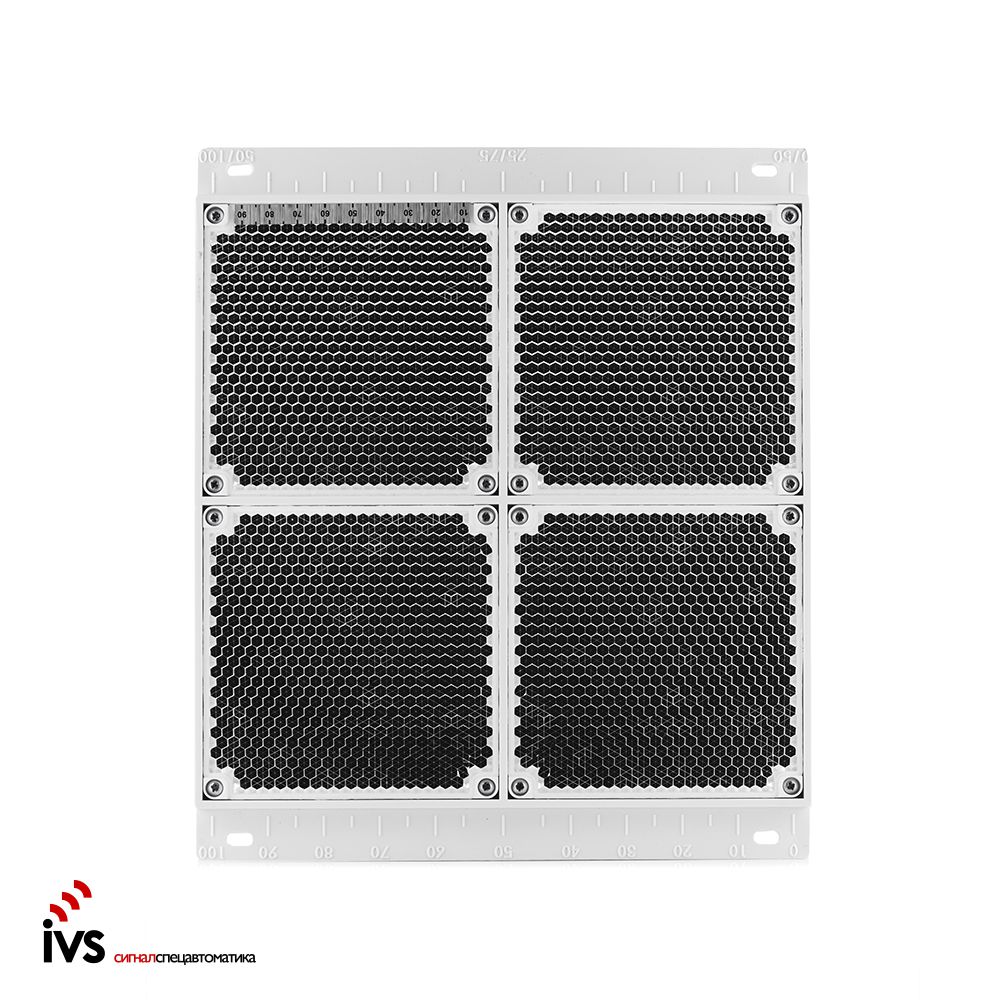

В качестве рефлектора-отражателя в ИП212-52СМ используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов.

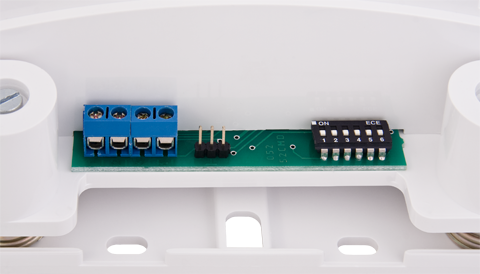

С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52. В составе извещателей ИП212-52СМ имеются выносные устройства УВ-ПРД-ПРМ.

Извещатель пожарный типа ИП212-52СМ имеет приемник и передатчик размещеный в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе.
В качестве рефлектора-отражателя в ИП212-52СМ используется высокоэффективный световозвращающий рефлектор-отражатель (катафот), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10÷15 градусов.

Принцип действия

Извещатель пожарный и его принцип действия построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.

Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52CМ могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).

Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-52CМ – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении. Извещатели ИП212-52СМ позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением.

В ИП212-52СМ всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).

Юстировка

Извещатель пожарный ИП212-52СМ по конструкции относится к узкоугольным линейным извещателям, в которых за счет применения пружинно-винтового юстировочного механизма обеспечивается плавная настройка положения приемо-передатчика в пределах ±5 градусов для каждой из плоскостей.

Процесс юстировки аналогичен процессу описанному для ИП212-52М. Выбор тактики работы извещателей ИП212-52СМ схож с ИП212-52М, но имеет свои отличия. Общие и индивидуальные настройки тактики работы извещателей приведены в таблице.

Режим работы извещателя
N движка
переключателя
Выключено Включено
1 Штатный режим работы Режим юстировки
2 Режим формирования выходных сигналов «Пожар» Режим формирования выходных сигналов «Внимание»
4 Режим быстрой компенсации чувствительности Режим медленной компенсации чувствительности
Установки для ИП212-52СМ
3 Выход «Неисправность-реле» Выход «Неисправность-ключ»
5 Порог срабатывания
50% («6» - OFF)
30% («6» - ON)
Порог срабатывания
40% («6» - OFF)
20% («6» - ON)
6 50% («5» - OFF)
40% («5» - ON)
30% («5» - OFF)
20% («5» - ON)

Для облегчения процесса юстировки рекомендуется применять сервисное оборудование тестер ИПДЛ-52.

Технические характеристики

Параметр Значение
Устанавливаемые пороги срабатывания для ИП212-52СМ 20%, 30%, 40%, 50%
Диапазон контролируемых расстояний от 8 до 120 м
Максимальная ширина защищаемого одним извещателем пространства не более 9 м
Напряжение питания извещателя (приемника и передатчика) от 10 до 30 В
Ток, потребляемый извещателем в режиме «Норма» не более 1,5 мА
Ток, потребляемый передатчиком при питании от отдельного источника
(в любом режиме работы)
не более 1 мА
Ток, потребляемый приемником в режимах:
- формирования выходного сигнала «Внимание» не более 11 мА
- формирования выходного сигнала «Пожар» не более 35 мА
- формирования выходного сигнала «Неисправность» в режиме «реле» не более 11 мА
- формирования выходного сигнала «Неисправность» в режиме «ключ» не более 1,5 мА
Величина скачка тока при формировании сигнала «Внимание» 7,5 +/- 0,75 мА
Ток утечки при питании напряжением обратной полярности не более 2 мкА
Длительность отключения питания для сброса не менее 2 с
Инерционность срабатывания извещателя:
типовая 5 с
максимальная 10 с
Инерционность фиксации извещения «Неисправность» в режимах:
«Неисправность - память», «Неисправность - допуска» от 3 до 5 с
«Неисправность - луч» 2±0,5 с
«Неисправность - синхронизация», «Неисправность - сбой» от 40 до 70 с
«Неисправность - превышение», «Неисправность - снижение» от 40 до 70 с
Величина сопротивления замкнутых контактов оптореле:
типовая 15 Ом
максимальная 25 Ом
Величина сопротивления разомкнутых контактов оптореле не менее 500 кОм
Величина сопротивления изоляции выходных опторелейных цепей
от цепей питания извещателя
не менее 500 кОм
Ток, коммутируемый опторелейными выходами не более 100 мА
Напряжение, коммутируемое опторелейными выходами не более 100 В
Предельное значение компенсации чувствительности 3 дБ (50%)
Скорость компенсации:
в режиме быстрой компенсации 0,12 %/мин
в режиме медленной компенсации 0,03 %/мин
Габаритные размеры приемо-передатчика не более 135x120x100 мм
Масса приемо-передатчика не более 0,4 кг
Габаритные размеры устройств выносных УВ-ПРД-ПРМ не более 55x55x21 мм
Масса УВ-ПРД-ПРМ в отдельности не более 0,04 кг
Габаритные размеры рефлектора-отражателя не более 246х210х13 мм
Масса рефлектора-отражателя не более 0,25 кг
Диапазон рабочих температур от - 30 до + 55 оС
Максимально-допустимая относительная влажность 98%
Максимально допустимая частота вибрации 55 Гц
Максимально-допустимая освещенность в месте установки 12000 лк
Степень жесткости по устойчивости к воздействию ЭМП четвертая
Степень защиты оболочки по ГОСТ 14254 IP 40
