ИПДЛ-52СМД (8-100)
Извещатель дымовой оптический линейный однопозиционный двухпроводный (8-100 метров)
Производитель: ИВС-СигналСпецавтоматика
- Код:
- 00014523
- Артикул
- 0001990
- Базовая единица
- шт

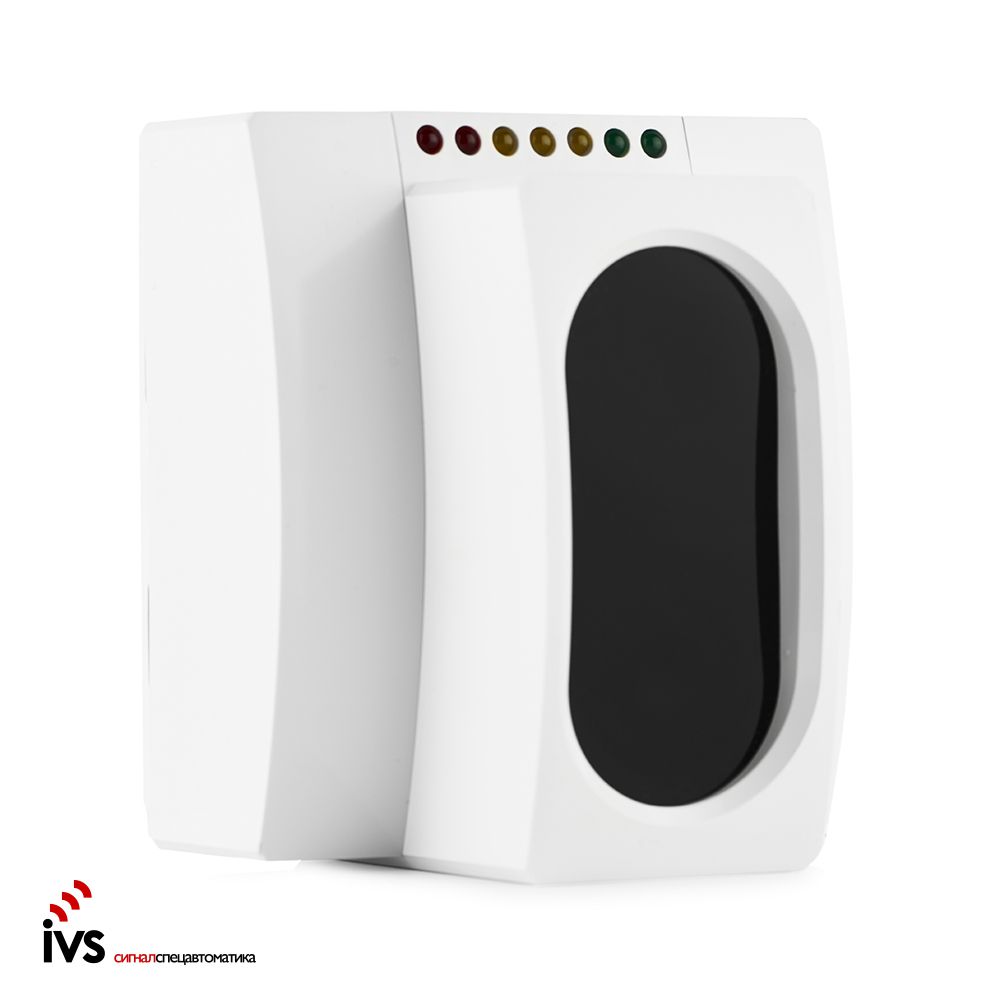

ИП212-52СМД – однопозиционные линейный дымовой извещатель, состоящие из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.
Рефлектор-отражатель - 2.

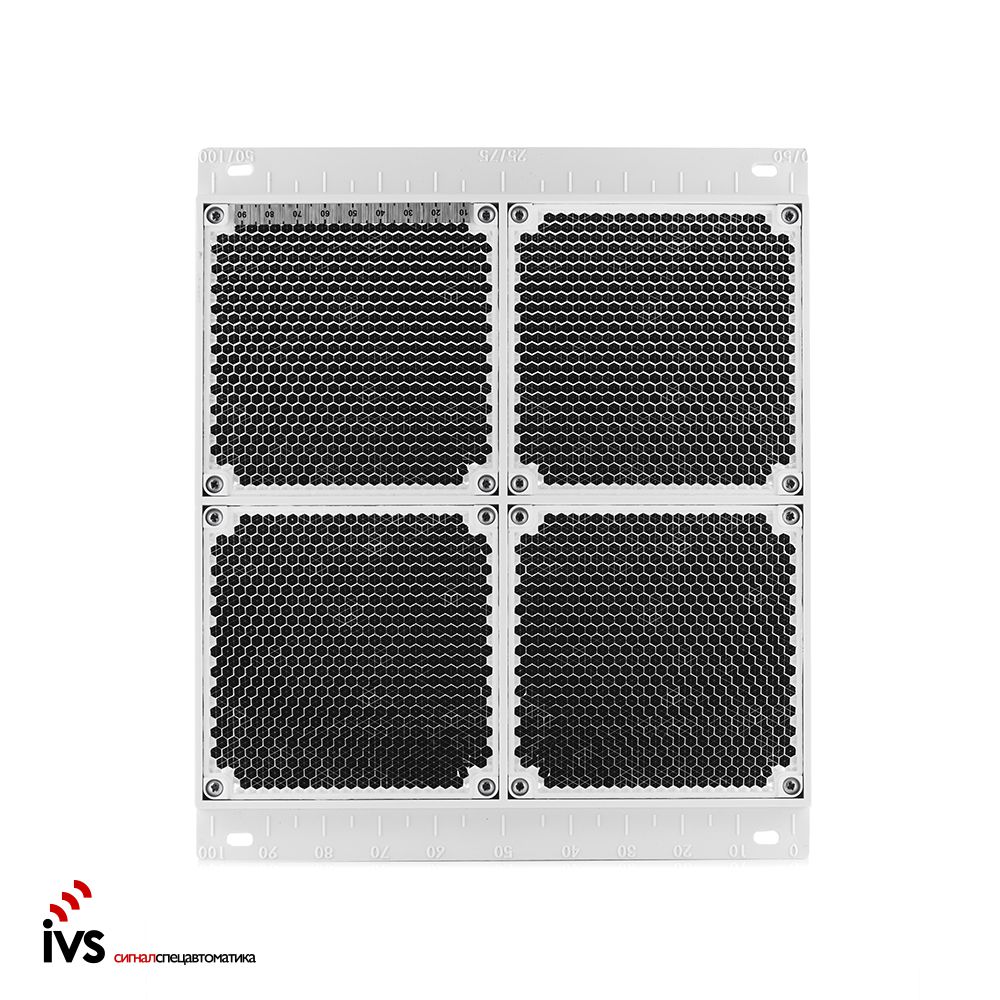

В качестве рефлектора-отражателя в ИП212-52СМД используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов. Для дальности работы до 60 метров применяется малый рефлектор.

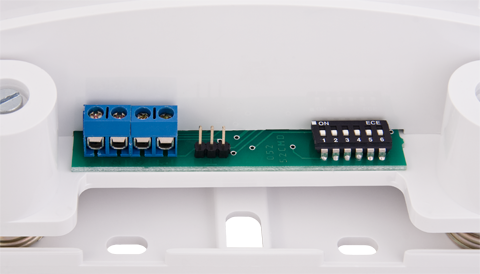

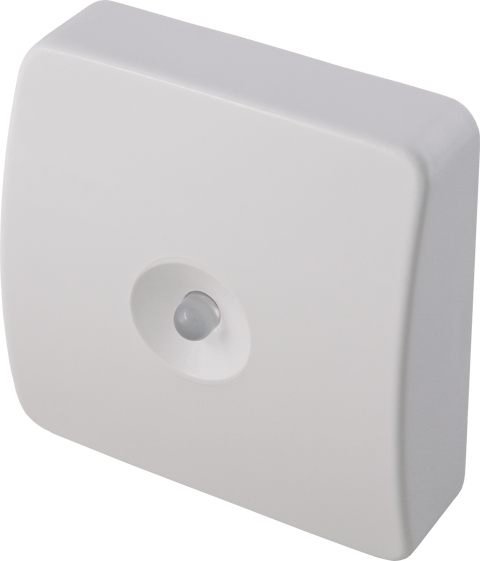

С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52. В составе извещателей ИП212-52СМД имеются выносные устройства УВ-ПРД-ПРМ.
В извещателе типа ИП212-52СМД приемник и передатчик размещены в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе.
В качестве рефлектора-отражателя в ИП212-52СМД используется высокоэффективный световозвращающий рефлектор-отражатель (катафот), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10÷15 градусов.
Принцип действия
Линейный дымовой извещатель и его принцип действия построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов.
Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52CМД могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%).
ИП212-52СМД предназначен для включения только в двухпроводные шлейфы, его особенности (сверхнизкое потребление и способ формирования сигнала «Неисправность») делают его более предпочтительным по сравнению с остальными модификациями при применении в любых двухпроводных шлейфах.
В ИП212-52СМД отсутствуют опторелейные выходы, поэтому они не могут применяться в четырехпроводных шлейфах и предназначены только для двухпроводного включения в шлейфы, при этом их потребление снижено до минимально-возможного уровня (не более 0,7 мА), что позволило существенно увеличить их максимальное количество в одном шлейфе (ППК-2 – до 14 шт., ППК-2М – до 8 шт., Сигнал-20П - до 4 шт.)
Юстировка
За счет применения пружинно-винтового юстировочного механизма обеспечивается плавная и очень точная настройка положения приемо-передатчика
Процесс юстировки аналогичен процессу описанному для ИП212-52СМ. Выбор тактики работы извещателей ИП212-52СМД схож с ИП212-52СМ, но имеет свои отличия. Общие и индивидуальные настройки тактики работы извещателей приведены в таблице.
Технические характеристики
| Режим работы извещателя | ||
|---|---|---|
|
N движка переключателя |
Выключено | Включено |
| 1 | Штатный режим работы | Режим юстировки |
| 2 | Режим формирования выходных сигналов «Пожар» | Режим формирования выходных сигналов «Внимание» |
| 4 | Режим быстрой компенсации чувствительности | Режим медленной компенсации чувствительности |
| Установки для ИП212-52СМД | ||
| 3 | Выход «Внимание» 7,5 мА | Выход «Внимание» 5,5 мА |
| 5 |
Порог срабатывания 50% («6» - OFF) 30% («6» - ON) |
Порог срабатывания 40% («6» - OFF) 20% («6» - ON) |
| 6 |
50% («5» - OFF) 40% («5» - ON) |
30% («5» - OFF) 20% («5» - ON) |
Для облегчения процесса юстировки рекомендуется применять сервисное оборудование тестер ИПДЛ-52.
| Параметр | Значение |
|---|---|
| Устанавливаемые пороги срабатывания для ИП212-52СМД | 20%, 30%, 40%, 50% |
| Диапазон контролируемых расстояний | от 8 до 120 м |
| Максимальная ширина защищаемого одним извещателем пространства | не более 9 м |
| Напряжение питания извещателя (приемника и передатчика) | от 10 до 30 В |
| Ток, потребляемый извещателем в режиме «Норма» | не более 0,7 мА |
| Ток, потребляемый приемником в режимах: | |
| - формирования выходного сигнала «Внимание» | не более 11 мА |
| - формирования выходного сигнала «Пожар» | не более 35 мА |
| - формирования выходного сигнала «Неисправность» в режиме «реле» | не более 11 мА |
| - формирования выходного сигнала «Неисправность» в режиме «ключ» | не более 1,5 мА |
| Величина скачка тока при формировании сигнала «Внимание» | 5,5 +/- 0,5 мА или 7,5 +/- 0,75 мА |
| Ток утечки при питании напряжением обратной полярности | не более 2 мкА |
| Длительность отключения питания для сброса | не менее 2 с |
| Инерционность срабатывания извещателя: | |
| типовая | 5 с |
| максимальная | 10 с |
| Инерционность фиксации извещения «Неисправность» в режимах: | |
| «Неисправность - память», «Неисправность - допуска» | от 3 до 5 с |
| «Неисправность - луч» | 2±0,5 с |
| «Неисправность - синхронизация», «Неисправность - сбой» | от 40 до 70 с |
| «Неисправность - превышение», «Неисправность - снижение» | от 40 до 70 с |
| Предельное значение компенсации чувствительности | 3 дБ (50%) |
| Скорость компенсации: | |
| в режиме быстрой компенсации | 0,12 %/мин |
| в режиме медленной компенсации | 0,03 %/мин |
| Габаритные размеры приемо-передатчика | не более 135x120x100 мм |
| Масса приемо-передатчика | не более 0,4 кг |
| Габаритные размеры устройств выносных УВ-ПРД-ПРМ | не более 55x55x21 мм |
| Масса УВ-ПРД-ПРМ в отдельности | не более 0,04 кг |
| Габаритные размеры рефлектора-отражателя | не более 246х210х13 мм |
| Масса рефлектора-отражателя | не более 0,25 кг |
| Диапазон рабочих температур | от - 30 до + 55 оС |
| Максимально-допустимая относительная влажность | 98% |
| Максимально допустимая частота вибрации | 55 Гц |
| Максимально-допустимая освещенность в месте установки | 12000 лк |
| Степень жесткости по устойчивости к воздействию ЭМП | четвертая |
| Степень защиты оболочки по ГОСТ 14254 | IP 40 |
