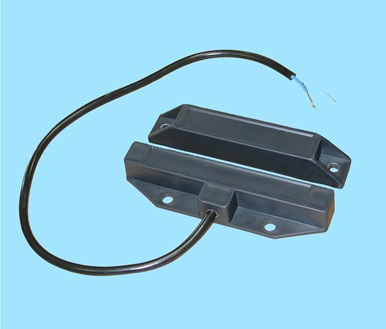

ДПМ-1
Магнитоконтактные извещатели
ДПМ-1 Магнитоконтактный извещатель накладной на металл, раб. зазор до 40 мм, напряжение до 250 В, ток до 1 А, раб. температура от -50°С до +80°С
ДПМ-1 Магнитоконтактный извещатель накладной на металл, раб. зазор до 40 мм, напряжение до 250 В, ток до 1 А, раб. температура от -50°С до +80°С
ДПМ-1 Магнитоконтактный извещатель накладной на металл, раб. зазор до 40 мм, напряжение до 250 В, ток до 1 А, раб. температура от -50°С до +80°С
ДПМ-1 Магнитоконтактный извещатель накладной на металл, раб. зазор до 40 мм, напряжение до 250 В, ток до 1 А, раб. температура от -50°С до +80°С

ДПМ-1

ДПМ-1 Магнитоконтактный извещатель накладной на металл, раб. зазор до 40 мм, напряжение до 250 В, ток до 1 А, раб. температура от -50°С до +80°С

Производитель: Магнито-Контакт

Код:
00014964
Артикул
ДПМ-1
Базовая единица
шт
2 992.20 руб.

ОБЩИЕ СВЕДЕНИЯ

Датчики положения магнитогерконовый ДПМ-1предназначен для блокировки стальных ворот, железнодорожных контейнеров, дверей вагонов-рефрижераторов, ангаров, других конструктивных элементов зданий и сооружений из магнитопроводных (сталь, чугун, оцинкованное железо и т.д.) и не магнитопроводных материалов на открывание или смещение с выдачей дискретного сигнала путем размыкания сухого контакта геркона, а также в системах автоматики различных устройств. Могут эксплуатироваться в диапазоне температур от -50 до +50°С.

ОСНОВНЫЕ ПАРАМЕТРЫ И ХАРАКТЕРИСТКИ

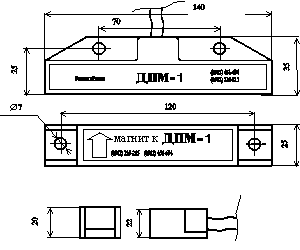

  • Конструктивное исполнение: 2-х блочный.
  • Контакты датчика гарантированно замыкаются при расстояннии между датчиком и магнитом 25 мм и удерживаются замкнутыми на расстоянии до 40 мм, и гарантированно разомкнуты на расстоянии 70 мм (ДПМ-1).
  • Масса (не более), кг: блока геркона 0,24; блока магнитов 0,21.
  • Длина вывода датчика 850 мм без разделки.
  • Степень защиты токоведущих частей от проникновения воды и посторонних предметов IP68.
  • Коммутируемая мощность: не более 30 Вт.
  • Коммутируемое напряжение: 0,02 - 250 В.
  • Диапазон коммутируемых токов: 0,001 - 1,0 А.
  • Время срабатывания: не более 2 мс.
  • Наработка на отказ: не менее 20 тыс. час.
  • Средний срок сохраняемости: не менее 4 лет.

Монтаж датчиков производится с учетом встречного расположения нанесенных стрелок (для датчика ДПМ-1 возможно уменьшение рабочего зазора на 5 мм при установке блока магнитов в противоположном направлении).
