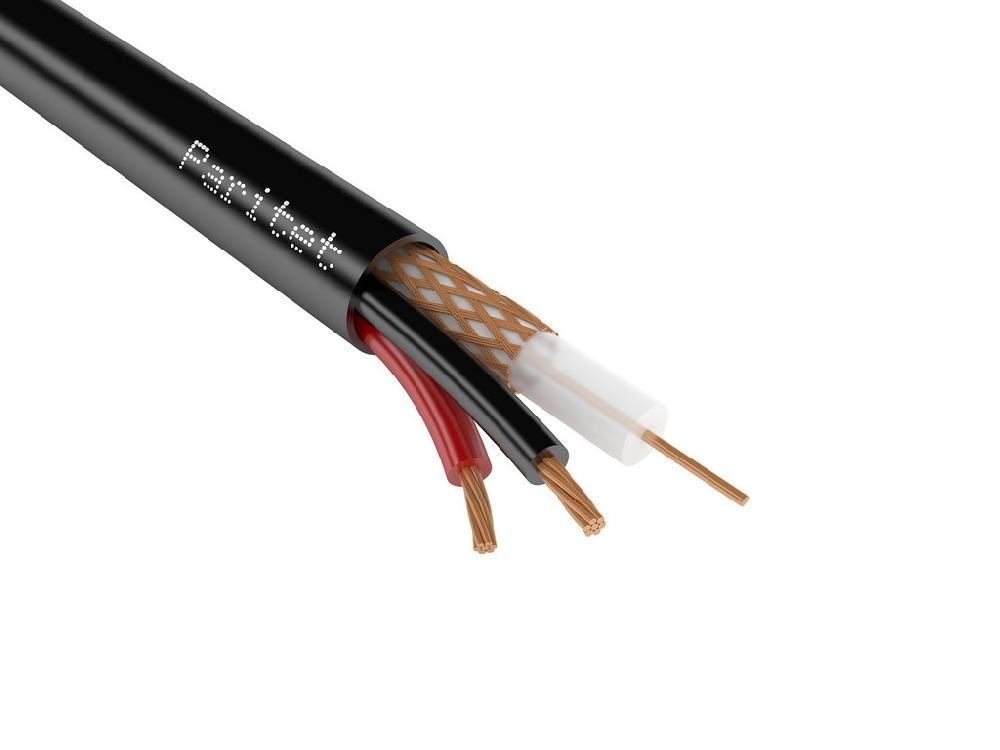

КВТ-П-2 2х0,5

Комбинированный кабель КВТ-П-2 2х0,50 для систем аналогового видеонаблюдения имеет однопроволочный радиочастотный элемент РК 75-2-111, экран (оплётка медными проволоками плотностью не менее 40%) и две жилы питания сечением 0,5 мм.кв. Предназначен для внешней стационарной прокладки. Кабель стоек к воздействию ультрафиолета, осадков, относительной влажности воздуха до 98%

НАЗНАЧЕНИЕ:

Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала. Для наружней прокладки. Напряжение: до 250 В переменного тока частотой 50 Гц для жил питания. Стоек к кратковременному воздействию минеральных масел.

КОНСТРУКЦИЯ

• Токопроводящая жила – медная однопроволочная
• Изоляция - сплошной полиэтилен
• Экран – оплётка медными проволоками плотностью не менее 40%
• Оболочка - светостабилизированный полиэтилен

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

• Количество жил - 3
• Диаметр жилы, мм -  0.37
• Число и диаметр проволок - 1х0.37
• Диаметр по изоляции, мм - 2
• Плотность оплетки - 40%
• Сечение жил питания, мм² - 0.5
• Диаметр кабеля, мм - 5.3x6.1
• Масса 1 км кабеля, кг - 30
• Объем 1 км кабеля, м³ - 0.068

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 1-2.
• Минимальная рабочая температура – -50°С.
• Максимальная рабочая температура – 70°С.
• Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
• Кабели стойки к воздействию солнечного излучения, инея, росы
• Срок службы кабеля – 30

Технические характеристики

Электрические характеристики комбинированных кабелей

Волновое сопротивления радиочастотного элемента - 75 Ом

Коэффициент затухания радиочастотного элемента на разных частотах

Электрическое сопротивление жил питания  на 1 км в зависимости от их сечения

Электрическое сопротивление изоляции жил питания постоянно току при температуре 20 °С не менее 10 МОмхкм
