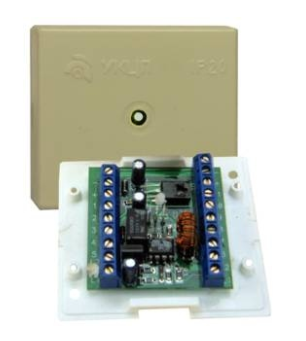

УКЦиП
Устройство контроля цепи и пуска на "ОБРЫВ", световой индикации состояния цепи, передачи сигнала на ППУ и запуск исполнительных устройств по сигналу от ППУ.
Производитель: Эпотос
- Код:
- 00015296
- Базовая единица
- шт
2 153 руб.
УКЦиП. Безопасная эксплуатация автоматических систем пожаротушения
Характеристики:
- подключается один модуль пожаротушения;
- напряжение питания постоянное от 12 до 24 В;
- сигнал «ПУСК» для УКЦиП от ППУ: постоянное напряжение от 8,0 до 26 вольт, длительностью не менее 0,1 сек. и током от 0,2 А;
- УКЦиП выдаёт в пусковую цепь модуля от 10 до 20 В. постоянного напряжения в зависимости от напряжения питания УКЦиП, длительностью от 5,0 мс. и током до 1,0 А;
- осуществляет контроль пусковой цепи модуля, напряжения питания УКЦиП, световую индикацию и передачу сигнала на ППУ.
Преимущества:
- пусковые цепи модуля гальванически развязаны со шлейфом пуска через схему УКЦиП, электромагнитные наводки на пусковую цепь модуля будут не опасны;
- безопасный ток проверки в шлейфе пуска 0,15 А;
- сигнал «ПУСК» от ППУ на УКЦиП постоянное напряжение от 8,0 до 26 В, длительностью от 0,1 секунды и током от 0,2 А;
- не нужно рассчитывать и устанавливать в пусковые цепи модулей ограничивающие резисторы и диоды;
- осуществляется контроль состояния цепи пуска модуля, напряжения питания УКЦиП, световая индикацию и передача сигнала на ППУ;
- можно использовать любые модули с пусковым током до 1,0 А;
- напряжение в шлейфе пуска и питания УКЦиП может быть от 12 до 24 В, при чём они могут быть независимыми;
- УКЦиП можно применять с разными ППУ.
Технические характеристики
|
Передача сигнала обрыв цепи исполнительного устройства “НЕИСПРАВНОСТЬ”: - от УКЦиП, сек - после сигнала “ПУСК”, сек |
0 10 – 15 |
| Количество подключаемых исполнительных устройств к УКЦиП | 1 |
| Напряжение питания постоянное, В | от 12 до 24 |
| Температурные условия эксплуатации , °С | от - 40 до + 80 |
| Ток проверки цепи исполнительного устройства не более, мА | 1,0 |
|
Ток потребляемый устройством: - в дежурном режиме, мА, не более - в аварийном режиме, мА, не более |
50 20 |
|
Сигнал на “ЗАПУСК” исполнительных устройств от ППУ: - постоянное напряжение, (длительностью не менее 0,1 сек) В - ток, А |
от 8 до 26 от 0,2 до 5,0 |
|
Коммутируемое напряжение УКЦиП в цепь исполнительного устройства: - при напряжении питания 12В, В - при напряжении питания 24В, В - ток пуска длительностью от 5,0 мс не менее, А |
10 20 1,0 |
| Готовность УКЦиП к использованию после включения питания через сек | 30 – 40 |
| Сопротивление цепи пуска исполнительного устройства, Ом | от 0,5 до 50 |
| Длина провода от УКЦиП до исполнительного устройства, м, не более | 1,5 |
| Степень защиты УКЦиП по ГОСТ 14254 | IР20 |
| Габаритные размеры, мм | 75 х 67 х 27 |
| Масса, кг | 0,08 |
| Срок эксплуатации, лет | 10 |
