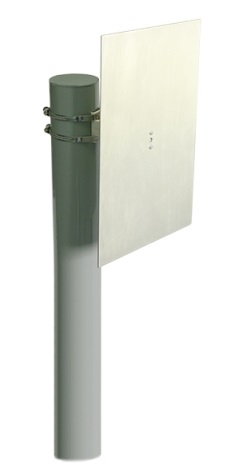

Отражатель-360

Отражатель для формирования излома зоны обнаружения

Отражатели предназначены для формирования излома зоны обнаружения двухпозиционных радиоволновых охранных извещателей, с целью охраны "сложных" участков периметра и экономии денежных средств заказчика.

Отражатель может применяться в следующих случаях:

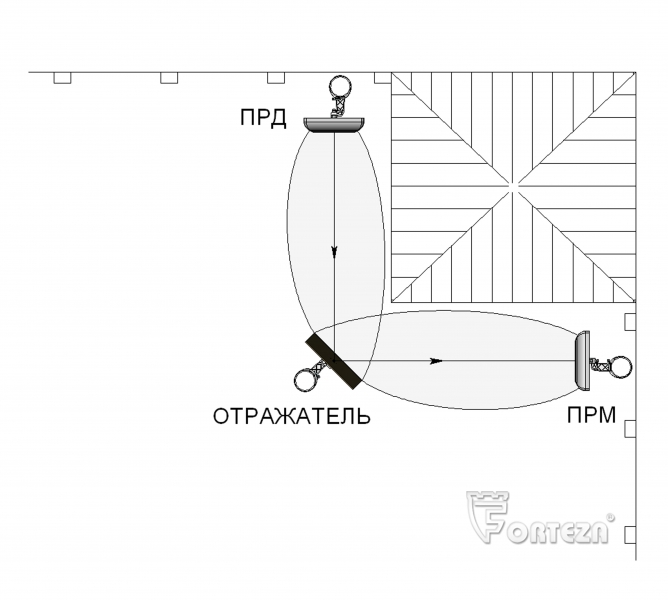

• для блокирования изломанных участков периметра, где экономически необоснованно применять несколько отдельных извещателей;

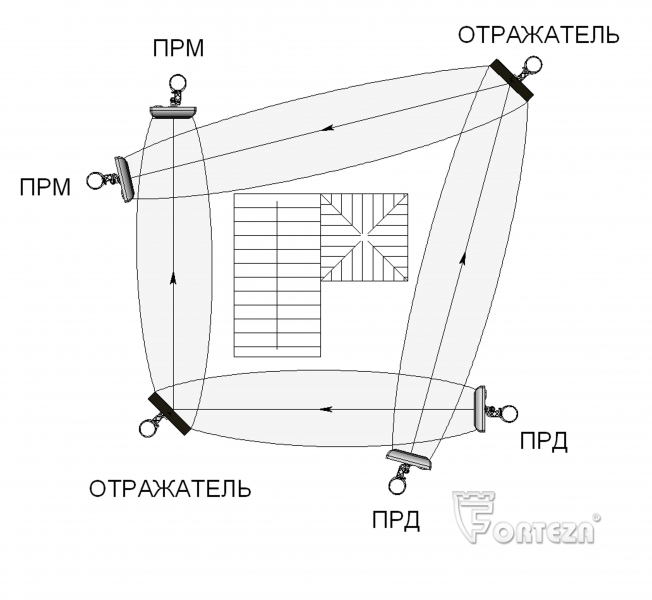

• для организации охраны небольшого периметра (общей протяженностью не более 100м) всего двумя извещателями, что значительно экономит материальные средства заказчика.

Общие сведения

Суммарная длина участка с отражателем, не более:

• 50 м – для извещателей FMW-3(Т;В), FMW-3/1(Т;В), БАРЬЕР-200(Т;В), БАРЬЕР-100(Т;В), ЦИКЛОН, ЛУЧ-М и других, рассчитанных на 100 – 300 м;
• 25 м – для извещателей FMW-3/2(Т;В), БАРЬЕР-50(Т;В) и других, рассчитанных на 50 м.

Особенности

• Количество отражателей на одном участке не более 1.
• Диапазон углов излома участка – 90° ± 30°.

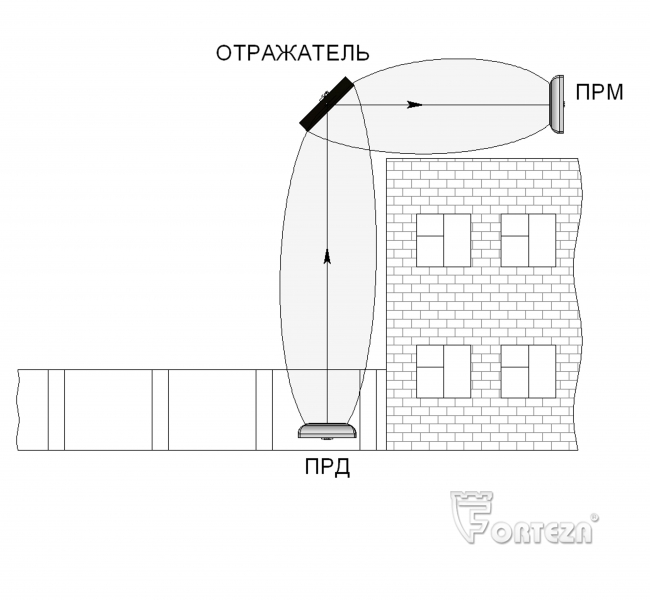

• При наличии сооружений, которые перекрывают прямую видимость между ПРМ и ПРД участка с отражателем, диапазон углов может быть больше.
• Кронштейны отражателя обеспечивают юстировку в вертикальной и горизонтальной плоскостях и крепление в выбранном положении. Отражатель комплектуется кронштейном для установки на столб.
• Форма и поперечные размеры зоны обнаружения участка, образованного между отражателем и ПРД (ПРМ), соответствует форме и размерам участка такой же длины применяемого извещателя.

Факторы, не влияющие на работу отражателя:

• дождь;
• ветер до 30 м/с;
• солнечная радиация;
• температура окружающей среды: -50...+70 °С;
• налипание снега до 20 мм.
