УШК-03
Устройства для тестирования извещателей и контроля шлейфа
УШК-03 Устройство шлейфовое контрольное с двухцветным индикатором (предназначено для контроля наличия напряжения в шлейфах ОПС или линиях питания, мигание индикатора зелёным или красным цветом - настраивается).
УШК-03 Устройство шлейфовое контрольное с двухцветным индикатором (предназначено для контроля наличия напряжения в шлейфах ОПС или линиях питания, мигание индикатора зелёным или красным цветом - настраивается).
УШК-03 Устройство шлейфовое контрольное с двухцветным индикатором (предназначено для контроля наличия напряжения в шлейфах ОПС или линиях питания, мигание индикатора зелёным или красным цветом - настраивается).
УШК-03 Устройство шлейфовое контрольное с двухцветным индикатором (предназначено для контроля наличия напряжения в шлейфах ОПС или линиях питания, мигание индикатора зелёным или красным цветом - настраивается).
УШК-03 Устройство шлейфовое контрольное с двухцветным индикатором (предназначено для контроля наличия напряжения в шлейфах ОПС или линиях питания, мигание индикатора зелёным или красным цветом - настраивается).
УШК-03 Устройство шлейфовое контрольное с двухцветным индикатором (предназначено для контроля наличия напряжения в шлейфах ОПС или линиях питания, мигание индикатора зелёным или красным цветом - настраивается).

УШК-03

УШК-03 Устройство шлейфовое контрольное с двухцветным индикатором (предназначено для контроля наличия напряжения в шлейфах ОПС или линиях питания, мигание индикатора зелёным или красным цветом - настраивается).

Производитель: ИВС-СигналСпецавтоматика

Код:
00016329
Артикул
0001075
Базовая единица
шт
283 руб.

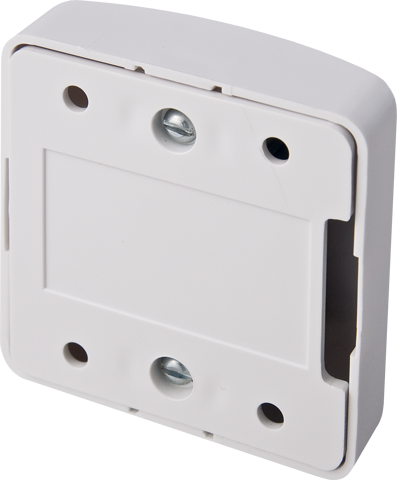

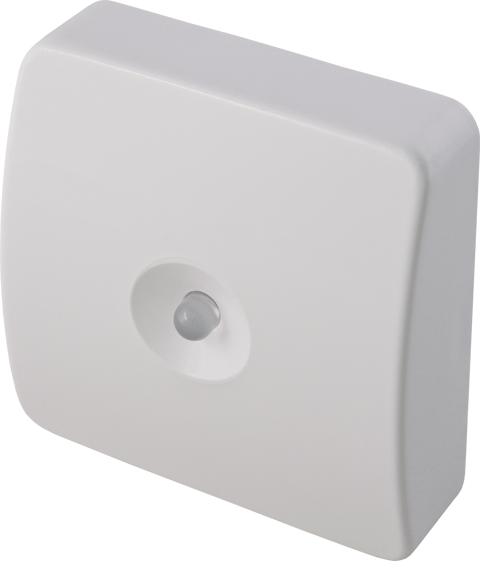

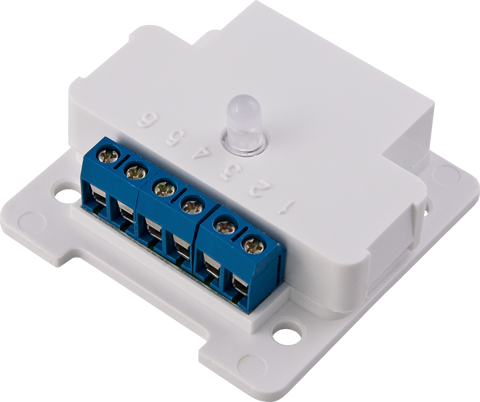

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок.

Устройство УШК-03 обеспечивает контроль за формой напряжения в шлейфе и, при наличии знакопеременного напряжения с параметрами переполюсовки длительностью до 100 мс и скважностью от четырех до двадцати, формирует оптические импульсы зеленого (желтого) цвета. При однополярном напряжении в шлейфе генератор формирует оптические импульсы красного (оранжевого) цвета. Перемычка, установленная между контактами «1» и «2» выходной колодки, позволяет обеспечить формирование оптических импульсов зеленого (желтого) цвета независимо от формы напряжения в шлейфе. Схема выходных цепей УШК-03 приведена на рисунке.

Технические характеристики

Параметр Значение
Напряжение питания устройств, В от 8 до 24
Ток, потребляемый устройствами при максимальном напряжении питания, мА не более 0,12
Ток, потребляемый при питании устройств напряжением обратной полярности, мкА не более 100
Период следования импульсов оптических сигналов, с от 2 до 5
Цвета формируемых устройствами оптических сигналов УШК-03 при знакопеременном напряжении желтый (зеленый)
Цвета формируемых устройствами оптических сигналов УШК-03 при однополярном напряжении красный (оранжевый)
Габаритные размеры устройств, мм 55x55x21
Масса устройств, кг не более 0,03
