УШК-04
Оконечное реле для четырехпроводных шлейфов (предназначено для применения в четырехпроводных шлейфах пожарной сигнализации в качестве оконечного реле наличия напряжения в линии питания, цвет - желтый).
Производитель: ИВС-СигналСпецавтоматика
- Код:
- 00016331
- Артикул
- 0001076
- Базовая единица
- шт

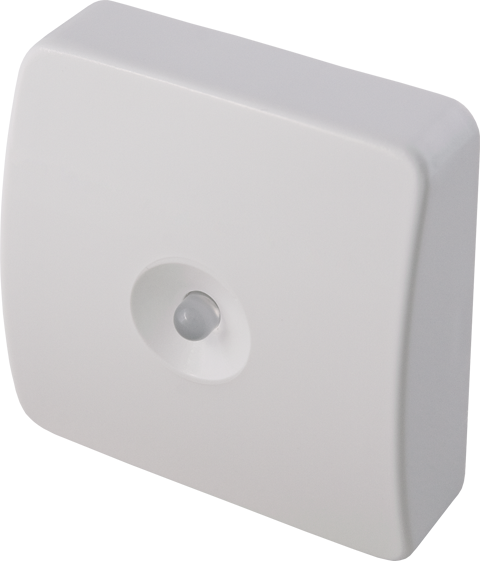

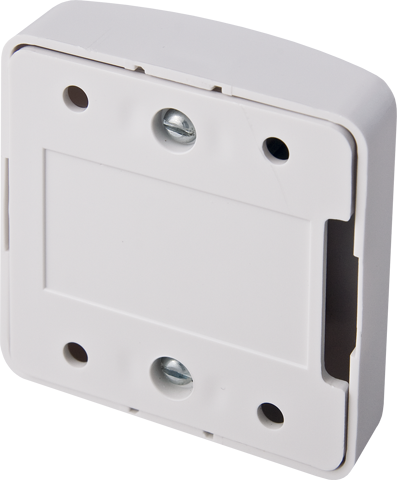

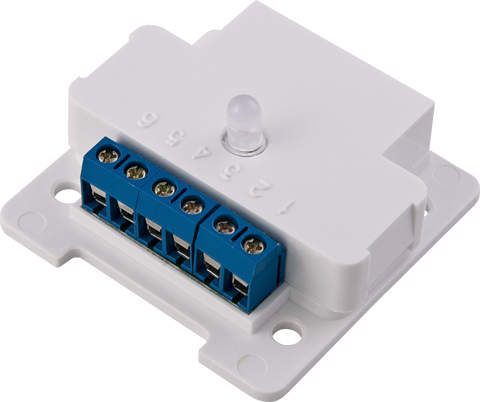

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок.
Основным элементом схемы УШК-04 является оптореле. Входная цепь оптореле запитывается через помехоподавляющий фильтр. Оптический индикатор желтого (зеленого) цвета включен последовательно с входной цепью оптореле. В выходную цепь, последовательно с нормально-разомкнутыми контактами, включен резистор (24 Ом) для защиты оптореле от ошибочного подключения выхода к цепям питания. Схема выходных цепей УШК-04 приведена на рисунке.
Технические характеристики
| Параметр | Значение |
|---|---|
| Напряжение питания устройств, В | от 9 до 15 |
| Ток, потребляемый устройствами при максимальном напряжении питания, мА | не более 12 |
| Ток, потребляемый при питании устройств напряжением обратной полярности, мкА | не более 1 |
| Величина сопротивления между контактами «3» и «6» устройства, при наличии напряжения питания, кОм | не более 0,1 |
| Величина сопротивления между контактами «3» и «6» устройства, при отсутствии напряжения питания, кОм | не менее 500 |
| Цвета формируемыe устройствами оптических сигналов УШК-04 | желтый (зеленый) |
| Габаритные размеры устройств, мм | 55x55x21 |
| Масса устройств, кг | не более 0,03 |
