ИО-102-29 "Эстет"
Магнитоконтактный миниатюрный извещатель с крышкой и встроенной колодкой
Производитель: Магнито-Контакт
- Код:
- 00016447
- Артикул
- ИО 102-29 «ЭСТЕТ»
- Базовая единица
- шт
Извещатели предназначены для блокировки дверных и оконных проемов, а также блокировки других конструктивных элементов зданий и сооружений, на открывание или смещение с выдачей сигнала "Тревога" на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.

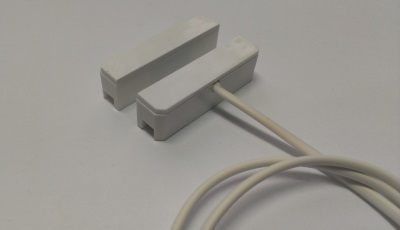

Конструктивно извещатели состоят из датчика магнитоуправляемого (датчика) на основе геркона и задающего элемента (магнита), выполненных в корпусах из ABS пластика фирмы BAYER AG.

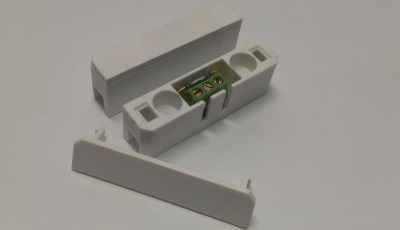

Отличительная особенность извещателей заключается в том, что их крепежные отверстия сверху закрыты накладной декоративной крышкой. Соединение проводов шлейфа сигнализации осуществляется посредством подключения к винтовым клеммникам, расположенным под декоративной крышкой.
Контакты извещателей находятся в замкнутом состоянии при расположении магнита и датчика на расстоянии 10 мм и менее, и в разомкнутом состоянии на расстоянии 25 мм и более.
Максимально допустимая соосность крепления датчика и магнита извещателя "ЭСТЕТ" - 5 мм.
Извещатели охранные точечные магнитоконтактные ИО 102-29 «ЭСТЕТ» уличного исполнения со степенью защиты оболочки IP66 по ГОСТ 14254-96. Длина вывода 500мм.
Технические характеристики:
Коммутируемый ток: | от 0,001 до 0,5А |
Коммутируемое напряжение: | от 0,02 до 72В |
Макс. коммутируемая мощность не более 10Вт | |
Габаритные размеры: | |
датчика | 40х15х10 |
магнита | 40х15х10 |
Масса не более: | |
датчика | 0,01 кг |
магнита | 0,015 кг |
Диапазон температур: | от -50°С до +50°С |
Относительная влажность: | 98% при 35°С |
Сопротивление замкнутых контактов: | не более 0,5 Ом |
По устойчивости к механическим воздействиям исполнение извещателей рассчитано для категории размещения 03 по ОСТ 251099-83, по устойчивости к климатическим воздействиям исполнение извещателей рассчитано для категории размещения 02 по ОСТ 25 1099-83.
Степень защиты оболочки соответствует исполнению IP20 по ГОСТ 14254-96.
