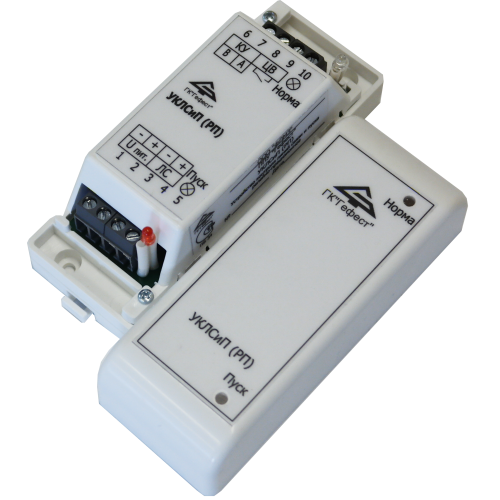

УКЛСиП(РП)
Устройство контроля линий связи и пуска с оконечным элементом ОЭ-ЦБ
Производитель: Гефест
- Код:
- 00016707
- Базовая единица
- шт
1 632 руб.
Устройство контроля линий связи и пуска (расширитель периферии) – УКЛСиП(РП) предназначено для контроля линии связи и управления системами оповещения и эвакуации, оборудованием противодымной защиты, установками автоматического пожаротушения, инженерным оборудованием, аварийным освещением и другими устройствами.
Устройство обеспечивает:
- контроль линии связи с объектами управления (техническими средствами оповещения, противодымной защиты, пожаротушения или другими техническими средствами противопожарной защиты) на обрыв и короткое замыкание
- контроль исправности технических средств противопожарной защиты
- контроль наличия напряжения питания
- выдачу извещения о неисправности на приемно-контрольную аппаратуру
- световую индикацию целостности контролируемых цепей
- сигнализацию целостности контролируемых цепей замыканием выходных контактов «Контроль»
- прием от управляющего прибора и трансляция на объекты управления команды «Пуск»: в пассивном режиме - от релейного выхода (замыкание контактов); в активном режиме - от потенциального выхода (подача напряжения)
- поддержание работоспособности линии связи в случае возникновения короткого замыкания в отдельных объектах управления
Преимущества:
- может работать под управлением любого приемно-контрольного прибора или прибора управления, а также под управлением модулей АСУ ТП
- обеспечивает непрерывное или синхронное прерывистое управление оповещателями
- возможно включение в одну контролируемую линию объектов управления, которые находятся постоянно во включенном состоянии, и объектов управления, включаемых по сигналу «Пуск»
- высокая нагрузочная способность (до 130 оповещателей)
- широкий диапазон питающих напряжений (10-30В)
- низкое энергопотребление
- защита от радиопомех (возможна установка рядом с GSM-передатчиком)
- простота монтажа, устройство не требует дополнительных программных настроек
- два способа установки: на стандартную 35мм DIN-рейку или саморезами к твердой поверхности
- защищено от короткого замыкания в контролируемой линии электронным самовосстанавливающимся предохранителем
Основные технические характеристики
| Тип линии связи | – двухпроводная |
| Электропитание УКЛСиП(РП) | - от внешнего источника постоянного тока с напряжением (10…28)В. |
| При включении в линию связи устройств УК-Д следует выбирать источник постоянного тока для питания УКЛСиП(РП) с напряжением питания | от 20 до 28 В |
| Величина тока, потребляемого УКЛСиП(РП) от источника питания | - не более 40 мА |
| Максимальный ток в линии связи, не более – 2 А при температуре не более +40°С и не более 1,8 А при температуре | не более +55°С |
| Максимальные напряжение и ток через контакты ЦВ, формирующие сигнал «Неисправность» на приемно-контрольную аппаратуру (размыканием) | - постоянное напряжение 60 В, ток 0,1 А |
| Степень защиты оболочки от воздействия окружающей среды: |
- с установленной верхней крышкой– IР30 - со снятой верхней крышкой - IР20 |
| УКЛСиП(РП) сохраняет работоспособность в диапазоне температуры окружающей среды от минус 30°С до + 55°С и относительной влажности окружающей среды – 93% | |
