Предназначен для защиты источников питания постоянного тока от короткого замыкания в нагрузке.

ИКЗЦП изолирует источник питания от короткозамкнутой цепи на время нахождения цепи в этом состоянии. При восстановлении цепи (снятие короткого замыкания) ИКЗЦП автоматически коммутирует питание нагрузки.

ИКЗЦП формирует сигнал исправности в виде замыкания цепи, соединенной с клеммами «ЦВ». В случае если на одном из входов ИКЗЦП отсутствует напряжение, или на выходе ИКЗЦП обнаружена перегрузка или короткое замыкание, цепь, соединенная с клеммами «ЦВ», переводится в разомкнутое состояние, формируется сигнал «Неисправность».

ИКЗЦП может быть использован в составе ППУ «Гефест», или как самостоятельное изделие.

ИКЗЦП имеет два отдельных идентичных канала. К входам каналов ИКЗЦП под-ключаются отдельные источники питания или один общий.

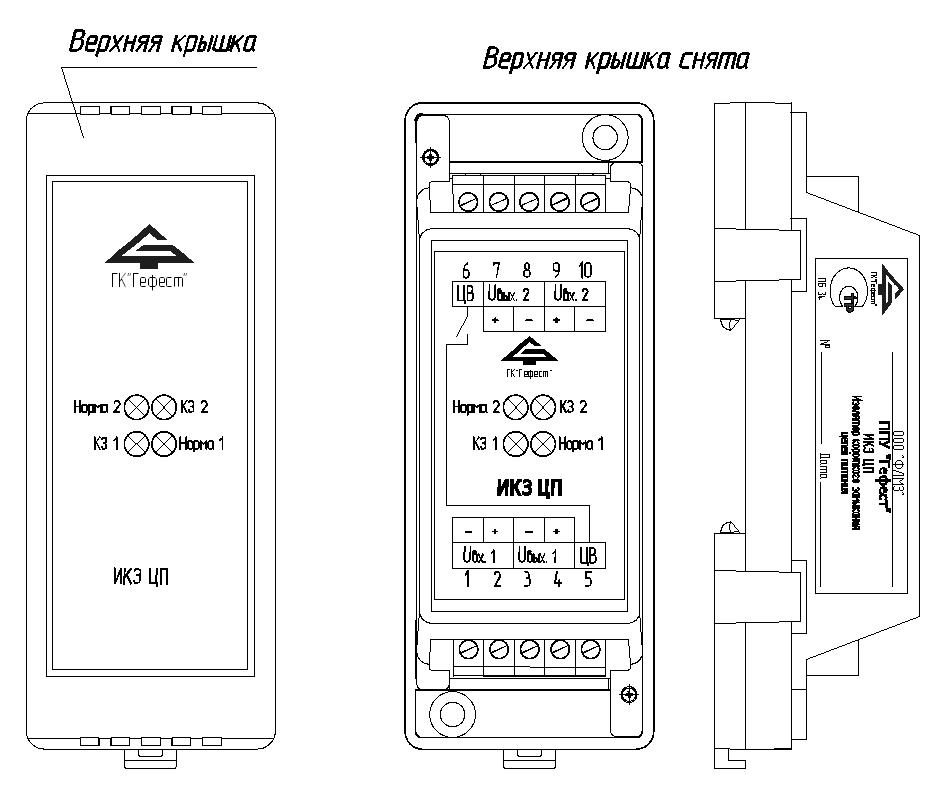

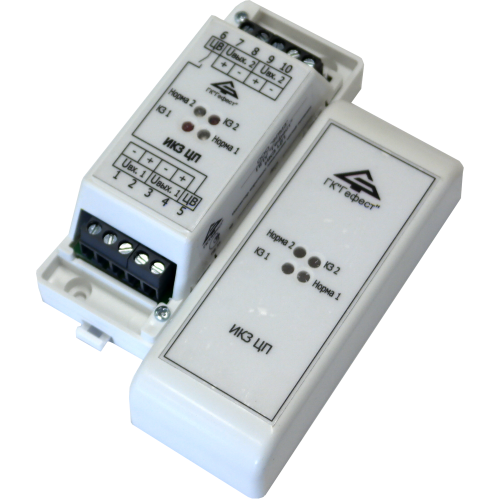

Внешний вид ИКЗЦП

Клеммы 1-2 «Uвх.1» и 9-10 «Uвх.2» предназначены для подключения одного для двух входов или двух отдельных для каждого входа источников питания постоянного тока.

Клеммы 3-4 «Uвых.1» 7-8 «Uвых.2» предназначены для подключения к ИКЗЦП двух отдельных нагрузок.

На клеммы 5-6 «ЦВ» выведены контакты опто-электоронного реле, по состоянию которых может осуществляться контроль наличия напряжения на входе каналов и контроль нагрузки. При отключении напряжения на одном из входов ИКЗЦП или при обнаружении на выходе ИКЗЦП перегрузки или короткого замыкания контакты опто-электоронного реле переводится в разомкнутое состояние.

Индикаторы «Норма1», «КЗ1» и «Норма2», «КЗ2» отображают состояние работы выходов первого и второго каналов ИКЗЦП, соответственно.

Индикаторы зеленого цвета «Норма1» и «Норма2» светятся при отсутствии перегрузки или короткого замыкания на выходе, индикаторы «КЗ1» и «КЗ2» при этом не светятся.

Индикатор красного цвета «КЗ1» или «КЗ2» включается, если в соответствующей выходной цепи обнаружено короткое замыкание, соответствующий индикатор «Норма1» или «Норма2» при этом выключается.

В режиме изоляции короткого замыкания ИКЗЦП может находиться неограниченное время. В течение этого времени ИКЗЦП проверяет выходную цепь на предмет снятия короткого замыкания. При исчезновении короткого замыкания ИКЗЦП коммутирует входное напряжение на выход.

При использовании выхода «ЦВ» питание должно быть подано на оба входа

Технические характеристики

Напряжение  постоянного  тока,  коммутируемое  с  входа  ИКЗЦП  на  выход:
•минимально допустимое значение  - 9 В;
•максимально допустимое значение  – 30 В.
Величина тока, потребляемого ИКЗЦП от источника питания  - не более 5 мА (по каждому каналу).
Максимальный ток выхода,  не более 2,7 А.
Максимальные коммутируемые напряжение и ток цепи, соединенной с клеммами «ЦВ»:
•переменное напряжение  - 60 В, ток 150 мА;
•постоянное напряжение  - 100 В, ток 150 мА.
Сопротивление замкнутой цепи «ЦВ»  - не более 8 Ом.
Степень защиты оболочки от воздействия окружающей среды
-с установленной верхней крышкой  - IР30;
-со снятой  верхней крышкой  - IР20
Габаритные размеры  - 106х42х37 мм.
Масса  - не более 0,15 кг.

ИКЗЦП сохраняют работоспособность в диапазоне температуры окружающей среды от минус 10 °С до + 55 °С

Предельная относительная влажность окружающей среды – 93% при температуре +40 °С (без конденсации влаги).
