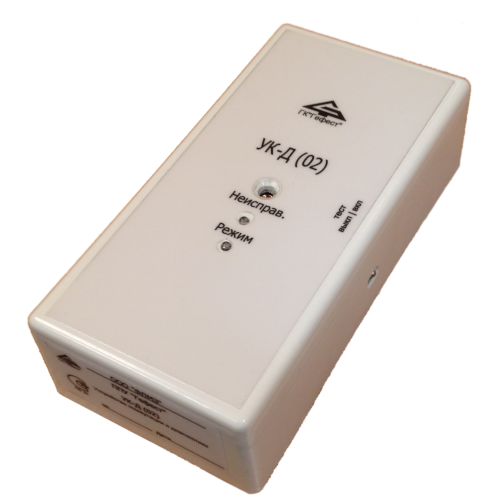

УК-Д (02) исп. КМ-О(d)

Устройство коммутации и диагностики  – УК-Д(02) исп. КМ-О предназначено для коммутации (включения /выключения) исполнительных устройств (установок пожаротушения, дымоудаления, оповещения и другого инженерного и технологического оборудования), работающих от сети переменного тока 220 В, и диагностирования исправности электрических цепей исполнительных устройств на обрыв, включая обмотку реле или пускателя.

Устройство обеспечивает:

• коммутацию (включение/выключение) исполнительных устройств (установок пожаротушения, дымоудаления, оповещения и другого инженерного и технологического оборудования) путем замыкания и размыкания контактов реле
• сохранение состояния «Включено» / «Выключено» при снятии напряжения с линии связи
• задержку срабатывания пускового реле после получения команды «Пуск» и задержку трансляции команды на следующее устройство
• автоматический контроль наличия напряжения питания на исполнительных устройствах
• автоматический контроль исправности электрических цепей исполнительных устройств на обрыв, включая обмотку реле или пускателя исполнительных устройств

Устройство может работать:

• в составе ППУ "Гефест" (при подключении в линию связи с управляющим устройством ЦБ или УКЛСиП(РП))
• под управлением стороннего ППУ (подключение через УКЛСиП(РП))

Принцип работы

• устройство включается в линию связи вблизи объектов управления
• полярность напряжения на этикетке внутренней крышки, указанная для контактов «ЛС вх.» и «ЛС вых.», соответствует дежурному режиму
• команда «ПУСК» на устройство выдается сменой полярности напряжения в линии связи, подключенной к клеммам «ЛС вх.»
• после задержки не менее 100 мс переключает контакты реле «Нагрузка 220 В» (клеммы ХТ1)
• с задержкой не менее 100 мс транслирует команду «Пуск» на выход - клеммы «ЛС вых.»
• в случае пропадания напряжения с клемм ХТ3 (например, при обрыве линии связи) после выполнения команды «Пуск» реле (клеммы ХТ1) продолжает находиться в переключенном (активном) состоянии
• в режиме «Пуск» индикатор «Режим» светится красным цветом
• при смене полярности на клеммах ХТ3 (на полярность, соответствующую режиму «Норма») команда «Пуск» снимается, реле ХТ1 возвращается в положение дежурного режима
• снятие команды «Пуск» транслируется на клеммы «ЛС вых.» (ХТ4) без задержки
• устройство контролирует наличие сетевого напряжения и целостность нагрузки в дежурном режиме и в режиме «Пуск»
• при исчезновении сетевого напряжения или при обрыве обмотки пускового реле исполнительного устройства устройство формирует и передаёт в линию связи с управляющим устройством извещение «Неисправность» в виде токовых импульсов с частотой повторения 4Гц
• индикатор «Режим» в дежурном режиме светится зеленым светом
• при выполнении команды «Пуск» индикатор «Режим» светится красным светом
• неисправность устройства индицируется яркими вспышками индикатора желтого цвета «Неисправн.»

При подключении реверсивного привода установить джампер ХР1 в положение «Реверс», в остальных случаях – в положение «НЗ, НР».

Для некоторых исполнений реверсивного привода BLE230 и его аналогов (в которые встроены собственные схемы управления) подключение по данной схеме может привести к их некорректной работе. Из-за влияния схем управления (внутри самого привода) может оказаться, что привод не будет стартовать из одного или двух своих крайних положений. Для устранения этого эффекта может потребоваться установка дополнительных элементов (см. рис. б). Элементы должны устанавливаться в непосредственной близости от электропривода. Диоды VD1, VD2 типа IN4007. Резисторы R1, R2 любого типа, с номинальным сопротивлением от 33 до 47 кОм и номинальной мощностью 1 Вт.

Если установка указанных выше дополнительных элементов не привела к штатной работе привода, необходимо изменить резисторы R1, R2 на номиналы от 15 до 16 кОм и мощностью 2 Вт. Перечисленные дополнительные элементы в комплект поставки УК-Д(02) не входят. В устройстве предусмотрена возможность подключения кнопки ручного управления переключением исполнительного устройства к клеммам ХТ5. Замыкание контакта, подключенного к входам ХТ5, приведет к переключению реле.

Технические характеристики

Устройство сохраняет работоспособность в диапазоне температуры окружающей среды от минус 40 °С до +55 °С

Предельная относительная влажность окружающей среды – 93% (при температуре +40 °С)
