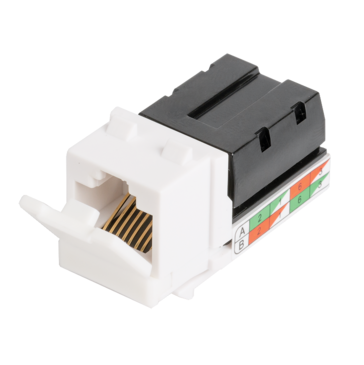

NMC-KJUD2-WT
Модуль-вставка типа KeyStone, кат.5е, RJ45/8Р8С, 110/KRONE, Т568А/В, неэкранированный, белый
Производитель: NIKOMAX
- Код:
- 00016759
- Артикул
- NMC-KJUD2-WT
- Базовая единица
- шт
Описание
Коммутационные модули типа Keystone предназначены для установки в настенные розетки. С помощью ком- мутационных модулей организуется подключение рабочих станций к информационной сети. Коммутационный модуль NMC-KJUD2-WT (кат.5е) выполнен в неэкранированном исполнении. Разводка кабеля осуществляется по двум стандартам T568A/B. Все модули выполнены в едином дизайне и совместимы со всеми компонентами NIKOMAX. Ширина 17 мм и стандартная высота позволяет устанавливать их в любые наборные патч-панели, в том числе с высотой 0,5U. Заделка модулей осуществляется ударным инструментом с ножом 110 типа или KRONE.
Ключевые возможности
- Съемные противопылевые крышки предотвращают оседание пыли на контактах разъема в случае, если модуль установлен в открытую розетку или наборную патч-панель В комплект входит 3 крышки с разной маркировкой
- Контакты с золотым покрытием 50 мкд Не менее 750-ти циклов подключения
- Изолирующая защитная крышка, дополнительно удерживающая проводники в IDC контактах
- Компактные размеры позволяют устанавливать модули в 24-х портовые наборные патч-панели, в том числе c высотой 0,5U
Технические характеристики
| Характеристика | Значение |
|---|---|
| Категория |
5e |
| Полоса пропускания, МГц |
100 |
| Исполнение |
Неэкранированное |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Гарантия |
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Тип разъёмов |
RJ45/8P8C |
| Материал контактов в разъме |
Фосфористая бронза |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд) |
| Количество подключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
Для заделки ударным инструментом с ножами 110/KRONE |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Материал пластика |
Высокопрочный, негорючий, соответствует UL94V-0 |
| Монтаж |
Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Цвет |
Корпус – белый, зона IDC и крышка – черные |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
Не более 20 |
| Контактное сопротивление IDC, мкОм |
Не более 2,5 |
| Допустимый диаметр проводников |
~24-22 AWG (0,50-0,65 мм) |
| Формат |
Keystone |
| Габариты (ШхВхГ), мм |
17х22x30 |
