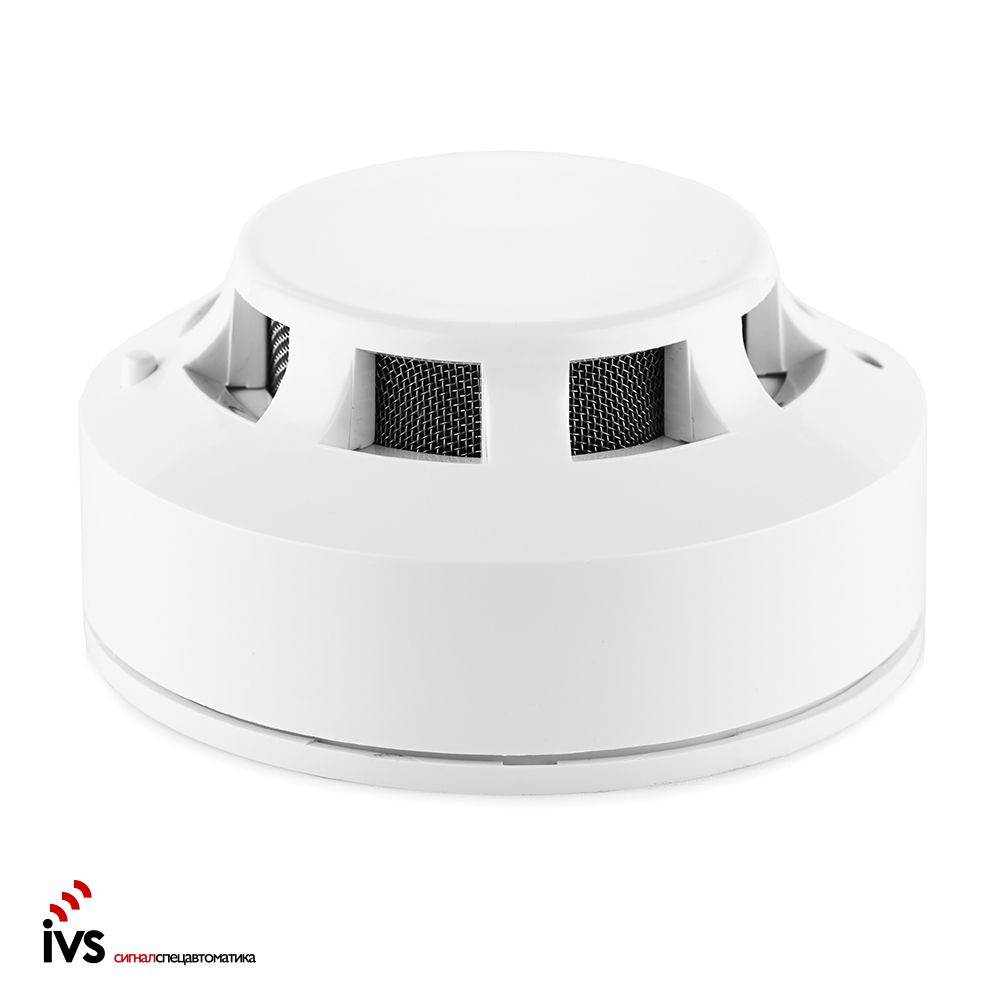

ИП-212-44 с МС-02
Извещатель дымовой оптический четырехпроводный с оптореле НР контактами в розетке и контролем питания
Производитель: ИВС-СигналСпецавтоматика
- Код:
- 00017589
- Артикул
- 0000414н
- Базовая единица
- шт
Извещатель ИП212-44 с МС-02 имеет в розетке модуль согласования МС-02, обеспечивающий возможность подключения извещателя в четырехпроводные шлейфы ППК (см. рисунок 3). В модуле МС-02 применено двухканальное оптореле с нормально-разомкнутыми контактами. Один канал используется аналогично МС-01, а второй используется в качестве оконечного реле контроля наличия напряжения в линии питания. Схема модуля МС-02 приведена на рисунке.
Технические характеристики
Параметр | Значение |
---|---|
Напряжение питания (от источника постоянного тока), В | от 9 до 15 |
Ток, потребляемый извещателями ИП212-44 с МС-02 в дежурном режиме при максимальном напряжении питания 15В, мА, не более | 12 |
Ток, потребляемый извещателями ИП212-44 с МС-02 в сработавшем состоянии, мА, не более | 35 |
Сопротивление выходной цепи оптореле МС-02 в замкнутом состоянии, не более, Ом | 100 |
Сопротивление выходной цепи оптореле МС-02 в разомкнутом состоянии, не менее, Ом | 500 000 |
Сопротивление изоляции между выходными цепями оптореле и цепями питания, кОм, не менее | 500 |
Габаритные размеры, мм, не более | Ф 100х49 |
Масса, кг, не более | 0,2 |
Диапазон робочих температур извещателя, °С | от минус 30 до +60 |
Средний срок службы, лет, не менее | 10 |
