PD-6359

К блоку PD-6359 подключаются основной и резервный источник питания. В качестве основного источника используется сеть 220 В 50 Гц, а резервное питание осуществляется от аккумуляторных батарей напряжением 24 В. Устройство обеспечивает контроль электропитания всей системы. В случае аварии основного источника блок автоматически и без задержки переключится на резервный. Для питания различных устройств используются или розетки 220 В с заземлением, или клеммы, на которых формируется постоянное напряжение 24 В.

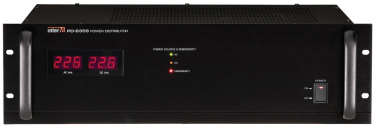

На передней панели PD-6359 размещены кнопка для включения и выключения питания системы, индикаторы, отображающие режим работы устройства, напряжение в сети и на выходных клеммах 24 В.

На задней панели размещены клеммы для подключения к сети 220 В 50 Гц, клеммы для подключения АКБ, 8 отключаемых розеток с заземлением, 2 неотключаемые розетки с заземлением, выходные клеммы для питания оборудования от источника напряжением 24 В. Отключаемые розетки объединены в группы, рассчитанные на мощность 2 кВт. Неотключаемые розетки рассчитаны на мощность 700 Вт и предназначены для питания, например, зарядного устройства PB-6207, которое должно оставаться включенным всегда. При включении питания системы на розетках каждой группы напряжение 220 В появляется не одновременно, а с задержкой в 2 секунды. Это позволяет плавно увеличивать потребляемую мощность системы и предотвращает перегрузку сети и аварийное отключение источника питания. Устройство имеет клеммы, при замыкании которых происходит включение системы. Конструкция блока PD-6359 предусматривает установку в стандартный 19' аппаратный шкаф.

Технические характеристики
