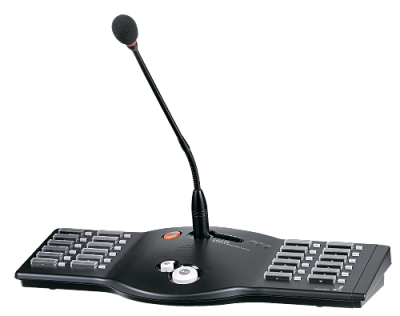

RM-6024

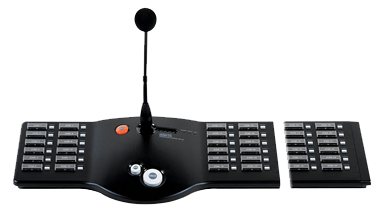

Микрофонная панель имеет селектор зон, содержащий 24 кнопки с индикаторами и меточными полями. Две дополнительные клавиатуры RM-6012KP увеличивают общее количество селекторных кнопок до 48.

Кнопки на RM-6024 и RM-6012KP являются программируемыми, то есть перечень зон, включаемых с помощью каждой кнопки, определяется пользователем при настройке системы. Для этого используется компьютер, подключенный к системе через блок DIB-6000. Все настройки сохраняются в энергонезависимой памяти контроллера ECS-6216P или PX-6216.

В системе речевого оповещения, построенной на контроллере ECS-6216P, могут использоваться две микрофонные панели RM-6024. С помощью блоков RME-6108 их количество может быть увеличено до 16-ти. В многоканальной системе на основе матричного аудиоконтроллера PX-6216 предусмотрено подключение четырех микрофонных панелей RM-6024, при использовании блоков RME-6108 их количество может достигать 32-х.

Подключение RM-6024 может осуществляться с помощью одного четырёхпарного кабеля UTP (не ниже 3-й категории). Максимальная длина кабеля, при которой гарантируется работоспособность устройства в системе, составляет 1000 м.

Информация о состоянии микрофонной панели отображается с помощью светодиодных индикаторов. Индикатор BUSY показывает пользователю, что в данный момент трансляция сообщений невозможна, так как используется более приоритетный источник. Индикатор FAULT загорается при нарушении связи по интерфейсу RS-422 с контроллером системы оповещения или блоком RME-6108.

Для подачи объявления пользователь должен выбрать зону или группу зон, нажав одну или несколько кнопок селектора панели, и включить микрофон с помощью кнопки TALK. Для удобства работы на гибком держателе установлено индикаторное кольцо, которое светится, когда микрофон включен.

В устройстве предусмотрен генератор сигнала гонга, который можно транслировать для привлечения внимания слушателей перед объявлением.

Дополнительный линейный вход позволяет с помощью микрофонной панели воспроизводить в выбранных зонах сигналы, например, от MP3-проигрывателя.

Питание микрофонной панели осуществляется от стабилизированного источника питания постоянного тока (24 В). Конструкция устройства предусматривает установку на горизонтальную поверхность.

Технические характеристики
