БИСШ "Север"

«БИСШ» имеет гальваническую связь между входом и выходом и состоит из шунтирующих диодов (стабилитронов), последовательно включенных резисторов и плавких предохранителей.

Назначение

Барьер искрозащиты шлейфа «БИСШ» предназначен для обеспечения искробезопасности одного шлейфа пожарной или охранной сигнализации, с включенными в него пожарными или охранными извещателями, датчиками с нормально замкнутыми или разомкнутыми контактами, а также извещателями, питаемыми по шлейфу сигнализации с уровнем искрозащиты «ia» для взрывозащищенного электрооборудования группы II, подгрупп IIC/IIB по ГОСТ 30852.10-2002 (МЭК 60079-11:1999). БИСШ предназначен для размещения вне взрывоопасной зоны.

БИСШ может использоваться совместно с приборами охранными, пожарными и охранно-пожарными приёмно-контрольными (ППКОП) типа «ГИППО-1М», «Гранит 2», «Сигнал 20П SMD», «Сигнал 20» и подобными при соответствии технических характеристик БИСШ и используемого ППКОП. При применении БИСШ необходимо учитывать, что данный барьер вносит в шлейф сигнализации сопротивление порядка 660 Ом, поэтому при его применении совместно с приборами приёмно-контрольными, следует учитывать:

• В режиме охранной сигнализации, барьер не вносит искажений в работу ППКОП.
• В режиме пожарной сигнализации с нормально-замкнутыми извещателями, барьер не вносит искажений в работу ППКОП.
• В режиме пожарной сигнализации с токопотребляющими извещателями, прибор может вносить искажения в работу ППКОП при коротком замыкании шлейфа сигнализации, например:
• ППКОП «Гранит 2» при коротком замыкании шлейфа сигнализации выдаст извещение «Внимание» (сработал один извещатель) вместо извещения «Неисправность».
• ППКОП «Сигнал 20П SMD» при коротком замыкании шлейфа сигнализации выдаст извещение «Внимание» (сработал один извещатель) вместо извещения «Неисправность».
• ППКОП «Сигнал 20» при коротком замыкании шлейфа сигнализации выдаст извещение «Пожар».

БИСШ имеет степень защиты оболочки по ГОСТ 14254 - IP 55.

БИСШ не создает индустриальных помех.

БИСШ предназначен для работы при температуре от минус 40° до плюс 50°С.

При эксплуатации БИСШ допускаются воздействия: - вибрации с частотой от 10 до 150 Гц при максимальном ускорении 4,9 м/с² (0,5 g). - относительной влажности до 93% при температуре 40°С.

БИСШ содержит выходную искробезопасную электрическую цепь, выполненную с уровнем взрывозащиты «ia».

Барьер искрозащиты шлейфа «БИСШ» является пассивным барьером, относится к классу связанного электрооборудования предназначенного для установке вне взрывоопасных зон и имеет маркировку по взрывозащите [Exia]IIC/IIB по ГОСТ 30852.0-2002 (МЭК 60079-0:1998).

Технические характеристики

Характеристики БИСШ при нормальном режиме работы:

• напряжение на входных клеммах БИСШ не более, В 24.
• сопротивление, вносимое БИСШ в шлейф, в пределах, Ом от 620 до 700.

Характеристики БИСШ при аварийном режиме работы:

• Напряжение на входных клеммах Um, не более, В 250.
• Напряжение холостого хода (максимальное выходное напряжение) U0, В не более 28,4.
• Ток короткого замыкания (максимальный выходной ток) I0, мА, не более 88.
• Максимальная выходная мощность Р0, не более, Вт 0,6

Характеристики шлейфа сигнализации, расположенного во взрывоопасной зоне:

• индуктивность искробезопасного шлейфа "ia", L0,не более, мГн - 2(IIC) - 10(IIB);
• емкость шлейфа, не более, С0, мкФ - 0,04(IIC) - 0,3(IIB)

Средний срок службы БИСШ составляет 10 лет.

Устройство

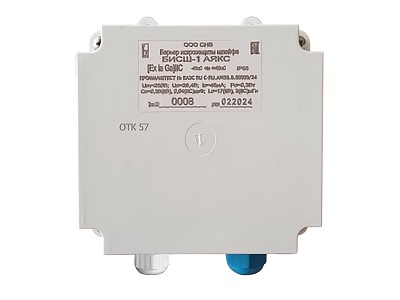

Конструктивно БИСШ выполнен в пластмассовом корпусе, состоящем из крышки и основания. Внутри корпуса располагается печатная плата с элементами, залитыми компаундом. Таким образом, конструкция БИСШ исключает возможность ремонта и замены элементов его внутреннего монтажа. Все проводники заводятся в корпус БИСШ через кабельные вводы.

Масса БИСШ, не более, кг 0,6. Класс изделия по степени защиты человека от поражения электрическим током – I по ГОСТ 12.2.007.0.

Работа и обеспечение взрывозащищенности

БИСШ обеспечивает взрывозащищенность благодаря ограничению электрической мощности, подаваемой во взрывоопасную зону по цепям связи с электрооборудованием.

БИСШ содержит следующие функциональные элементы:

• ограничительные резисторы, определяющие ток короткого замыкания;
• группу ограничительных стабилитронов, определяющих максимальную величину напряжения холостого хода в искробезопасной цепи;
• плавкие предохранители.
