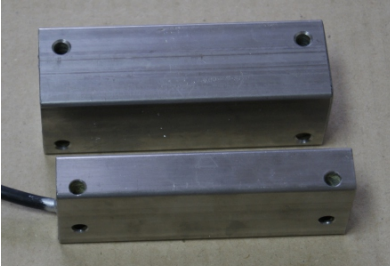

ИО-102-26 исп.200 "Аякс"
Извещатель магнитоконтактный
Производитель: Магнито-Контакт
- Код:
- 00018106
- Артикул
- ИО 102-26 исп.200
- Базовая единица
- шт
ОБЩИЕ СВЕДЕНИЯ
Извещатели предназначены для обнаружения несанкционированного открывания или смещения охраняемых конструкций, выполненных из магнитных (стали и сплавов) или немагнитных материалов (дерева, пластика, алюминия), например, дверей или ворот зданий, сооружений, железнодорожных контейнеров, ангаров, с последующей выдачей извещения о тревоге на приемно-контрольный прибор или оконечное объектовое устройство системы передачи извещений по ГОСТ Р 52435-2015.
Извещатели состоят из исполнительного и задающего блоков.
Исполнительный блок извещателей выполнен на основе магнитоуправляемого герметизированного контакта (геркона). Задающий блок извещателей выполнен на основе постоянного магнита.
- Корпуса изделий 200-й серии (исп.200, 202, 204, 205) ПАШК.425119.066 ТУ, (исп.250, 251) ПАШК.425119.064 ТУ выполнены из нержавейки.
При приближении магнита к датчику происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НОМЕР ИСПОЛНЕНИЯ, ТОРГОВОЕ НАЗВАНИЕ | ТИП ПРИМЕНЯЕМОГО ГЕРКОНА |
ДЛИНА ВЫВОДОВ, ММ ТИП ПРОВОДА |
КОРПУС, ТУ |
---|---|---|---|
– исп. 200,"Нержавейка" | Нормально разомкнутый |
1000*×ПВС 2×0.75 (двойная изоляция) Ø5,8мм |
нержавейка, ПАШК 425119.066 ТУ. |
ТИП ИЗДЕЛИЯ | РАССТОЯНИЕ МЕЖДУ ДАТЧИКОМ И МАГНИТОМ В ЗАМКНУТОМ (ПЕРЕКЛЮЧЕННОМ) СОСТОЯНИИ | РАССТОЯНИЕ МЕЖДУ ДАТЧИКОМ И МАГНИТОМ В РАЗОМКНУТОМ (НЕ ПЕРЕКЛЮЧЕННОМ) СОСТОЯНИИ |
---|---|---|
исп. 200 | 55 мм и менее | 85 мм и более |
Максимально допустимый допуск соосности крепления датчика и магнита - 10 мм.
Для всех исполнений изделия:
Сопротивление замкнутых контактов - не более 0,5 Ом
Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: в нормальных климатических условиях 20 МОм, при повышенной относительной влажности 98%(с конденсацией влаги) при 35°С 1 МОм
Электрические параметры извещателей в зависимости от условий работы
ПАРАМЕТР | ИСП. 200 |
---|---|
Коммутируемый ток | до 0,5 А |
Коммутируемое напряжение | до 72 В |
Максимальная коммутируемая мощность | 10 Вт |
Габаритные размеры и масса блока геркона |
120х40х20, 0,3 кг |
Габаритные размеры и масса блока магнита |
120х40х40, 0,6 кг |
Диапазон температур | от -50 до +50С |
Относительная влажность | влажность 98% при 35 С |
Сопротивление замкнутых контактов | 0,5 Ом |
Степень защиты оболочки по ГОСТ 14254-96 | IP68 |
