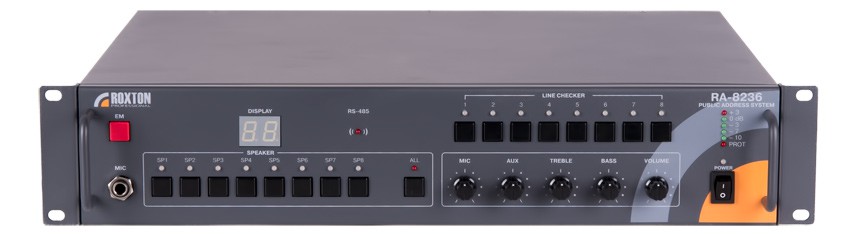

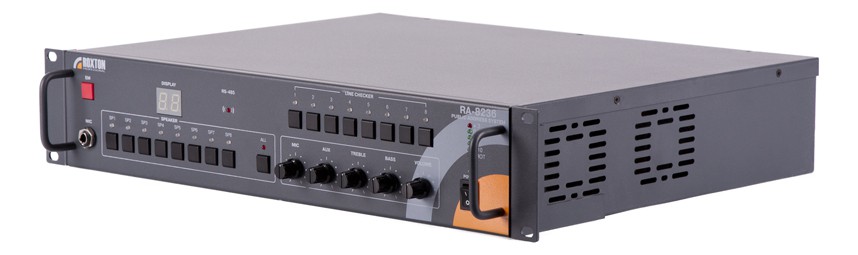

RA-8236
Универсальный усилитель 360 Вт/100 В, 8 зон, 1 мик.(приор.)/2 лин.(приор.)/1 лин. вх., ГО и ЧС, RS-485, контроль всех соединений, подключение RM-8064 х 8, управление световыми табло +24В, зарядное устройство для акк. +24В, расширение до 512 зон/3 каналов, 2U
Производитель: Roxton
- Код:
- 00018118
- Базовая единица
- шт
Описание
Комбинированная система ROXTON RA-8236 представляет собой цифро-аналоговый моноблок для построения законченных полнофункциональных систем оповещения, управления эвакуацией и трансляции звука. Система включает в себя блок автоматического контроля до 8-ми линий громкоговорителей, трансляционный усилитель мощностью 360 Вт с 3-мя линейными и 1-м микрофонным аудиовходами, темброблоком, поканальными регуляторами громкости регуляторами и селектором зон. Для резервирования электропитания моноблок оборудован резервным вводом с напряжением 24 В постоянного тока со встроенным зарядным устройством.
Система работает как самостоятельное устройство (локальный режим), так и в составе системы ROXTON 8000. При использовании моноблока ROXTON RA-8236 в локальном режиме возможно построение централизованной 12-ти приоритетной дистанционно управляемой системы оповещения и управления эвакуацией (СОУЭ) 3-го типа.
В составе системы ROXTON 8000 допустимо использование до 64 терминалов RA-8236. В зависимости от конечной конфигурации и количества терминалов, возможно построение трехканальной 16-ти приоритетной, 512-ти зонной системы оповещения с дистанционным контролем и управлением. Терминалы управляются и контролируются от периферийных устройств ROXTON RM-8064 или ROXTON PS-8208 по трем звуковым каналам и протоколу RS-485.
Технические характеристики
| Выходная мощность | 360 Вт |
| Блок контроля линий | Да (8 линий) |
| Селектор зон | Да (8 зон) |
| Регулировки | Громкость (общая/поканальная), Темброблок (НЧ/ВЧ) |
| Дополнительные функции | Монтаж в стойку |
| Выходной сигнал |
высоковольтный 100 В |
| Аудиовходы |
линейные 2×RCA, 2×TS 6.25 мм микрофонные 1×TS 6.35 мм |
| Микрофонная консоль | ROXTON RM-8064 |
| Габариты (Ш x В x Г) | 540 × 88 × 360 мм |
| Вес | 17 кг |
Общие характеристики
| Тип устройства | Комбинированная система оповещения |
| Класс усилителя | AB |
| Количество зон оповещения | 8 |
| Воспроизводимый диапазон частот | 80 Гц – 18 кГц |
| Номинальная выходная мощность | 320 Вт |
| Количество каналов усиления | 1 |
| Отношение сигнал шум (SNR) | ≥ 105 дБ |
Характеристики блока контроля линий
| Количество контролируемых линий | 8 |
| Напряжение контролируемой линии | ≤100 В |
| Величина отклонения для регистрации неисправности | 25% |
| Параметры реле | 100 – 250 В / 5 А |
| Контролируемый импеданс линии |
максимальный 1600 Ом минимальный 10 Ом |
| Интервал проверок | от 1 мин. до 24 ч. |
Функционирование в составе системы
| Максимальное количество RA-8236 в системе | 64 |
| Интерфейс связи устройств | RS-485 |
| Параметры интерфейса |
бит данных 8 стоповый бит 1 чётность нет |
| Максимальное количество управляющих систем |
RM-8064 9 PS-8208 9 |
| Скорость обмена данными | 20000 бод/c |
| Число звуковых каналов | 3 |

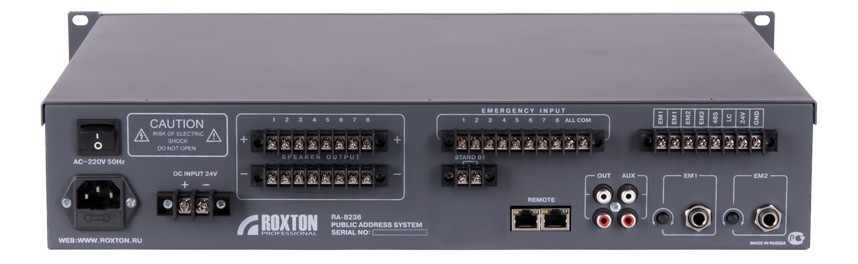

Аудиовыходы
| Высоковольтные |
100 В 8-ми контактная клеммная колодка (пара) |
| Выход OUT |
линейный 2×RCA |
Аудиовходы
| Канал 1 |
микрофонный TS 6.35 мм |
| Канал 2 |
линейный 2×TS 6.35 мм |
Чувствительность/Сопротивление аудиовходов
| Микрофонные (MIC) | 5 мВ / 470 Ом |
| Линейный (OUT) | 0.75 В |
| Линейные (AUX, EM1, EM2) | 0.75 В / 10 кОм |
Питание
| Тип блока питания | Трансформаторный |
| Напряжение питания |
основное AC ~230 В, 50 Гц резервное DC 24 В |
| Тип исполнения блока питания | Внутренний |
| Потребляемая мощность (основное питание) |
холостой режим 14 Вт дежурный режим 7 Вт |
Конструкция
| Цвет | Серый |
| Возможность монтажа в стойку | Да |
| Материал корпуса | Сталь |
| Система охлаждения | Конвекционное охлаждение |
| Высота в юнитах | 2U |
| Габариты |
ширина 540 мм высота 88 мм глубина 360 мм |
| Вес | 17 кг |
