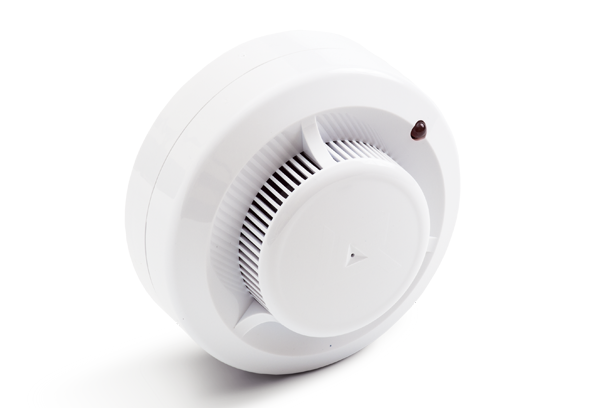

Извещатель пожарный, дымовой, оптико-электронный, модернизированный

ИП-212-141М (ИП 212-141М V1.04)

Извещатель пожарный, дымовой, оптико-электронный, модернизированный

Производитель: Рубеж

Код:
00018370
Артикул
Rbz-338655
Базовая единица
шт
647 руб.

Извещатель пожарный дымовой оптико-электронный ИП 212-141М предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений.

ИП 212-141М V1.04

  • Тип контактов для крепления проводов АЛС: V – зажимные
  • Тип монтажа: 1 - на несущие конструкции
  • Устройство согласования (УС): 0 – без
  • Количество контактов: 4 – 4 контакта
  • Дополнительные обозначения: без

Предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др.

Не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Выполняет следующие функции:

  • измерение концентрации дыма;
  • цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
  • уменьшение внутреннего сопротивления в режиме «Пожар» до величины 1 кОм;
  • тестирование работоспособности с помощью специального устройства;
  • светодиодная индикация режимов работы;
  • горизонтальный круговой дымозаход;
  • установка на основные несущие конструкции (основной потолок).

Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Оно является унифицированным и позволяет устанавливать любой неадресный извещатель Рубеж без перемонтажа системы.

Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с базового основания.

Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

Отличительной особенностью является инновационная микросхема ASIC R2. В данной микросхеме используется схематическое решение позволяющее исключить наводки, возникающие вследствие близкого расположения незаземленных электроприборов, источников освещения, электропроводки (соответствует требованиям ГОСТ 53325 для 4 степени жесткости).

Отличается от предыдущей модели повышенной степенью защиты оболочки - IP40.

Технические характеристики

Напряжение питания, В от 9 до 30
Ток потребления в дежурном режиме, мкА, не более 45
Чувствительность, дБ/м от 0,05 до 0,2
Инерционность срабатывания, сек, не более 9
Тип установки На основной потолок
Внутреннее сопротивление в режиме "пожар", не более, Ом 1000
Оптический индикатор состояния Красный
Способ тестирования Иголкой через технологическое отверстие
Степень жесткости к электромагнитным помехам 4
Масса извещателя без базового основания, г, не более 210
Масса извещателя с базовым основанием, г, не более 210
Диаметр извещателя без базового основания, мм, не более 106
Высота извещателя без базового основания, мм, не более 46
Диаметр извещателя с базовым основанием, мм, не более 94
Высота извещателя с базовым основанием, мм, не более 44
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -45 до +55
