NMC-RP50UC3-1U-BK

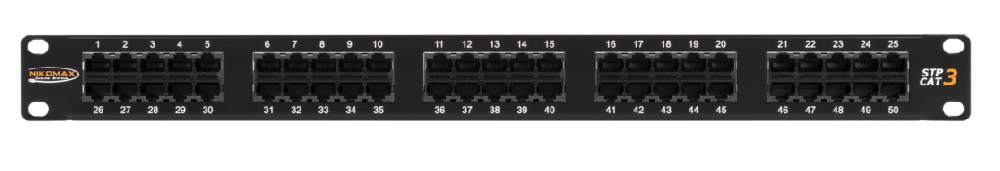

Патч-панель 19", 1U, телефонная, 50 портов, Кат.3, RJ45/8P6C, 110/KRONE, с заземлением, с органайзером, черная
Производитель: NIKOMAX
- Код:
- 00019224
- Артикул
- NMC-RP50UC3-1U-BK
- Базовая единица
- шт
Описание
Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Телефонная патч-панель NIKOMAX NMC-RP50UC3-1U-BK предназначена для монтажа в 19” шкаф или стойку. При стандартной высоте в 1U, панель вмещает 50 портов RJ45/8P6C категории 3, что позволяет значительно сэкономить пространство внутри шкафа. В отличие от большинства телефонных панелей, NMC-RP50UC3-1U-BK поддерживает работу по трем парам, что бывает необходимо для работы некоторых видов цифровых АТС. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. Патч-панель выполнена в классическом черном цвете. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панели, на горизонтальной подложке. Такая конструкция позволяет гораздо удобнее разводить многопарные кабели. Заделка патч-панели производится по стандарту USOC. Для закрепления кабелей предусмотрен встроенный органайзер.
Ключевые возможности
- Разъемы RJ45/8P6C: поддержка работы по трем парам, что бывает необходимо для работы некоторых видов цифровых АТС Контакты с золотым покрытием 6 мкд: не менее 750-ти циклов подключения шнуров
- Высокая плотность портов: 50 разъемов RJ45/8P6C в корпусе высотой всего 1U
- Встроенный кабельный органайзер
- Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
- Для удобства заделки, контакты пронумерованы по порядку
- Все порты пронумерованы
- Корпус из стали 1,5 мм
Технические характеристики
| Характеристика | Значение |
|---|---|
| Категория |
3 |
| Полоса пропускания, МГц |
16 |
| Исполнение |
Экранированное (с заземлением) |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения |
10BASE-T, ATM-25, ATM-51 |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Индивидуальная упаковка |
Картонная коробка |
| Гарантия |
1 год |
| Количество портов |
50 |
| Высота, U |
1 |
| Тип разъёмов |
RJ45/8P6C |
| Материал контактов в разъме |
Фосфористая бронза |
| Материал покрытия контактов |
Золото (6 мкд) поверх никеля (100 мкд) |
| Количество подключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
110/KRONE |
| Схема разводки |
Маркировка контактов от 1 до 6 |
| Материал IDC контактов |
Фосфористая бронза |
| Материал покрытия IDC контактов |
Олово (100 мкд) |
| Материал пластика |
Высокопрочный, негорючий, соответствует UL94V-0 |
| Маркировка |
Все порты пронумерованы |
| Монтаж |
Шкаф или стойка 19” |
| Глубина в стойке, мм |
127 |
| Материал несущей конструкции |
Сталь 1,5 мм |
| Цвет |
Черный |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
Не более 20 |
| Контактное сопротивление IDC, мкОм |
Не более 2,5 |
| Допустимый диаметр проводников |
~26-24 AWG (0,40-0,51 мм) |
