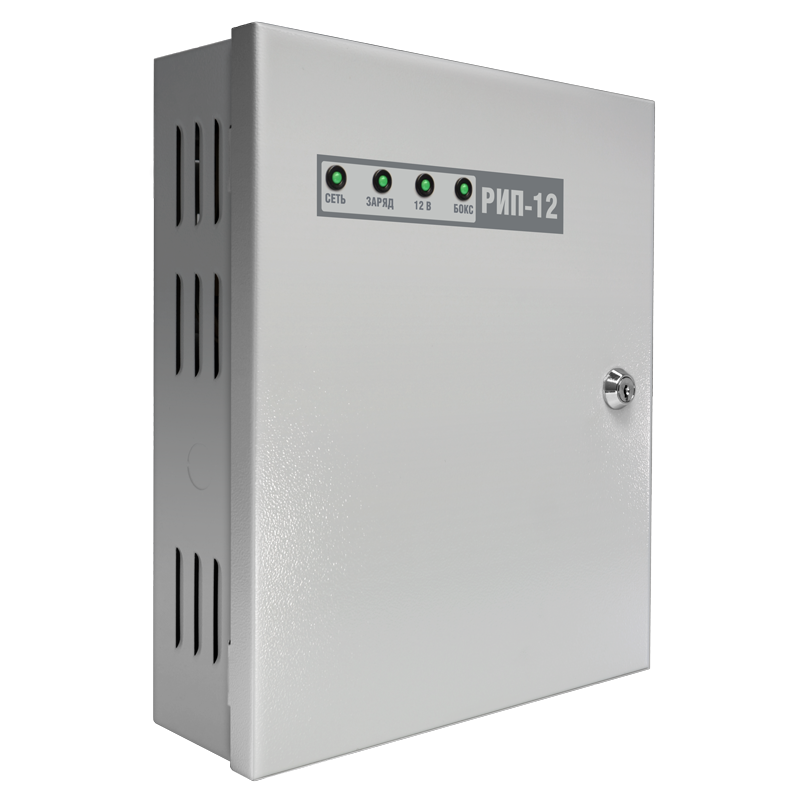

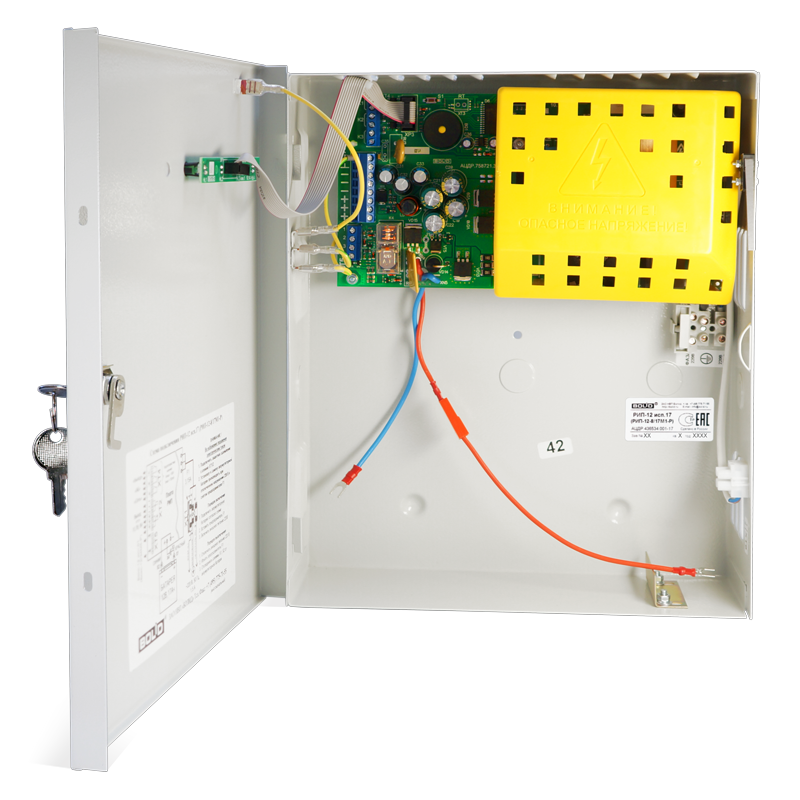

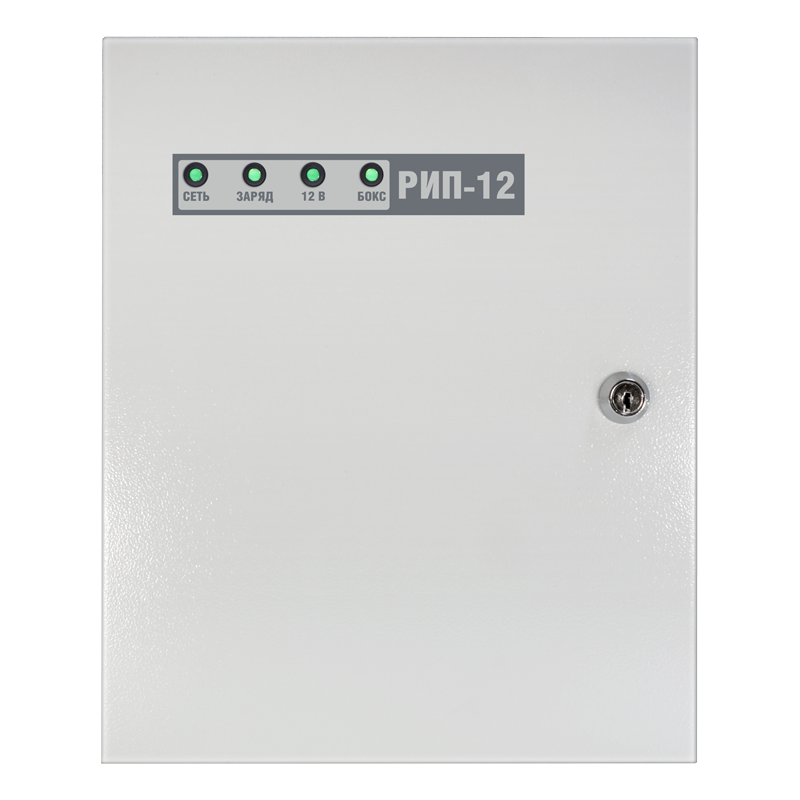

РИП-12 исп.17 (РИП-12-8/17М1-Р)
Резервированный источник питания с микропроцессорным управлением, 12 В, 8 А, емкость АБ до 17 Ач. Металлический корпус.
Производитель: Болид
- Код:
- 00019346
- Артикул
- 589-663-178
- Базовая единица
- шт
10 817 руб.
Предназначен для питания технических средств пожарной автоматики и других слаботочных систем. 12В; 8А (мах 10А); емкость АБ 17Ач (возможность подключения внешних АБ 34Ач); световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ.
Особенности
- Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
- Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» АБ
- от замыкания клемм подключения АБ
- Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ и их состояния
- связи с Боксом по интерфейсу
- Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при ее разряде
- отключение выхода РИП
- потери связи с Боксом
- Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
- Возможность контроля вскрытия корпуса
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Напряжение в сети, В | 150 - 250 |
| Выходное напряжение, В | |
| - при питании от сети | 13,6±0,6 |
| - при питании от АБ | 10...13,6 |
| Номинальный выходной ток, А | 8 |
| Максимальный выходной ток, А (2 мин) | 10 |
| Максимальная мощность потребляемая от сети, В•А | 225 |
| Собственный ток потребляемый от АБ, мА, не более | 90 |
| Защита от превышения выходного напряжения | + * |
| Емкость АБ, А·ч | 17Ач |
| Емкость дополнительных АБ, А*ч | 34 (12В, 17Ач – 2шт.) устанавливаются в Бокс-12/34М4-Р (Бокс-12 исп.01) |
| Звуковой сигнализатор | + |
| Возможность отключения звука | + |
| Количество индикаторов |
4 «СЕТЬ», «ЗАРЯД», «12В», «БОКС» |
| Датчик вскрытия корпуса | + |
| Количество релейных выходов | 3 (оптореле) |
| Максимальное напряжение и ток коммутации | 80 В, 50 мА |
| Время технической готовности | Не более 6 с, при совместной работе с Боксом не более 3 мин. |
| Диапазон рабочих температур | от минус 10 до + 40°C |
| Относительная влажность | до 90% при +25°C |
| Средний срок службы | 10 лет |
| Корпус | Металл IP30 |
| Габариты, мм | 255х310х85 |
| Масса без АБ, кг, не более | 2,5 |
| Подключение РИП (сечение проводов кв.мм) | |
| - к сети | 0,75…2,5 |
| - к нагрузке | 0,5…2,5 |
| - к реле | 0,2…2,5 |
| - к датчику вскрытия | 0,5…2,5 |
* - дополнительная тиристорная защита для подавления внешних выбросов большой энергии и перенапряжений на выходной шире питания
