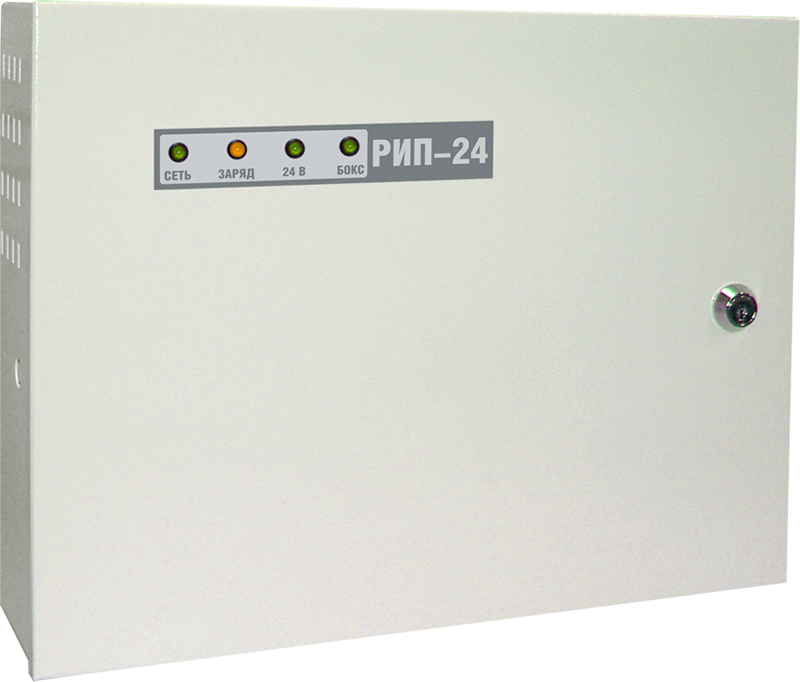

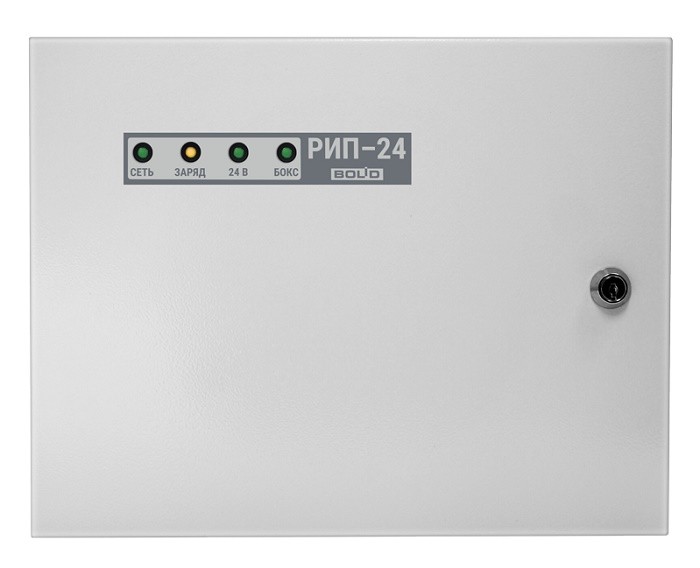

РИП-24 исп.15

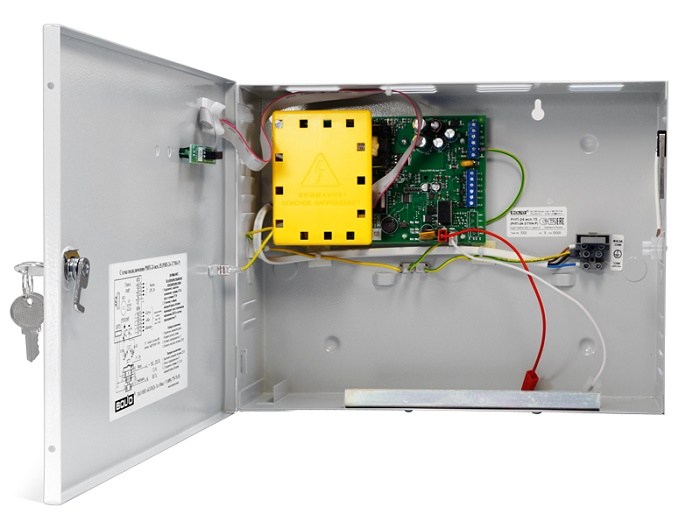

Блок беспереб. питания, 24 В, 3 А (2 мин-4 А), емкость 2х7 Ач. Металлический корпус.
Производитель: Болид
- Код:
- 00019348
- Артикул
- 589-663-309
- Базовая единица
- шт
8 653 руб.
Предназначен для питания технических средств пожарной автоматики и других слаботочных систем. 24В; 3А (мах 4А); емкость АБ 2*7 Ач; световая индикация; звуковая сигнализация; датчик вскрытия корпуса; защита: от перенапряжения, от КЗ, от переполюсовки АБ.
Особенности
- Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
- Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» АБ
- от замыкания клемм подключения АБ
- Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ и их состояния
- связи с Боксом по интерфейсу
- Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
- Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при ее разряде
- отключение выхода РИП
- потери связи с Боксом
- Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
- Возможность контроля вскрытия корпуса
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Напряжение в сети, В | 150 - 253 | |
| Выходное напряжение, В | при питании от сети | 27,2±0,6 |
| при питании от АБ | 20...27 | |
| Номинальный выходной ток, А | 3 | |
| Максимальный выходной ток, А (2 мин) | 4 | |
| Максимальная мощность потребляемая от сети, В•А | 200 | |
| Собственный ток потребляемый от АБ, мА, не более | 30 | |
| Защита от превышения выходного напряжения | + | |
| Емкость АБ, А·ч | 2x7 | |
| Емкость дополнительных АБ, А*ч | 17 (12В, 17Ач – 2шт.) устанавливаются в Бокс-24/17М4-Р (Бокс-24 исп.01) | |
| Звуковой сигнализатор | + | |
| Возможность отключения звука | + | |
| Количество индикаторов |
4 «СЕТЬ», «ЗАРЯД», «24В», «БОКС» |
|
| Датчик вскрытия корпуса | + | |
| Количество релейных выходов | 3 (оптореле) | |
| Максимальное напряжение и ток коммутации | 80 В, 50 мА | |
| Время технической готовности | Не более 6 с, при совместной работе с Боксом не более 3 мин. | |
| Диапазон рабочих температур | от минус 10 до + 40°C | |
| Относительная влажность | до 90% при +25°C | |
| Средний срок службы | 10 лет | |
| Корпус | Металл IP30 | |
| Габариты, мм | 340х270х100 | |
| Масса без АБ, кг, не более | 2,5 | |
| Подключение РИП (сечение проводов кв.мм) | к сети | 0,75…2,5 |
| к нагрузке | 0,5…2,5 | |
| к реле | 0,2…2,5 | |
| к датчику вскрытия | 0,5…2,5 | |
