Астра-863 исп.А

Блок индикаторов, 8 общих, 38 разделов, для ППКУП Астра-8945 Pro, Астра-812 Pro

Производитель: ТЕКО

Код:
00019640
Артикул
Н00002782
Базовая единица
шт
8 399 руб.

Назначение

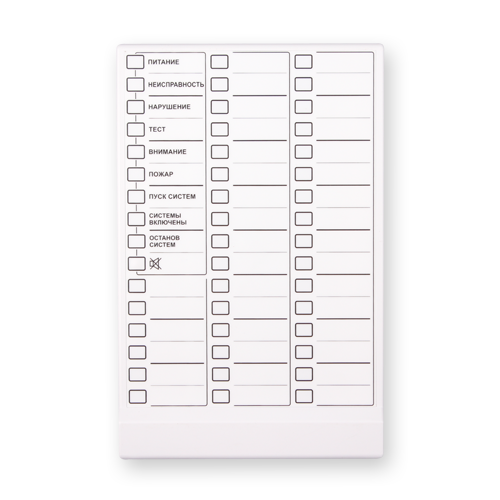

  • отображение обобщенного состояния системы на 8-ми системных светодиодных индикаторах;
  • отображение на 38 светодиодных индикаторах:
    • состояний логических разделов системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro),
    • состояний радиоизвещателей системы Астра-РИ-М с автономным радиорасширителем РР Астра-РИ-М;
  • принятие со входа ТМ идентификаторов Touch memory и передача в ППКОП Астра серии Pro

Особенности

  • Астра-863 исполнение А - основной блок индикации, работающий под управлением ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro) или радиорасширителя РР Астра-РИ-М автономного;
  • информационный обмен с ППКОП  или РР по проводному интерфейсу RS-485;
  • трехцветная индикация извещений по ГОСТ Р 53325;
  • звуковое сопровождение извещений;
  • сброс звукового сигнала кнопкой;
  • два входа питания (основной и резервный) по ГОСТ Р 53325;
  • один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
  • один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя (при работе с ППКОП);
  • информационный интерфейс SL для подключения до 4-х дополнительных блоков расширения Астра-863 исп. АР (48 индикаторов);
  • выход питания для дополнительных блоков расширения Астра-863 исп. АР;
  • программирование привязок индикаторов к разделам системы с помощью программного комплекса мониторинга ПКМ Астра Pro;
  • программирование привязок индикаторов к извещателям системы Астра-РИ-М (при работе с РР автономным) с помощью программы Pconf-RR.

Технические данные

напряжение питания 10÷27 В
потребляемый ток от источника питания 12 В (без учета расширителей), не более* 220 мА
потребляемый ток от источника питания 24 В (без учета расширителей), не более**   150 мА
дальность интерфейса RS-485, не более 1000 м
дальность интерфейса ТМ, не более 25 м

Параметр входа Zone для контроля исправности источников питания:
- напряжение на клеммах в дежурном режиме 5 В
- сопротивление входа в состоянии "Норма" от 3 до 5 кОм
- сопротивление входа в состоянии "Нарушение" от 0 до 3 или более 5 кОм
- время интегрирования входа 300+30 мс
- ток короткого замыкания на клеммах Zone, не более 20 мА

Параметры линии расширения:
- напряжение выхода питания 5 В
- активное сопротивление, не более 100 Ом
- емкость между проводниками, не более 0,033 мкФ
- длина, не более 10 м
- количество подключаемых расширителей, не более 4 шт.

Условия эксплуатации:
- температура от -10 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP30

* подключение одного модуля-расширителя увеличивает ток потребления на 220 мА.
** подключение одного модуля-расширителя увеличивает ток потребления на 150 мА.

Сертификат соответствия требованиям Технического регламента о пожарной безопасности
