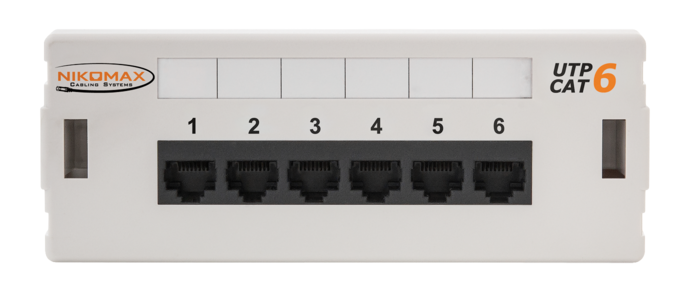

NMC-WP06UE2-GY
Коммутационная панель настенная, 6 портов, Кат.6 (Класс E), 250МГц, RJ45/8P8C, 110, T568A/B, неэкранированная, светло-серая
Производитель: NIKOMAX
- Код:
- 00019858
- Артикул
- NMC-WP06UE2-GY
- Базовая единица
- шт
Описание
Коммутационные панели (патч-панели) предназначены для монтажа кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Корпуса настенных панелей NIKOMAX NMC-WP06UE2-GY (кат.6) и NMC-WP06UD2-GY (кат.5е) состоят из двух частей: основания, которое монтируется на стену, и фронтальной части с IDC контактами и разъемами. Такая конструкция позволяет быстро и удобно производить монтаж кабеля перед установкой панели на стену. Панели выполнены из прочного, качественного пластика, в практичном сером цвете. Каждая вмещает по 6 портов RJ45/8P8C категории 5e или 6. IDC контакты 110 типа с цветной маркировкой по двум стандартам: T568 А и B. Патч-панели совместимы с инструментом NMC-315DR для одновременной заделки нескольких витых пар, что также позволяет заметно ускорить их монтаж. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки
Ключевые возможности
- Универсальные IDC контакты 110/Krone совместимы с вилками 110 типа и инструментом NMC-315DR для одновременной заделки 5-ти пар Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
- Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6)
- Предусмотрены дополнительные площадки для маркировки
- Дополнительные выламывающиеся окошки для подведения кабелей из стены или с другого бока (в случае, если необходимо завести кабели с обеих сторон)
- Панели можно крепить на стену при помощи двустороннего клейкого основания или шурупов
- Цветовая схема разводки по двум стандартам: T568A/B
- Петли для закрепления пучка кабелей нейлоновой стяжкой
- Цветные метки для удобства разводки
- Все порты пронумерованы
Технические характеристики
| Характеристика | Значение |
|---|---|
| Категория |
6 |
| Полоса пропускания, МГц |
250 |
| Исполнение |
Неэкранированное |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Гарантия |
1 год |
| Количество портов |
6 |
| Тип разъёмов |
RJ45/8P8C |
| Материал контактов в разъме |
Фосфористая бронза |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд) |
| Количество подключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
110 |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Материал покрытия IDC контактов |
Олово (100 мкд) |
| Материал пластика |
Высокопрочный, негорючий, соответствует UL94V-0 |
| Маркировка |
Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Монтаж |
Настенный |
| Цвет |
Серый |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
Не более 20 |
| Контактное сопротивление IDC, мкОм |
Не более 2,5 |
| Допустимый диаметр проводников |
~24-22 AWG (0,50-0,65 мм) |
| Материал корпуса |
Пластик, соответствует UL94V-0 |
| Габариты (ШхВхГ), мм |
155x60x44 |
