Коробка соединительная взрывозащищенная для искробезопасных цепей, два кабельных ввода PG9, клеммная колодка WAGO 4гр х 2конт

КСРВ-i-2

Коробка соединительная взрывозащищенная для искробезопасных цепей, два кабельных ввода PG9, клеммная колодка WAGO 4гр х 2конт

Производитель: Спецприбор

Код:
00020181
Артикул
8784120002
Базовая единица
шт
1 824 руб.

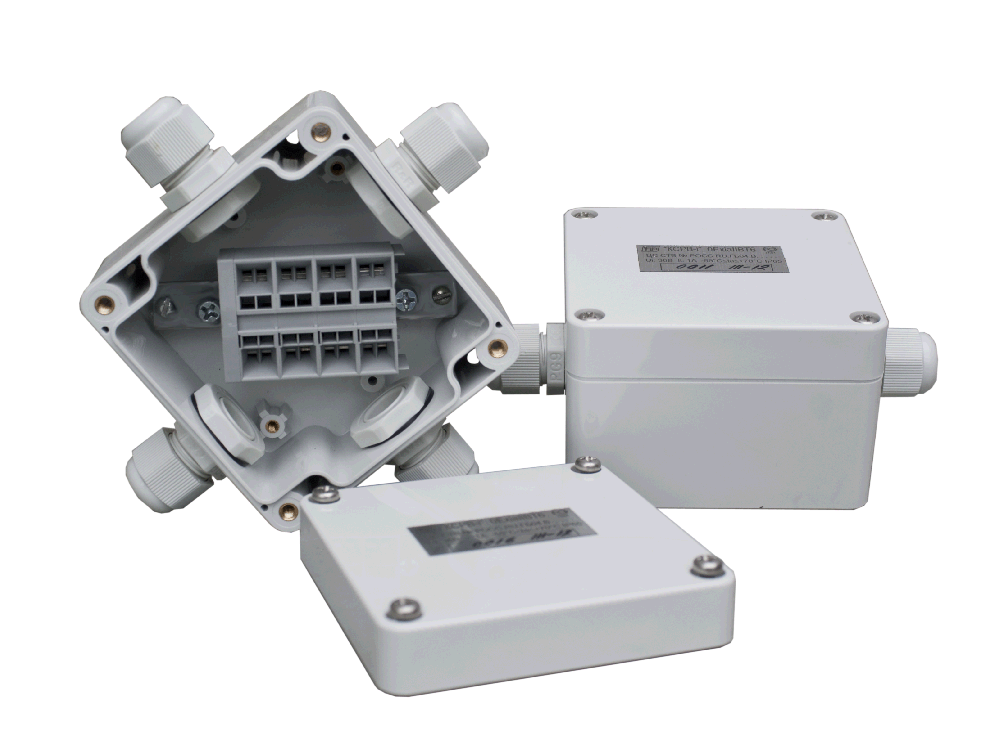

Взрывозащищенные коробки для искробезопасных цепей – КСРВ-i

Предназначены для выполнения соединений (разветвлений) сигнальных искробезопасных электрических цепей во взрывоопасных зонах класса 0 и ниже (по ГОСТ Р 51330.9)  кабелями круглого сечения диаметром от 4 мм до 8 мм.

Область применения – искробезопасные цепи систем пожаро-охранной сигнализации и автоматики.

Коробки имеют маркировку взрывозащиты «0ExiaIIBT6» и соответствуют требованиям ГОСТ Р 51330.0, ГОСТ 51330.10.

Коробки имеют варианты исполнения на 1, 2, 3, 4 кабельных ввода и комплектуются быстрозажимными клеммными колодками WAGO в следующем сочетании количества групп и контактов:

Варианты исполнения взрывозащищенных коробок КСРВ-i:

Обозначение Количество кабельных вводов Количество групп контактов клеммных колодок
КСРВ-i-1 1 4гр. х 2конт.
КСРВ-i-2, КСРВ-i-2У 2 4гр. х 2конт.
КСРВ-i-3 3 4гр. х 4конт.
КСРВ-i-4 4 4гр. х 4конт.
КСРВ-i-2Т 2 4гр. х 2конт.+ 2гр. х 4конт.
КСРВ-i-4Т 4 4гр. х 2конт.+ 2гр. х 4конт.

Коробки с индексом «У» имеют два ввода, расположенных под углом 90º .

Коробки с индексом «Т» предназначены для монтажа термокабеля и отличаются расположенными на противоположных сторонах штуцерами и исполнением клеммных колодок.

Используемые клеммные колодки позволяют подключать к каждому контакту провод общим сечением 0,08…2,5 мм2

Коробки КСРВ-i применяются в частности для выполнения соединений и разветвлений в цепях шлейфов сигнализации искробезопасных приемно-контрольных приборов серии «Яхонт-И», соединения термокабеля и размещения защитных и оконечных резисторов в шлейфах искробезопасных модулей «МИП-Ex» и прочих соединений.

 Особенности:

  • искробезопасное исполнение для взрывоопасных зон класса 0
  • быстрозажимные клеммы WAGO
  • использование кабелей круглого сечения диаметром 4...8 мм
  • работа в жестких климатических условиях.

Основные технические данные и характеристики взрывозащищенных коробок КСРВ-i

Маркировка взрывозащиты 0ExiaIIBT6
Количество кабельных вводов 1, 2, 3, 4
Наружный диаметр кабеля, мм 4…8
Максимальные напряжение и ток соединяемых (разветвляемых) искробезопасных цепей

Ui: 36В

Ii: 1А.
Диапазон допустимых сечений провода, мм2 0,08…2,5
Степень защиты оболочки корпуса IP65
Диапазон рабочих температур окружающей среды, °С,
-55...+70
Габаритные размеры коробки КСРВ-i-4, мм, не более
128х126х55
Габаритные размеры коробки КСРВ-i-1, мм, не более
105х80х55
Масса, кг, не более 0,5
