NMC-KJUE2-NT-WT

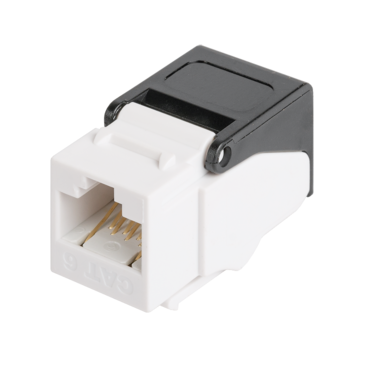

Модуль-вставка NIKOMAX типа KeyStone, кат.6е, RJ45/8Р8С, самозажимной, Т568А/В, неэкранированный, белый
Производитель: NIKOMAX
- Код:
- 00020362
- Артикул
- NMC-KJUE2-NT-WT
- Базовая единица
- шт
Описание
Коммутационные модули типа Keystone предназначены для установки в настенные розетки. С помощью коммутационных модулей организуется подключение рабочих станций к информационной сети. Коммутационный модуль NMC-KJUE2-WT (кат.6) выполнен в неэкранированном исполнении. Разводка кабеля осуществляется по двум стандартам T568A/B. Все модули выполнены в едином дизайне и совместимы со всеми компонентами NIKOMAX. Ширина 17 мм и стандартная высота позволяет устанавливать их в любые наборные патч-панели, в том числе с высотой 0,5U. Заделка модулей осуществляется ударным инструментом с ножом 110 типа или KRONE.
Ключевые возможности
- Контакты с золотым покрытием 50 мкд. Не менее 750-ти циклов подключения Специальный дизайн минимизирует перекрестные наводки в разъеме (для категории 6)
- Прочные защелки надежно фиксируют откидную крышку модуля и при необходимости легко открываются
- Вставка обеспечивает равномерное врезание жил кабеля в ножи IDC контактов. Крестовина во вставке разносит пары в пространстве, уменьшая перекрестные наводки внутри модуля
- Компактные размеры позволяют устанавливать модули в 24-х портовые наборные патч-панели, в том числе c высотой 0,5U
Технические характеристики
| Характеристика | Значение |
|---|---|
| Категория |
6 |
| Полоса пропускания, МГц |
250 |
| Исполнение |
Неэкранированное |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Гарантия |
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Тип разъёмов |
RJ45/8P8C |
| Материал контактов в разъме |
Фосфористая бронза |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд) |
| Количество подключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
Самозажимной |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Материал покрытия IDC контактов |
Олово (100 мкд) |
| Материал пластика |
Высокопрочный, негорючий, соответствует UL94V-0 |
| Монтаж |
Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Цвет |
Белый |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
Не более 20 |
| Контактное сопротивление IDC, мкОм |
Не более 2,5 |
| Допустимый диаметр проводников |
~24-22 AWG (0,50-0,65 мм) |
| Формат |
Keystone |
| Материал корпуса |
Высокопрочный негорючий пластик, соответствует UL94V-0 |
| Габариты (ШхВхГ), мм |
17х19х35 |
