GTSW-88-CP
Линейный тепловой извещатель, химически-устойчивая фторполимерная оболочка, t - 88 °С
Производитель: Спецприбор
- Код:
- 00020565
- Артикул
- 402340104
- Базовая единица
- м
Линейный тепловой извещатель - ИП104 «Гранат - термокабель»
Извещатель пожарный тепловой линейный ИП104 «Гранат - термокабель» (в дальнейшем – извещатель, термокабель) служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине и предназначен для применения в системах пожарной сигнализации совместно с модулями «МИП» СПР.425521.007 ТУ.
Англоязычное обозначение извещателя – IP104 «Granat - TermoSenseWire (GTSW)».
Извещатель имеет варианты исполнения по температуре срабатывания и по устойчивости к различным внешним воздействующим факторам:
°C |
Общего применения |
Устойчивый к агрессивным средам (химически стойкий)(Chemically Proof)* |
|
68 |
A3 |
GTSW - 68 | GTSW - 68-CP |
88 | C | GTSW - 88 | GTSW - 88-CP |
105 | D | GTSW - 105 | GTSW - 105-CP |
138 | F | GTSW - 138 | GTSW - 138-CP |
180 | H | GTSW - 180 | GTSW - 180-CP |
ИП104 «Гранат - термокабель» представляет собой кабель, который позволяет обнаружить источник перегрева в любом месте на всем его протяжении. Термокабель представляет собой единый датчик непрерывного действия и применяется в тех случаях, когда условия эксплуатации не позволяют установку и использование обычных датчиков, а в условиях повышенной взрывоопасности применение термокабеля является оптимальным решением.

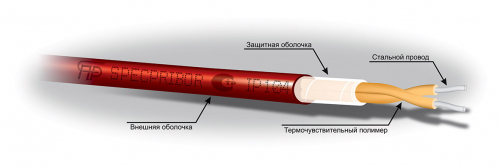

Линейный тепловой извещатель ИП104 «Гранат - термокабель» состоит из двух стальных проводников, каждый из которых имеет изолирующее покрытие из термочувствительного полимера. Проводники с изолирующим покрытием скручиваются для создания между ними механического напряжения, затем покрываются защитной оболочкой и помещаются в оплетку для изоляции от воздействия неблагоприятных условий окружающей среды.
Принцип действия термокабеля:
При достижении порогового значения температуры, под действием давления проводников, происходит разрушение изоляционного покрытия из теплочувствительного полимера, позволяя проводникам войти в контакт друг с другом. Это происходит в первой точке перегрева на трассе термокабеля. Для срабатывания извещателя не требуется ждать нагрева участка, имеющего определенную длину. Термокабель позволяет генерировать сигнал тревоги при достижении температурного порога в любой точке по всей длине кабеля.
Для контроля состояния извещателя пожарного линейного (термокабеля) по всей длине и выдачи дискретных сигналов о состоянии термокабеля во внешние цепи предназначены модули интерфейсные пожарные МИП. Модули имеют функцию контроля удаленноготермокабеля, а так же (в вариантном исполнении) возможность индикации места сработки термокабеля с точностью до 1 метра.
Особенности и преимущества термокабеля GTSW:
- высокая чувствительность на всем протяжении;
- термокабель имеет пять температурных вариантов;
- высокая устойчивость к влажности, пыли, низким температурам и химическим реагентам;
- применение во взрывоопасных зонах;
- несложный монтаж;
- низкая инерционность;
- термокабель не требует обслуживания.
Диапазон температур эксплуатации термокабеля ИП104 «Гранат - термокабель»:
Обозначение |
Рабочий диапазон температуры окружающей среды, °C |
Цвет внешней оболочки |
GTSW - 68 (-CP) | – 55 … 45 | Синий |
GTSW - 88 (-CP) | – 55 … 60 | Красный |
GTSW - 105 (-CP) | – 55 … 75 | Белый |
GTSW - 138 (-CP) | – 55 … 100 | Желтый |
GTSW - 180 (-CP) | – 55 … 130 | Оранжевый |
Выпускаются два типа термокабеля ИП104 «Гранат - термокабель», отличающиеся друг от друга материалом, из которого сделана внешняя защитная оболочка, для использования в самых различных условиях окружающей среды.
Общего применения - термокабель имеет очень прочную экструзионную внешнюю защитную ПВХ оболочку, обеспечивающую полную и надежную защиту кабеля почти во всех условиях окружающей среды. Кабель этой серии является универсальным и хорошо подходит как для промышленного, так и для коммерческого использования. Термокабель заключен в влагостойкую внешнюю защитную оболочку, сохраняющую отличную гибкость при низких температурах окружающей среды.
-CP (Chemically Proof) - термокабель серии -CP имеет прочную фторполимерную внешнюю оболочку, устойчивую к воздействию большинства обычных химикатов*. Предназначен для широкого применения в промышленности и характеризуется высокой эластичностью, устойчивостью к истиранию, воздействию атмосферных условий и исключительной надежностью.
Технические характеристики
* - Устойчивость оболочки термокабеля GTSW-***-CP:
Наименование | Химическая формула | Концентрация, % | Наименование | Химическая формула | Концентрация, % |
Кислоты | Основания | ||||
Уксусная | C2H4O2 | 100 | Раствор аммиака | NH3·H2O | 30 |
Акриловая | C3H4O2 | 100 | Перекись водорода | H2O2 | 60 |
Хромовая | H2CrO4 | 30 | Гидроксид лития | LiOH | 100 |
Хлоруксусная | CH2CICOOH | 50 | Гидроксид калия | KOH | 50 |
Соляная | HCL | 37 | Едкий натрий | NaOH | 50 |
Фтористоводородная | HF | 50 | Карбонат натрия | Na2CO3 | 53 |
Метансульфоновая | CH4O3S | 50 | Нефтепродукты | ||
Пропионовая | C3H6O2 | 100 |
Сырая нефть |
100 | |
Масляная | C4H8O2 | 100 | Трансмиссионное масло | 100 | |
Азотная | HNO3 | 65 | Бензин | 100 | |
Серная | H2SO4 | 98 |
Дизельное топливо |
100 | |
Фосфорная | H3PO4 | 85 | Минеральное масло | 100 |
