ИВС-1

Индикатор выносной световой ИВС-1 ПАШК.425212.009 ТУ

Предназначен для внешней индикации сработанного состояния пожарного извещателя, недоступного для непосредственного обозрения (например, пожарного извещателя, установленного за потолочным перекрытием или извещателя, находящегося в закрытом помещении типа пожарных дымовых ИП212-5А1 (ДИП-5А1) или пожарных дифференциально-тепловых и др. аналогичных, имеющих выходы на внешние индикаторы).

Указания по монтажу

• Рассоедините корпус и основание ИВС-1, отвернув крепежный винт на корпусе крышки.
• Разметьте установку ИВС-1.
• Закрепите основание на стене.

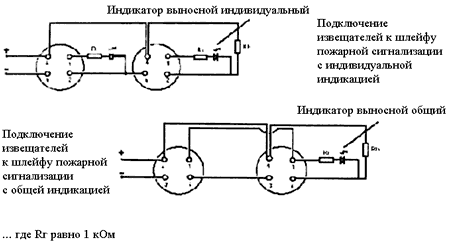

• Подсоедините провода к контактам 1, 2 внутренней колодки ИВС-1, соблюдая полярность включения светодиода.
• Установите корпус на основании и закрутите крепежный винт.
