Яхонт-1И-04

Устройство УПКОП 0149-1-1  "Яхонт-1И"

Предназначено для автономной и централизованной охраны объектов, расположенных во взрывоопасных зонах.

Взрывозащищенное устройство осуществляет непрерывный контроль состояния шлейфа сигнализации (ШС), электропитание и прием сигналов от пожарных и охранных извещателей, выдачу информации на пульт централизованного наблюдения (ПЦН), либо на другой приемно-контрольный прибор, а также выдачу сигналов управления на автоматические средства пожаротушения (АСПТ) и устройства оповещения (УО).

Устройство имеет входную искробезопасную электрическую цепь уровня iа подгруппы IIВ, имеет маркировку взрывозащиты  [Exiа]IIC , соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначено для установки вне взрывоопасных зон помещений и наружных установок.

Устройство имеет варианты исполнения:

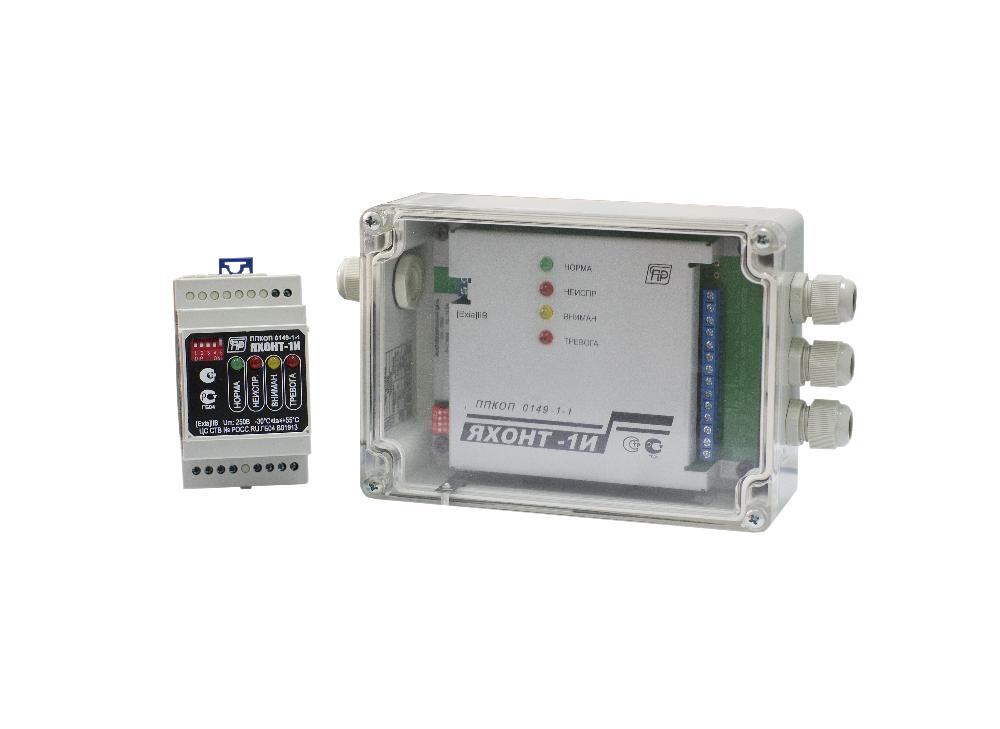

Устройства исп. 01 и исп. 04 являются функционально упрощенными и используются в качестве барьера искрозащиты с подключением к шлейфу сигнализации обычных (неискробезопасных) ППКП. Устройства исп. 04 и исп. 05  выполнены в корпусе, монтируемом на DIN-рейку, и предназначены для установки в герметичный шкаф.

Устройства исп. 02, исп. 03, исп. 05 оснащены интерфейсом RS485 для связи с автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. Обмен информацией осуществляется по протоколу MODBUS.

Устройство исп. 03 имеет повышенное напряжение в шлейфе сигнализации, что необходимо для распознавания двойного срабатывания некоторых типов извещателей.

Электропитание устройства осуществляется номинальным напряжением 12В или 24В от блока резервного питания, либо от приемно-контрольного прибора имеющего выход напряжения питания активных извещателей.

Устройство предназначено для эксплуатации при температуре окружающей среды от минус 30ºС до плюс 50ºС и относительной влажности воздуха до 95% при температуре +35ºС.  Вид климатического исполнения УХЛ3.1 по ГОСТ 15150.

Устройство не выдает ложных извещений  при воздействии электромагнитных помех третьей степени жесткости по приложению М  ГОСТ Р 53325.

Средняя наработка на отказ устройства - не менее 40000 ч.

Средний срок службы устройства до списания - не менее 10 лет.

Устройство обеспечивает:

• контроль состояния ШС по величине его сопротивления;
• контроль исправности ШС по всей их длине с автоматическим выявлением обрыва или короткого замыкания в них;
• контроль несанкционированного доступа внутрь корпуса прибора (кроме исп.04 и 05);
• возможность программирования тактики формирования тревожного и других извещений;
• автоматическую передачу на ПЦН раздельных извещений о тревоге, внимании, а также о неисправностях ШС, прибора и доступе внутрь корпуса прибора;
• местную световую и звуковую сигнализацию раздельных извещений о норме, о неисправности ШС, о внимании и о тревоге;
• включение устройств оповещения (УО) на время 4 минуты при регистрации тревоги;
• формирование стартового импульса запуска средств АСПТ без задержки или с задержкой на 30 секунд после регистрации тревоги;
• возможность отключения фиксации тревожного извещения при использовании в качестве барьера искрозащиты.

Технические характеристики
