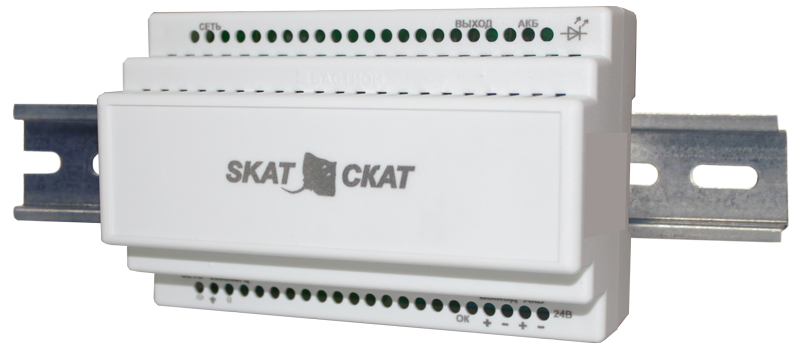

СКАТ-2400М DIN
Блоки бесперебойного питания
24В, 1,3А, кратковременно и в режиме резерва до 1,5 А, Малогабаритный корпус 139х89х65 мм, монтаж на DIN рейку 35 мм,  внешний АКБ 4,5—7 Ач. Соответствует ФЗ 123 и  ГОСТ Р 53325-2009: 3 индикатора и 3 информационных выхода  - Сеть, АКБ, Выход, защита выхода от прегрузки и КЗ.
24В, 1,3А, кратковременно и в режиме резерва до 1,5 А, Малогабаритный корпус 139х89х65 мм, монтаж на DIN рейку 35 мм,  внешний АКБ 4,5—7 Ач. Соответствует ФЗ 123 и  ГОСТ Р 53325-2009: 3 индикатора и 3 информационных выхода  - Сеть, АКБ, Выход, защита выхода от прегрузки и КЗ.
24В, 1,3А, кратковременно и в режиме резерва до 1,5 А, Малогабаритный корпус 139х89х65 мм, монтаж на DIN рейку 35 мм,  внешний АКБ 4,5—7 Ач. Соответствует ФЗ 123 и  ГОСТ Р 53325-2009: 3 индикатора и 3 информационных выхода  - Сеть, АКБ, Выход, защита выхода от прегрузки и КЗ.
24В, 1,3А, кратковременно и в режиме резерва до 1,5 А, Малогабаритный корпус 139х89х65 мм, монтаж на DIN рейку 35 мм,  внешний АКБ 4,5—7 Ач. Соответствует ФЗ 123 и  ГОСТ Р 53325-2009: 3 индикатора и 3 информационных выхода  - Сеть, АКБ, Выход, защита выхода от прегрузки и КЗ.
24В, 1,3А, кратковременно и в режиме резерва до 1,5 А, Малогабаритный корпус 139х89х65 мм, монтаж на DIN рейку 35 мм,  внешний АКБ 4,5—7 Ач. Соответствует ФЗ 123 и  ГОСТ Р 53325-2009: 3 индикатора и 3 информационных выхода  - Сеть, АКБ, Выход, защита выхода от прегрузки и КЗ.
24В, 1,3А, кратковременно и в режиме резерва до 1,5 А, Малогабаритный корпус 139х89х65 мм, монтаж на DIN рейку 35 мм,  внешний АКБ 4,5—7 Ач. Соответствует ФЗ 123 и  ГОСТ Р 53325-2009: 3 индикатора и 3 информационных выхода  - Сеть, АКБ, Выход, защита выхода от прегрузки и КЗ.

СКАТ-2400М DIN

24В, 1,3А, кратковременно и в режиме резерва до 1,5 А, Малогабаритный корпус 139х89х65 мм, монтаж на DIN рейку 35 мм,  внешний АКБ 4,5—7 Ач. Соответствует ФЗ 123 и  ГОСТ Р 53325-2009: 3 индикатора и 3 информационных выхода  - Сеть, АКБ, Выход, защита выхода от прегрузки и КЗ.

Производитель: БАСТИОН

Код:
00021898
Артикул
84
Базовая единица
шт
7 160 руб.

Особенности. СКАТ-2400М DIN обеспечивает

  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию наличия АКБ
  • питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»
  • автоматический переход на резервное питание от аккумуляторной батареи при снижении напряжения электрической сети ниже допустимого уровня (п. 1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»
  • резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы
  • контроль наличия АКБ
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 6 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • автоматическое восстановление выходного напряжения после устранения причины замыкания
  • защиту нагрузки от аварии изделия
  • выдачу информационного сообщения “НАЛИЧИЕ СЕТИ” посредством контактов типа «открытый коллектор»
  • режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

СКАТ-2400М DIN. Технические характеристики

Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…242
Выходное напряжение постоянного тока, В при наличии напряжения сети 220 В, режим «ОСНОВНОЙ» 27,0…27,8
при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ» 20,0…27,8
Номинальный ток нагрузки, А 1,3
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А 1,5
Максимальный ток нагрузки в режиме «РЕЗЕРВ», А 1,5
Ток заряда АКБ (средний), А 0,2
Величина напряжения на аккумуляторе, при котором индикатор АКБ гаснет, В 22,0…23,0
Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В 21,0…22,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
Максимальная мощность, потребляемая от сети переменного тока, ВА, 50
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 7,5
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая емкость АКБ, Ач 4,5—7
Количество АКБ, шт. 2
Характеристики выходов в формате «открытый коллектор» напряжение, В, не более 60
ток, мА, не более 50
Сечение провода, зажимаемого в клеммах колодок, мм2, не более 1,5
Габаритные размеры ШхГхВ, не более, мм без упаковки 139х89х65
в упаковке 152х105х70
Масса, НЕТТО (БРУТТО), кг, не более 0,28 (0,36)
Диапазон рабочих температур, °С -10…+40
Относительная влажность воздуха при 25 °С, %, не более 90
Степень защиты оболочкой по ГОСТ 14254-96 IP20
