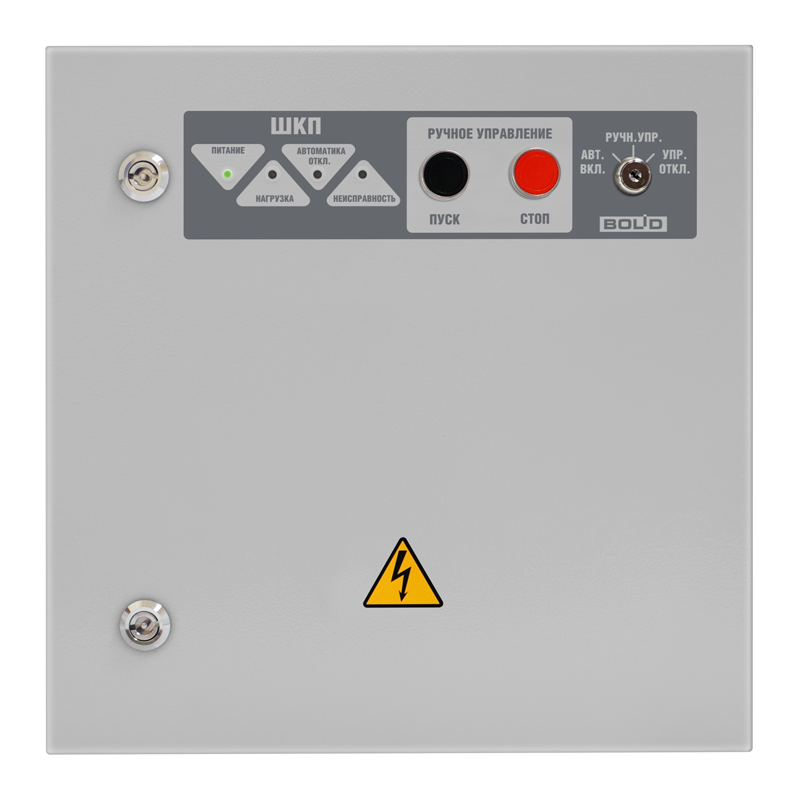

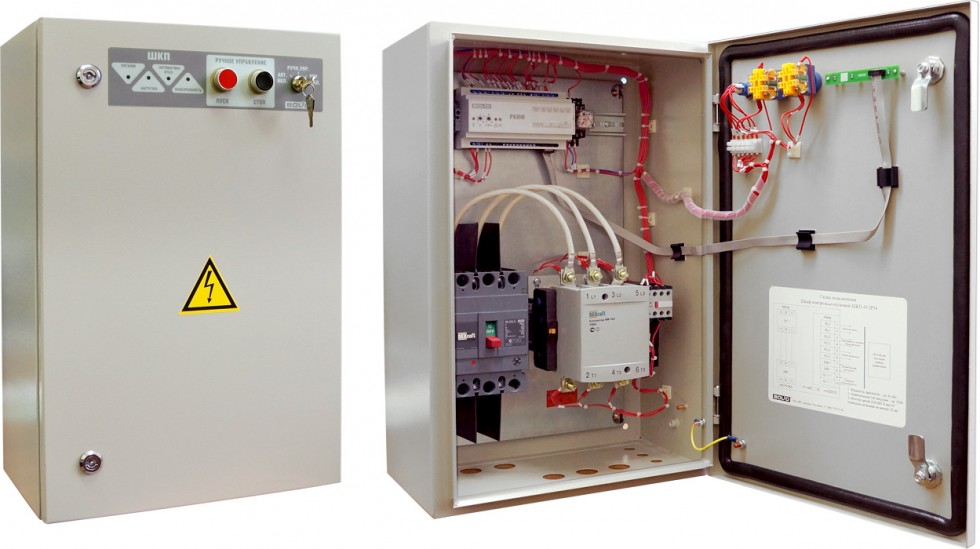

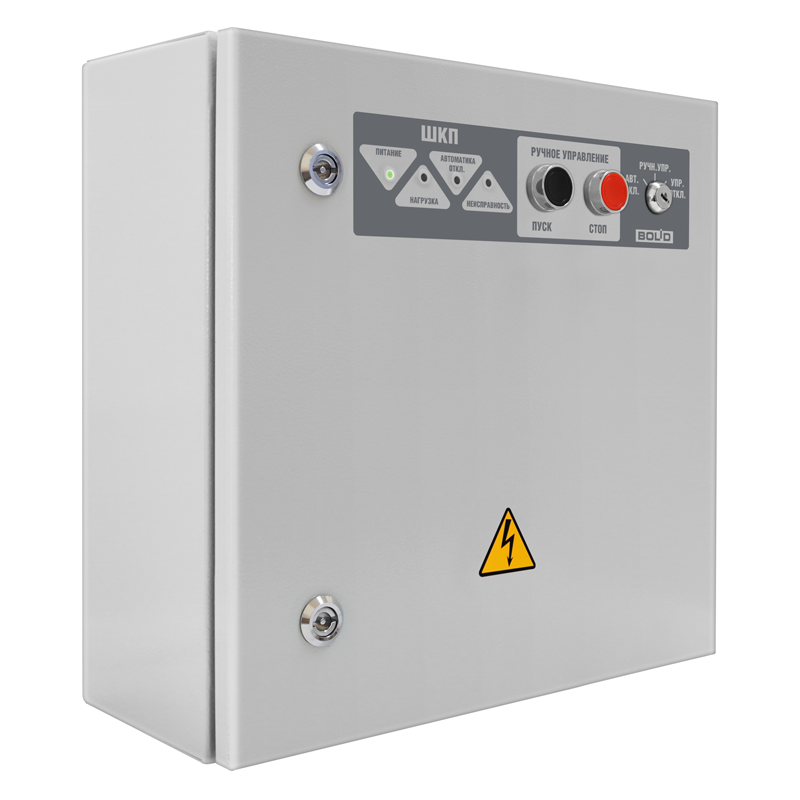

ШКП-10 IP54
Шкаф контрольно-пусковой для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором мощностью до 10 кВт, в корпусе IP54
Производитель: Болид
- Код:
- 00022168
- Артикул
- 645-552-294
- Базовая единица
- шт
27 969 руб.
Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.
- Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
- Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- Контроль исправности цепей управления двигателем
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
- Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
- 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
- Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
- Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
- Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Световая индикация | 4 одноцветных индикатора для отображения состояния ШКП | |||||||||
Питание прибора | от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц | |||||||||
Готовность к работе после включения питания | не более 1 с | |||||||||
Рабочий диапазон температур | от -30 до +50 °C | |||||||||
Относительная влажность | до 98% при +25 °C | |||||||||
Средний срок службы | 10 лет | |||||||||
Тип монтажа | настенный навесной | |||||||||
ШКП-4 | ШКП-10 | ШКП-18 | ШКП-30 | ШКП-30 с УПП | ШКП-45 | ШКП-75 | ШКП-110 | ШКП-110 с УПП | ШКП-250 с УПП | |
Потребляемая мощность, Вт | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 50 | 50 |
Номинальный коммутируемый ток, А | 10 | 25 | 40 | 63 | 63 | 100 | 160 | 250 | 230 | 432 |
Мощность управляемого двигателя, кВт | 4 | 10 | 18 | 30 | 30 | 45 | 75 | 110 | 30-132 | 100-250 |
Степень защиты корпуса |
IP30 IP54 |
IP30 IP54 |
IP30 IP54 |
IP30 IP54 |
IP54 |
IP30 IP54 |
IP30 IP54 |
IP30 IP54 |
IP54 | IP54 |
Габаритные размеры, мм |
400 x400 x170 |
400 x400 x170 |
400 x400 x170 |
400 x400 x170 |
600 x400 x240 |
600 x400 x240 |
600 x400 x240 |
600 x400 x240 |
1000 x500 x350 |
1000 x500 x350 |
Масса прибора, кг | 20 | 20 | 20 | 20 | 20 | 30 | 30 | 30 | 70 | 70 |
