Аппаратура передачи видеосигнала высокой четкости стандарта AHD в реальном времени. Передатчик, приемник - питание 12В±5%. Дальность передачи 0 - 1,1 км (для магистрального кабеля ТППэп) в спектре 50Гц-15МГц. Дискретная установка дальности с шагом 100 м.

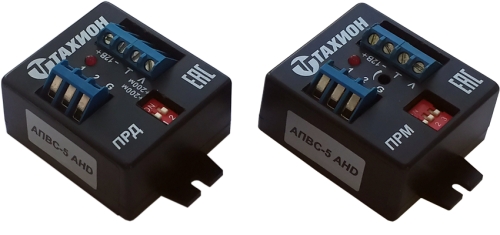

АПВС-5 AHD

Аппаратура передачи видеосигнала высокой четкости стандарта AHD в реальном времени. Передатчик, приемник - питание 12В±5%. Дальность передачи 0 - 1,1 км (для магистрального кабеля ТППэп) в спектре 50Гц-15МГц. Дискретная установка дальности с шагом 100 м.

Производитель: Тахион

Код:
00022264
Артикул
30005
Базовая единица
шт
6 764 руб.

Назначение

Аппаратура передачи видеосигнала АПВС–5 AHD предназначена для передачи как обычного TV-cигнала, так и TV-cигнала высокой чёткости стандарта AHD по витой паре кабеля ТППэп или по витой паре компьютерного кабеля UTP CAT 5E.

Основные технические характеристики:

  • Напряжение питания:
    • передатчик - стабилизированное 12В DC ±5%
    • приёмник - стабилизированное 12В DC ±5%
  • Ток потребления:
    • передатчик - не более 50 мА
    • приёмник - не более 50 мА
  • Входное сопротивление передатчика - 75 Ом
  • Выходное сопротивление приёмника - 75 Ом
  • Номинальный уровень входного и выходного видеосигналов - 1В
  • Дальность передачи видеосигнала:
    • по кабелю ТППэп - 0 ÷ 1100 м
    • по кабелю UTP CAT 5E - 0 ÷ 900 м
  • Диапазон регулировки уровня выходного видеосигнала - ± 3 дБ
  • Диапазон рабочих частот - 50 Гц ÷15 МГц
  • Система защиты рассчитана на кратковременный импульсный
    • разрядный ток с tфронта = 8мкс / tспада = 20мкс - 10 кА
    • передатчик - двухступенчатая защита по входу и выходу
    • приёмник - трёхступенчатая защита по входу
  • Диапазон рабочих температур - – 40°С ¸ +50°С
  • Габаритные размеры - 64 х 42,5 х 25,8 мм
  • Вес комплекта в упаковке, не более - 110 г
