ИК извещатель пожарный открытого пламени "Пульсар 3-014" имеет 2 диапазона спектральной чувствительности. Оптический элемент соединяется с блоком извещателя электрическим кабелем КЭ2 длиной от 1  до 20 м. Оболочка IP55.

Пульсар-3-014Н

ИК извещатель пожарный открытого пламени "Пульсар 3-014" имеет 2 диапазона спектральной чувствительности. Оптический элемент соединяется с блоком извещателя электрическим кабелем КЭ2 длиной от 1  до 20 м. Оболочка IP55.

Производитель: Пульсар

Код:
00022420
Базовая единица
шт
21 888 руб.

Пульсар-3-014Н (4-проводное подключение "открытым опторазвязанным коллектором", t От -10°С до +60°С)

ПРЕИМУЩЕСТВА

  • Охват большой площади контроля (например, 24 м*24 м=576 кв.м., и даже до 800 кв.м.).
  • Уникальная функция выявления реального огня на фоне солнечного света.
  • Высокая скорость реакции на реальный огонь (10 секунд).
  • Настраиваемое время срабатывания.
  • Чувствительный элемент вынесен на электрическом кабеле в металлорукаве со степенью защиты оболочки IP-66.
  • Специальное промышленное исполнение корпуса. Степень защиты оболочки IP-55.
  • 2 диапазона спектральной чувствительности.
  • Фильтрация периодических помех.
  • 100% защита от солнца, гарантия от «ложных срабатываний» на прямой солнечный свет и отраженные блики солнца.
  • Защита от периодических помех при помощи микропроцессорной обработки сигнала.
  • Защита от сварки, искусственных источников освещения и промышленных электромагнитных наводок.
  • Защита от вибрации.
  • Защита от радио- и электромагнитных импульсов, в том числе от раций, сотовых телефонов, телекоммуникационного оборудования, радиолокационных станций (РЛС), коммутационных помех высокой интенсивности.
  • Возможность использования в сложных промышленных условиях.
  • Возможность использования в зонах с высоким уровнем электромагнитных полей.
  • Возможность размещения в зонах со специальными условиями эксплуатации (широкий температурный диапазон, наличие агрессивных компонент, взрывоопасность, труднодоступность, необходимость увеличить угол обзора).
  • Размещение в пожароопасных зонах класса П-I, П-П, П-IIa, П-III, помещениях с окружающей температурой до+85 °С.
  • Возможность внутренней и внешней установки.
  • Надежность, долговечность, эксплуатация на объекте в течение 10 лет и более.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

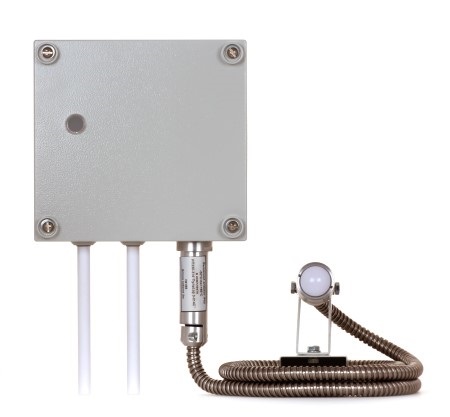

Извещатель «Пульсар 3-014» состоит из блока обработки, помещенного в корпус промышленного исполнения со степенью защиты оболочки IP-55 и чувствительного элемента, со степенью защиты оболочки IP-66. Чувствительный элемент соединяется с блоком обработки электрическим кабелем, помещенным в металлорукав. Электрический кабель состоит из трех каналов связи между блоком обработки и выносным чувствительным элементом.

Оптическое излучение из окружающего пространства поступает на две группы фотоприемников, имеющими различные спектральные характеристики и преобразуется ими в электрические сигналы. Электрические сигналы поступают через каналы связи в блок обработки. Основной канал обработки распознает спектр реального огня, а компенсационный канал распознает спектр излучения различных помех – солнца, сварки, искусственных источников освещения.Каналы обработки оснащены микропроконтроллером, который производит аналого-цифровое преобразование сигналов, анализирует поступление сигнала каждую миллисекунду и производит их сложную математическую обработку. С помощью цифровой фильтрации сигналов благодаря инновационным алгоритмам данная модификация способна выделять и отфильтровывать сигналы периодических оптических помех. Важной особенностью извещателя является его способность отфильтровывать сигналы, что дает гарантию отсутствия ложных срабатываний.

Технические характеристики

Характеристика Диапазон значений
Дальность обнаружения тестового очага пожара ТП-5 (углеводороды) с площадью горения 0,1 кв. м. 30 метров
Дальность обнаружения тестового очага пожара ТП-6 (спирты) с площадью горения 0,2 кв. м. 12 метров
Время срабатывания (типовое значение) 10 секунд
Время срабатывания (максимальное значение, выбирается переключателем ЗД3) 20 секунд
Угол обзора 120 °
Длина электрического  кабеля в нержавеющем металлорукаве От 1 до 25 метров
Допустимая фоновая освещенность от рассеянного солнечного излучения 15000 лк
Допустимая фоновая освещенность от люминесцентных ламп 2000 лк
Допустимая фоновая освещенность от ламп накаливания 800 лк
Периодические оптические помехи с частотой 0Гц–100Гц 2000
Излучение дуговой сварки 15000
Степень защиты оболочки блока обработки IP55
Степень защиты оболочки выносного чувствительного элемента IP66
Рабочий диапазон температуры блока обработки для модификаций «Н» От -10°С до +60°С
Рабочий диапазон температуры выносного чувствительного элемента для модификаций «Н», «НК», «НК2» От -10°С до +60°С
Габаритные размеры  блока обработки 200*200*70 мм
Габаритные размеры выносного чувствительного  элемента 35*35*78 мм
Масса блока обработки не более 3,0 кг
Срок службы изделия 10 лет
