ИПДЛ-152ЛМД(5-60)
Извещатель дымовой оптический линейный однопозиционный, двухпроводный, с отражателем (5-60 метров)
Производитель: ДИП-Интеллект
- Код:
- 00023375
- Артикул
- ИП-212-152ЛМД(5-60)
- Базовая единица
- шт
Однопозиционный двухпроводный линейный пожарный извещатель ИП212-152ЛМД (ИПДЛ-152ЛМД)
Комплект отражателей |
«Большой» – 1 шт. на 20-80 м «Большой» – 2 шт. на 25-100 м «Большой» – 4 шт. на 30-120 м «Малый» и «Супермалый» – по 1 шт. на 5-60 м |
Назначение:
Линейные извещатели серии 152 предназначены для применения в системах пожарной сигнализации и автоматики различных зданий и сооружений. Извещатели способны обнаруживать появление дыма в защищаемых помещениях и передавать на приемно-контрольные приборы как сообщение о пожаре, так и сообщения о возникающих неисправностях (перекрытие луча, загрязнение или запыление линз, потеря связи между компонентами, обнаружение дефектов при самоконтроле). Извещатели разработаны для применения в закрытых отапливаемых и неотапливаемых помещениях, а также в условиях возможного выпадения росы или инея (только модификации с подогревом).
Линейные извещатели серии 152 рассчитаны на долговременную работу в жестких условиях эксплуатации по температуре, влажности, электромагнитным помехам, механическим воздействиям и пр.
Извещатели обеспечивают одинаково высокую обнаружительную способность к различным типам дымов (светло и темноокрашенным, черным, мелко и крупнодисперсионным).
Извещатели производятся в общепромышленном исполнении и могут применяться практически с любыми приемно-контрольными приборами и контроллерами, так как имеют различные модификации по выходным цепям (токовые, релейные, интерфейсные).
Устройство:

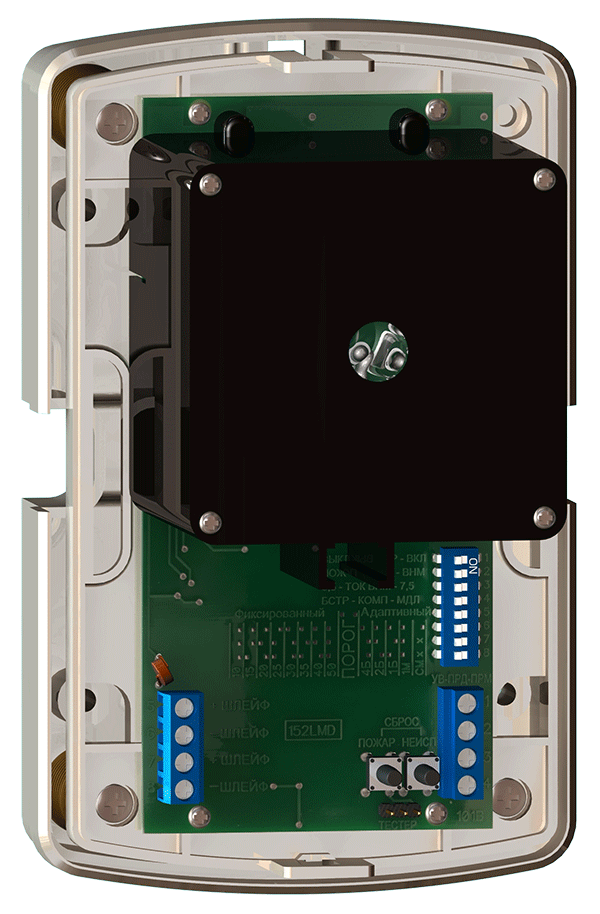

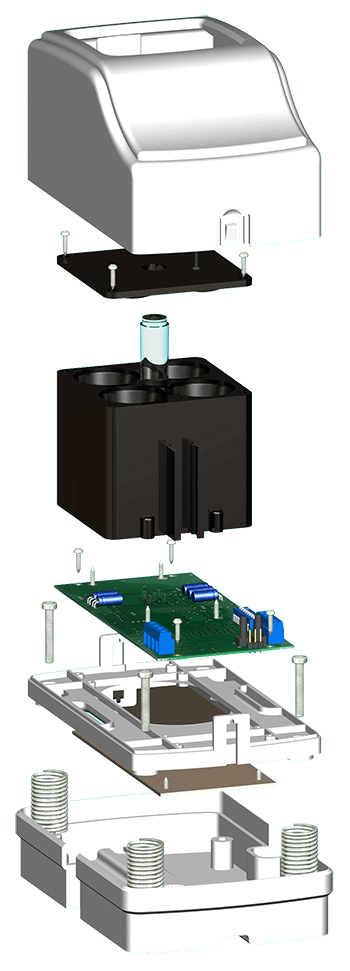

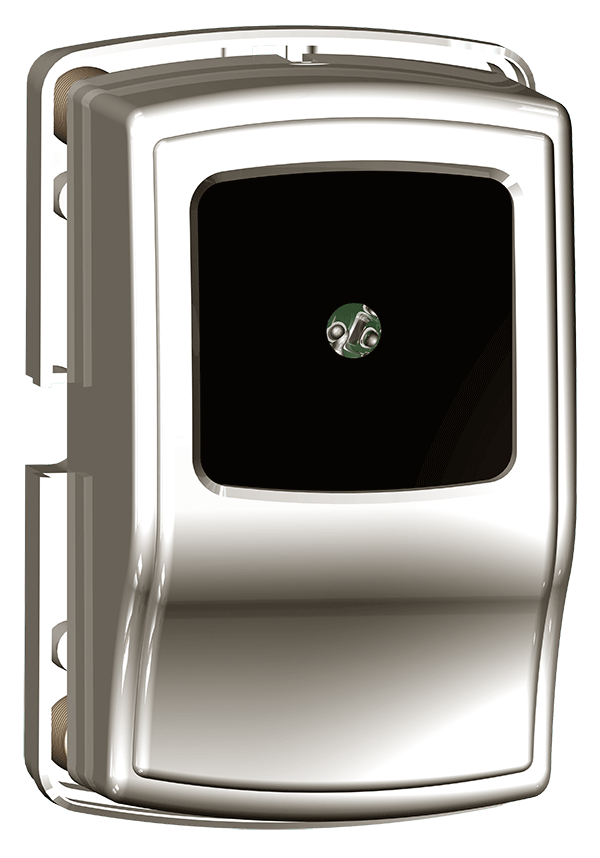

Однопозиционные извещатели ИП212-152ЛМД состоят – из блока приемо-передатчика и рефлектора-отражателя. Внешний вид приемо-перeдатчика представлен на рисунке 1 (без корпуса - на рисунке 2). Внешний вид отражателей (тип Б, тип СМ, тип М) приведен на рисунках 5, 6 и 7 соответственно. Конструкция приемо-передатчика приведена на рисунке 3, конструкция отражателя (тип Б) представлена на рисунке 4.
На оптических системах блоков имеются защелки для установки лазерного юстировочного устройства, которое позволяет достаточно точно совместить оптические оси этого устройства и блока извещателя. В блоках применен пружинно-винтовой юстировочный механизм, позволяющий изменять угол наклона диаграммы направленности на ± 5 градусов в горизонтальной и вертикальной плоскостях.
Оптическая система блоков четырехканальная. В однопозиционных извещателях серии 152 каналы разделены попарно между каналами передатчика и приемника.
Многоканальный принцип организации оптической системы позволяет: увеличить мощность оптического луча, поднять чувствительность приемников без увеличения входных сопротивлений, сделать более плоской вершину диаграммы направленности, уменьшить влияние насекомых, находящихся на линзе, что позитивно сказывается на повышении помехоустойчивости в целом.
Конструкция оптической системы обеспечивает эффективное подавление боковых лепестков диаграммы направленности, а линза, выполненная из селективно-прозрачного для ИК-излучения материала, практически не пропускает видимый свет, что также значительно повышает помехоустойчивость извещателей.
Рефлекторы-отражатели однопозиционных извещателей представляют собой катафоты (световозвращатели) с очень малым углом рассеивания отраженного угла. Их задача максимально вернуть мощность луча в том направлении, откуда он пришел, что обеспечивается за счет тройного отражения луча сложно-конфигурированной и очень точно исполненной задней поверхностью катафота. Высокая эффективность световозвращения катафотов сохраняется при отклонении падающего луча от перпендикуляра к его поверхности до 15 градусов, поэтому им не требуется юстировка при пуско-наладочных работах.

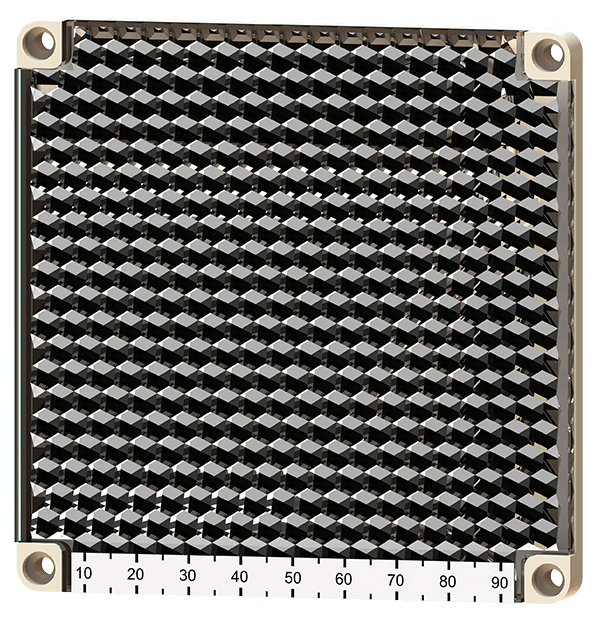

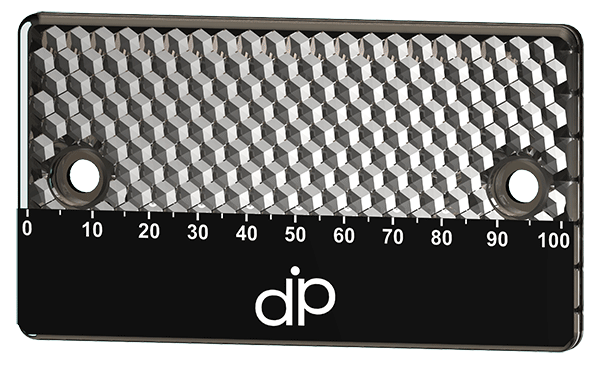

Приведенные рефлекторы-отражатели имеют условное название «большой» (тип Б). Кроме него однопозиционные извещатели могут комплектоваться «малым» (тип М) и «супермалым» (тип СМ) рефлекторами-отражателями.

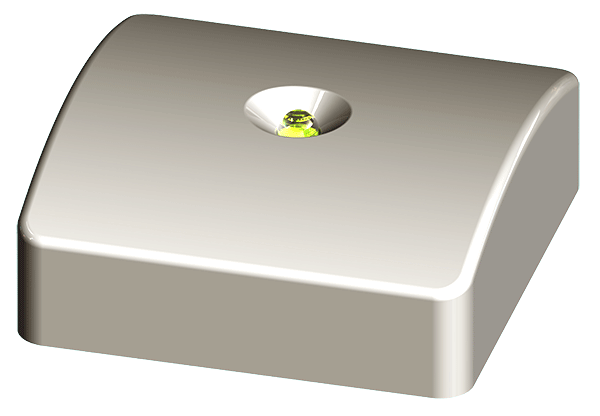

В комплект поставки извещателя также входит выносное устройство приемо-передатчика - УВ-ПРМ-ПРД (рисунок 8). С помощью выносного устройства можно контролировать включенное состояние приемо-передатчика, имитировать сигналы «Пожар» и «Неисправность» а при проверке подключать тестер ИПДЛ-152.
Технические характеристики
Наименование параметра | Значение |
---|---|
Максимальная ширина защищаемого одним извещателем пространства |
не более 9 м (в соответствии с СП5.13130) |
Напряжение питания извещателей | от 10 до 30 В |
Ток, потребляемый извещателями в режиме «Норма»: ИП212-152ЛМД |
не более 0,5 мА |
Ток утечки при питании напряжением обратной полярности | не более 2 мкА |
Длительность отключения питания для сброса | не менее 1,5 с |
Инерционность срабатывания извещателя: типовая максимальная |
6 с 8 с |
Величина сопротивления замкнутых контактов оптореле: типовая максимальная |
8 Ом 10 Ом |
Величина сопротивления разомкнутых контактов оптореле | не менее 500 кОм |
Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя | не менее 500 кОм |
Ток, коммутируемый опторелейными выходами | не более 100 мА |
Напряжение, коммутируемое опторелейными выходами | не более 100 В |
Предельное значение компенсации чувствительности | 3 дБ (50%) |
Габаритные размеры приемо-передатчика | не более 160х100х115 мм |
Масса приемо-передатчика | не более 0,5 кг |
Габаритные размеры устройства выносного УВ-ПРМ-ПРД | не более 55х55х21 мм |
Масса УВ-ПРМ-ПРД | не более 0,04 кг |
Габаритные размеры рефлектора-отражателя: «супермалый» (тип СМ) «малый» (тип М) «большой» (тип Б) |
не более 115х65х8 мм не более 100х100х9 мм не более 245х210х14 мм |
Масса рефлектора-отражателя: «супермалый» (тип СМ) «малый» (тип М) «большой» (тип Б) |
не более 0,04 кг не более 0,06 кг не более 0,5 кг |
Диапазон рабочих температур основной модификации | от минус 30 до + 55°С |
Максимально-допустимая относительная влажность основной модификации |
95% |
Максимально допустимая частота вибрации | 55 Гц |
Максимально-допустимая освещенность в месте установки | 12 000 лк |
Степень жесткости по устойчивости к воздействию ЭМП | третья |
Степень защиты оболочки по ГОСТ 14254 | IP 40 |
