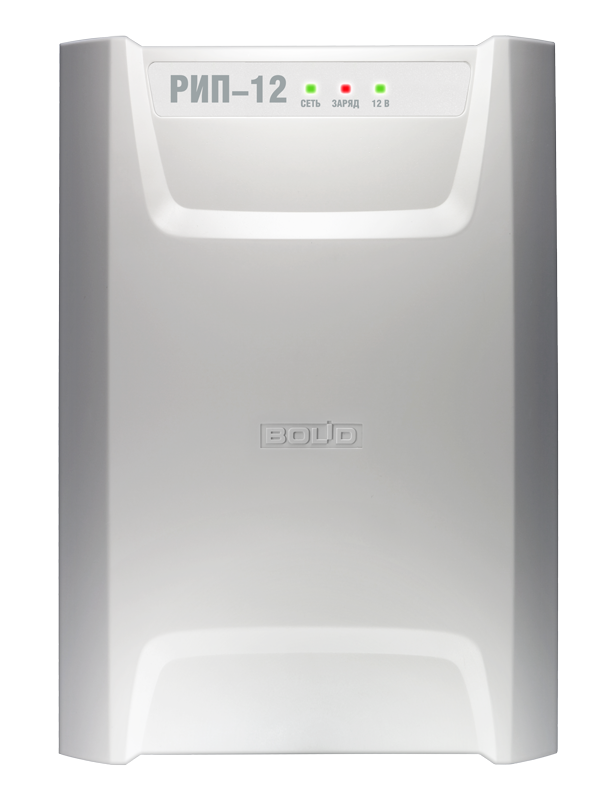

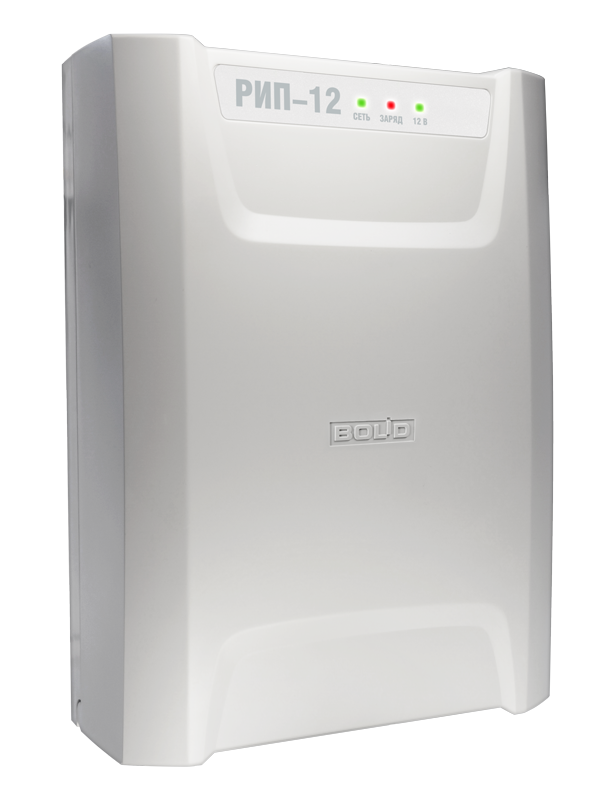

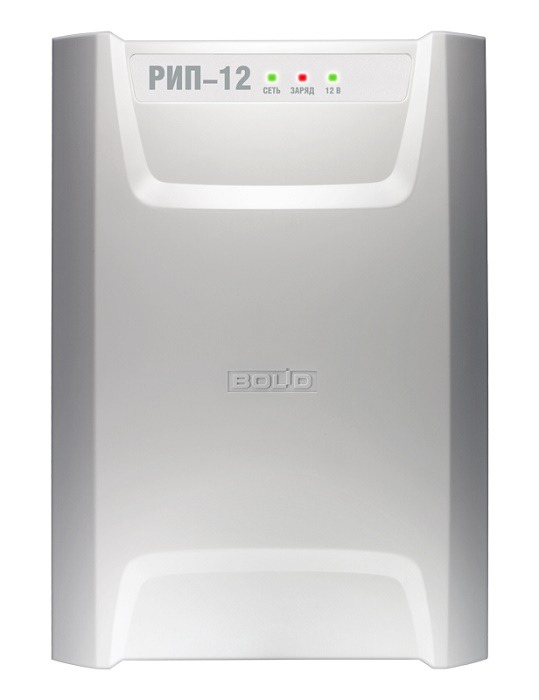

РИП-12 исп.18 (РИП-12-3/17П1)
Резервированный источник питания с микропроцессорным управлением, 12 В, 3 А (10 мин-4 А), световая и звуковая индикация режимов, до 17 А/ч и внешних до 34 А-ч, защита от переразряда. Пластмассовый корпус
Производитель: Болид
- Код:
- 00023381
- Артикул
- 673-021-200
- Базовая единица
- шт
Предназначен для группового питания приборов охранной сигнализации, систем контроля доступа и автоматики. 12В; 3А (мах 4А); рекомендуемая емкость АБ 17Ач, (возможность подключения внешних АБ 34Ач); световая индикация; звуковая сигнализация; защита: от перенапряжения (2 ступени), от КЗ, от переполюсовки АБ; пластиковый корпус.
Особенности
- Защита от переполюсовки аккумуляторной батареи (АБ) и замыкания клемм
- Защита от короткого замыкания или перегрузки по току с полным восстановлением работоспособности после устранения неисправности
- Контроль напряжения АБ и исправности цепей ее подключения
- Автоматическое отключение АБ от нагрузки при ее глубоком разряде для сохранения работоспособности
- Защита от превышения допустимого напряжения на АБ
- Световая индикация и звуковая сигнализация аварийных состояний
- Работа на нагрузку с большими пусковыми токами без разряда АБ: при включении исполнительных механизмов, АСПТ и т.п.
- Выход «Авария сети» для дистанционной сигнализации

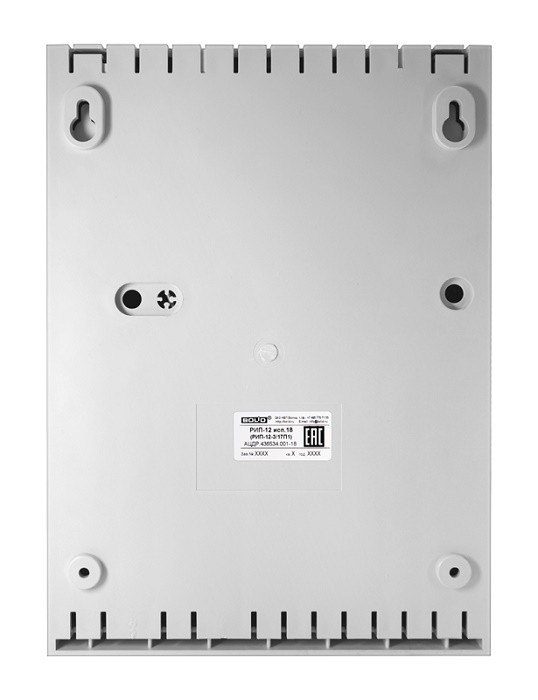

- Тип монтажа – поверхностный, настенный
Технические характеристики
Напряжение в сети, В | 150-250 |
Выходное напряжение, В | |
- при питании от сети | 13,6±0,6 |
- при питании от АБ | 10…13,6 |
Номинальный выходной ток, А | 3 |
Максимальный выходной ток, А (2 мин) | 4 |
Двойная амплитуда пульсаций выходного напряжения, мВ, не более | 120 |
Емкость АБ, А·ч | 17* |
Наличие звукового сигнализатора | + |
Количество индикаторов | 3 |
Наличие выхода «Авария сети» (открытый коллектор «ОК») | + |
Контроль напряжения АБ, индикация заряда | + |
Защита от превышения выходного напряжения | 2 ступени |
Подключение РИП (сечение провода мм2): | |
- к сети | 0,75…2,5 |
- к нагрузке | 0,5…2,5 |
Диапазон рабочих температур | от минус 10 до + 40 °C |
Относительная влажность | до 90% при +25 °C |
Корпус | Пластик IP30 |
Габариты, мм | 230х320х110 |
Масса без АБ, кг, не более | 1,5 |
Тип монтажа | Настенный, навесной |
* - позволяют подключение дополнительных внешних аккумуляторов ёмкостью 17А*ч (2 шт. размещаются в отдельном боксе) для увеличения времени работы в резервном режиме.
