Контроль до 192 радиоустройств Астра-РИ-М через встроенный радиомодуль, до 250 радиоустройств Астра-Zитадель через Астра-Z РР,

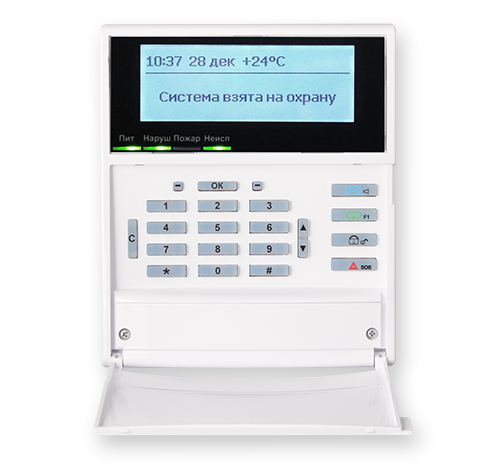

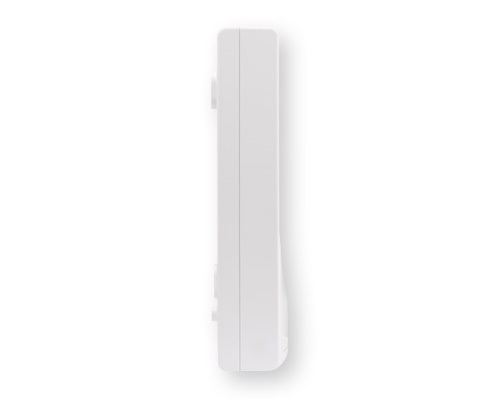

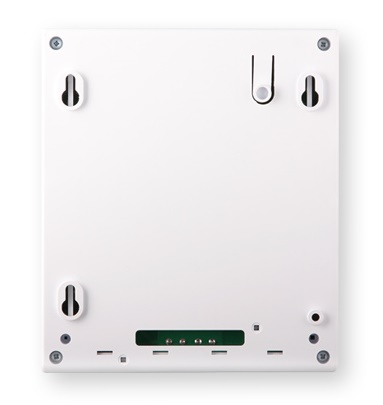

Астра-812 Pro

Контроль до 192 радиоустройств Астра-РИ-М через встроенный радиомодуль, до 250 радиоустройств Астра-Zитадель через Астра-Z РР,

Производитель: ТЕКО

Код:
00023565
Артикул
Н00003323
Базовая единица
шт
13 272 руб.

Назначение

  • организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;
  • контроль состояния радиоканальных извещателей системы Астра-РИ-М через встроенный радиомодуль МРР и радиорасширители РР Астра-РИ-М (433 МГц);
  • контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители  РР  Астра-Z (2,4 ГГц);
  • контроль состояния охранно-пожарных ШС через расширители проводных зон Астра-713;
  • отображение всех извещений на жидкокристаллическом экране с детализацией до индивидуального извещателя/ШС;
  • организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;
  • выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;
  • информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;
  • информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейсы USB/RS-485/LAN;
  • дистанционный мониторинг и управление системой через модули коммуникации Астра-GSM, Астра-LAN.

Особенности

  • встроенный радиомодуль МРР Астра-РИ-М (433 МГц)
  • количество контролируемых радиоустройств разных типов встроенным радиомодулем МРР Астра-РИ-М – 192
  • монохромный ЖК-дисплей для отображения системной информации
  • встроенная клавиатура
  • четыре двухцветных индикатора для отображения обобщенной информации (питания, разделов, оборудования)
  • встроенный звуковой сигнализатор
  • два входа питания (основной и резервный) по ГОСТ Р 53325;
  • 2 программируемых входа охранного/технологического типа:
    • клеммы «Z1-GND» - в заводских установках клеммы используются для контроля исправности источников питания ППКОП согласно ГОСТ Р 53325,
    •  клеммы «Z2-GND» - свободны для назначения пользователем;
  • входы «Z1-GND» и «Z2-GND» могут быть использованы для подключения охранных или технологических извещателей без питания по шлейфу;
  • 6 встроенных программируемых выходов:
    • 2 сигнальных слаботочных реле типа «сухой контакт»,
    • 1 силовое реле,
    • 3 выхода типа «открытый коллектор»;
  • встроенный информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РР Астра-РИ-М, РР Астра-Z, РП Астра-713, ПКУ Астра-814 Pro, БИ Астра-863 исп. А, БИУ Астра-863 исп.Б, МР Астра-823/824;
  • USB разъем для связи с ПК с установленным программным комплексом мониторинга (ПКМ) Астра-Prо (настройка, мониторинг, смена ПО);
  • один универсальный слот для установки одного из следующих сменных модулей  (модули в комплект поставки ППКОП не входят, поставляются отдельно):
    • Астра-GSM (обеспечивает обмен информацией по каналам мобильной сотовой связи стандарта GSM 900/1800 МГц с целью передачи речевых сообщений, цифровых сообщений (в форматах Contact ID, SIA FSK, Аргус-СТ, Pro-Net и SIA-IP), SMS-сообщений (в формате Ademco SMS и текста), а также для дистанционного управления ППКОП с телефонов пользователей),
    • Астра-LAN (обеспечивает обмен информацией через сетевой интерфейс LAN (Ethernet 10/100 Base-T) с целью передачи цифровых сообщений в форматах Pro-Net, SIA-IP), а также дистанционного управления ППКОП с помощью ПКМ Астра-Pro,
    • Астра-RS-485 (обеспечивает ППКОП дополнительным, независимым от встроенного, интерфейсом стандарта EIA RS-485 для подключения дополнительно до 125 устройств марки «Астра» или для информационного обмена с ПКМ Астра Pro через интерфейс RS-485);
  • постановка на охрану/снятие с охраны осуществляется:
    • с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (РПУ Астра-Р исп. ТМ, РПУ Астра-РИ-М, клавиатуры Астра-КТМ-С),
    • идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand,
    • с использованием PIN кодов, вводимых через клавиатуру ППКОП Астра-812 Pro, ПКУ Астра-814 Pro либо через модуль мониторинга ПКМ Астра-Pro,
    • с использованием радиоканальных брелоков РПДК Астра-РИ-М и Астра-Z-3245,
    • дистанционно через SMS/DTMF команды;
  •  программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro.

Основные данные

  • суммарное количество подключаемых радиорасширителей РР Астра-РИ-М и/или РР Астра-Z – до 4 шт.
  • количество поддерживаемых извещателей системы Астра-РИ-М  – до 192 шт.
  • количество поддерживаемых извещателей системы Астра-Zитадель через РР Астра-Z – до 250 шт.
  • общее количество поддерживаемых радиоизвещателей и радиоустройств – до 250 шт.
  • количество подключаемых проводных расширителей (РП) Астра-713 – до 10 шт.
  • общее количество ШС, поддерживаемое ППКОП – до 82 шт.
  • общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 125 шт.
  • количество подключаемых блоков реле Астра-823/Астра-824 – до 125 шт.
  • количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8 шт.
  • количество подключаемых блоков индикации Астра-863 – до 40 шт.
  • количество логических разделов – 250
  • количество зон оповещения – 10
  • количество универсальных системных выходов – 500
  • количество пользователей – 250
  • количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 1000
  • количество подключаемых считывателей – до 50
  • журнал событий на 10000 событий

Технические данные

Рабочие частоты:
- литера 1
433,42 МГц
- литера 3 434,42 МГц

напряжение электропитания от 10 до 27 В

Ток потребления от источника электропитания 12 В / 24 В:
  - без сменных модулей
120 мА / 90 мА
  - с модулем Астра-GSM 210 мА / 120 мА
  - с модулем Астра-LAN 190 мА / 115 мА
  - с модулем Астра-PSTN 160 мА / 100 мА
  - с модулем Астра-RS-485 150 мА / 100 мА

Параметры ШС (клеммы Z1-GND, Z2-GND):
- напряжение на клеммах ШС в дежурном режиме от 10 до 26,5 В
- ток короткого замыкания, не более 20 мА
- сопротивление проводов, подключенных к входу ШС, не более 220 Ом
- минимальное время нарушения ШС 70 мс

Сопротивление* ШС в состоянии:
- "норма" от 3 до 5 кОм
- "нарушение"  от 0 до 3 или более 5 кОм

Реле 1 (клеммы RELAY1):
- максимальное напряжение нагрузки, АС 250 В
- максимальное напряжение нагрузки, DС 27 В
- максимальный ток нагрузки, АС, DC 5 А

Реле 2, 3 (клеммы RELAY2, RELAY3):
- максимальное напряжение нагрузки 100 В
- максимальный ток нагрузки 0, 1 А

Выходы типа "открытый коллектор" (клеммы ОС1, ОС2, ОС3):
- максимальное напряжение нагрузки 27 В
- максимальный ток нагрузки 0,5 А

Максимальная длина линии интерфейса:
- ТМ 25 м
- WD 25 м
- RS-485 1000 м

время технической готовности 60 с
габаритные размеры прибора 174х150х43 мм
масса прибора 0,45 кг

Условия эксплуатации:
- температура от -10 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP30

Информативность

  • четыре трехцветных индикатора:
    • индикатор «ПИТ» - состояние питания всех устройств системы
    • индикатор «НАРУШ» - общее состояние охранных разделов
    • индикатор «ПОЖАР» - общее состояние пожарных разделов
    • индикатор «НЕИСП» - общее состояние оборудования, неисправности
  • программируемые релейные выходы RELAY1 - RELAY3 (физические выходы №1 - 3);
  • программируемые выходы типа «открытый коллектор» OC1 - OC3 (физические выходы №4 - 6);
  • встроенный звуковой сигнализатор (физический выход №7)
  • вход/выход интерфейсной линии RS-485;
  • 4 универсальных входа/выхода (клеммы А1-А4) для сменного модуля, установленного в слот
  • интерфейс USB 2.0 для связи с ПК

Сертификат соответствия требованиям Технического регламента о пожарной безопасности
