Гранд Магистр-БУ ПУ+РИП v.3

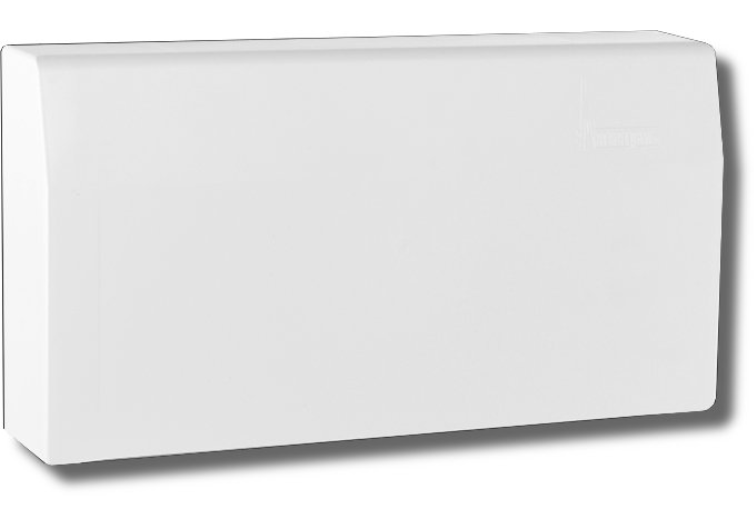

Блок управления в пластмассовом корпусе. 1 зона пожаротушения, 2 шлейфа, РИП
Производитель: Магистр
- Код:
- 00023585
- Базовая единица
- шт
9 850 руб.
Блок управления является обязательной частью прибора, предназначен для подключения ШС, цепей оповещения и управления средствами пожаротушения в одной зоне по одному направлению.
Количество блоков управления в приборе зависит от количества контролируемых зон. Блоки выпускаются в исполнении со встроенным РИП (в состав входят корпус из пластика с металлической платформой для установки АКБ, плата обработки, импульсный источник питания от сети 220В)
Технические характеристики
| Блок управления со встроенным РИП Количество пожарных ШС | 2 |
| ШС блокировки пуска | 1 |
| ШС контроля массы тушащего вещества | 1 |
| ШС контроля давления тушащего вещества | 1 |
| ШС дистанционного пуска | 1 |
| Количество выходов (электронные ключи) для подключения оповещателей | 4 |
| Количество реле ПЦН | 3 |
| Максимальное время задержки пуска | 120 сек. |
| Напряжение питания от сети переменного тока 50 Гц | 130-280 В |
| Тип аккумуляторной батареи для встроенного РИП | 12 В / 7 Ач |
| Ток, потребляемый блоком управления без учета внешней нагрузки | 0,11 А |
| Напряжение, выдаваемое блоком управления на внешнюю нагрузку | 12±2 В |
| Максимальный ток нагрузки одного электронного ключа | 1 А |
| Максимальный суммарный ток нагрузки выходов по цепи 12 В | 1,2 А |
| Время реакции на нарушение шлейфа | 300 мс |
| Напряжение, выдаваемое на клеммы «ПУСК» | 12 / 24 В |
| Максимальный ток нагрузки пусковой цепи, не более | 1 А |
| Сопротивление оконечного резистора ШС | 7,5 кОм |
| Максимальное сопротивление проводов ШС, не более | 220 Ом |
| Допустимое сопротивление пусковой цепи | 5-80 Ом |
| Параметры переключаемой группы контактов реле ПЦН | ~ 120 В; 1 А / 24 В; 2 А |
| Диапазон рабочих температур | от минус 30 до 55 С |
| Габаритные размеры блока, не более | 345х180х90 мм |
| Масса блока без аккумулятора, не более | 1,2 кг |
Напряжение на клеммах ШПС и токи состояний:
| Сопротивление шлейфа | Напряжение на шлейфе | Ток, потребляемый шлейфом | Соответствующее состояние ШПС |
| Ниже 0,2 кОм | 0…3,5 В | 20…17,5 мА | Неисправность |
| 0,22…1,1 кОм | 3,5…11,0 В | 16…10 мА | Пожар |
| 1,5 … 2,4 кОм | 11,7…14,5 В | 7,8 …6 мА | Внимание |
| 2,8…8,4 кОм | 14,6…17,6 В | 5,2…2,1 мА | Норма |
| 9…11 кОм | 17,9…18,3 В | 2…1,6 мА | Внимание |
| 12…14 кОм | 18,30…18,6 В | 1,5…1,3 мА | Пожар |
| Выше 15 кОм | 18,6…20 В | 1,2…0 мА | Неисправность |
