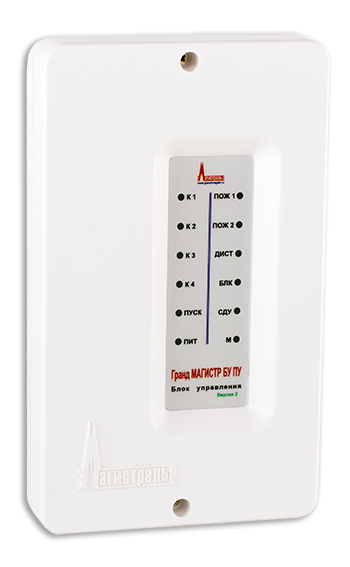

Гранд Магистр-БУ ПУ v.3
Блок управления в пластмассовом корпусе. 1 зона пожаротушения, 2 шлейфа, 12V
Производитель: Магистр
- Код:
- 00023586
- Базовая единица
- шт
5 476 руб.
Блок управления является обязательной частью прибора, предназначен для подключения ШС, цепей оповещения и управления средствами пожаротушения в одной зоне по одному направлению.
Количество блоков управления в приборе зависит от количества контролируемых зон. Блоки выпускаются в исполнении с питанием от внешнего источника 12 В
Технические характеристики
| Количество пожарных ШС | 2 |
| ШС блокировки пуска | 1 |
| ШС контроля массы тушащего вещества | 1 |
| ШС контроля давления тушащего вещества | 1 |
| ШС дистанционного пуска | 1 |
| Количество выходов (электронные ключи) для подключения оповещателей | 4 |
| Количество реле ПЦН | 1 |
| Максимальное время задержки пуска | 120 сек. |
| Напряжение питания от внешнего источника | 12±2 В |
| Ток, потребляемый блоком управления без учета внешней нагрузки | 0,08 А |
| Напряжение, выдаваемое блоком управления на внешнюю нагрузку | 12±2 В |
| Максимальный ток нагрузки одного электронного ключа | 1 А |
| Максимальный суммарный ток нагрузки выходов по цепи 12 В | 1,2 А |
| Напряжение на клеммах ШПС и токи аналогичны блоку управления со встроенным РИП Время реакции на нарушение шлейфа | 300 мс |
| Напряжение, выдаваемое на клеммы «ПУСК» | 12 / 24 В |
| Максимальный ток нагрузки пусковой цепи, не более | 1 А |
| Сопротивление оконечного резистора ШС | 7,5 кОм |
| Максимальное сопротивление проводов ШС, не более | 220 Ом |
| Допустимое сопротивление пусковой цепи | 5-80 Ом |
| Параметры переключаемой группы контактов реле ПЦН | ~ 120 В; 1 А / 24 В; 2 А |
| Диапазон рабочих температур | от минус 30 до 55 С |
| Габаритные размеры блока, не более | 200х118х43 мм |
| Масса блока, не более | 0,4 кг |
