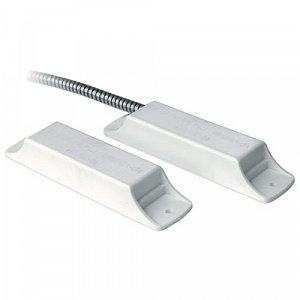

Магнитоконтактный взрывозащищенный извещатель, на металл, ОЕхiaIICT6 IP66 , НР, МГШВЭ 2х0,35, вывод 2,5м*

ИО-102-26/В исп.30

Магнитоконтактный взрывозащищенный извещатель, на металл, ОЕхiaIICT6 IP66 , НР, МГШВЭ 2х0,35, вывод 2,5м*

Производитель: Магнито-Контакт

Код:
00023808
Артикул
ИО 102-26/В исп.30 "Аякс"
Базовая единица
шт
6 017 руб.

Извещатели предназначены для контроля положения перемещающихся отдельных частей конструкций и механизмов при выполнении различных технологических процессов в машиностроительной, нефтехимической, газовой промышленности. Извещатели применяются на поднадзорных производствах и объектах согласно маркировке взрывозащиты в соответствии с паспортом на извещатель, а также требованиями главы 7.3 ПУЭ.

Извещатели имеют уровень защиты «особо взрывобезопасный» и имеют маркировку взрывозащиты 0ExiaIICT6 Х по ГОСТ Р51330.0-99.

  • Корпуса изделий 10-й серии исполнение 10, 20, 30, 40 выполнены из антистатичного пластика

Область применения извещателей – как взрывобезопасные, так и взрывоопасные зоны, где по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к категориям взрывоопасности IIA, IIB и IIC и группам взрывоопасности Т1, Т2, Т3, Т4, Т5, Т6 по ГОСТ 12.1.011-78, а также зоны классов В-II, B-IIа, с образованием взрывоопасных смесей пыли и волокон с воздухом по ПУЭ.

Знак «Х», стоящий после маркировки взрывозащиты в ИО 102-26/В «АЯКС», изготавливаемых с постоянно присоединенным кабелем, означает, что при их монтаже необходимо подсоединение свободного конца кабеля согласно требованиям п. 14.1 ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ 30852.0-2002 (МЭК 60079-0:1998).

ИО 102-26/В «АЯКС», должны применяться с сертифицированными в установленном порядке искробезопасными источниками электропитания, имеющими искробезопасные электрические цепи уровня «ia», удовлетворяющими требованиям п. 12.2.5 ГОСТ Р 51330.13-99 ГОСТ 30852.13-2002 (МЭК 60079-14:1996).

Извещатели рассчитаны для эксплуатации при температурах окружающего воздуха от минус 40 до плюс 50 С и при относительной влажности воздуха до 93% при температуре плюс 40С. По способу защиты человека от поражения электрическим током извещатель соответствует классу "III" по ГОСТ 12.2.007.0-75.

Степень защиты оболочки извещателя – IP66 по ГОСТ 14254.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТИП ИЗДЕЛИЯ РАССТОЯНИЕ МЕЖДУ ДАТЧИКОМ И МАГНИТОМ В ЗАМКНУТОМ (ПЕРЕКЛЮЧЕННОМ) СОСТОЯНИИ РАССТОЯНИЕ МЕЖДУ ДАТЧИКОМ И МАГНИТОМ В РАЗОМКНУТОМ (НЕ ПЕРЕКЛЮЧЕННОМ) СОСТОЯНИИ
исп.: 30 30 мм и менее 70 мм и более

Для всех исполнений изделия сопротивление замкнутых контактов, Ом, не более 0,5.

Сопротивление изоляции между замкнутыми выводами датчика и корпусом не менее 20 МОм в нормальных климатических условиях, при повышенной относительной влажности 98% (с конденсацией влаги) при 35 °С 1 МОм.

ИСПОЛНЕНИЕ ИЗДЕЛИЯ УСЛОВИЯ РАБОТЫ ИЗВЕЩАТЕЛЯ
КОММУТАЦИОННЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ В СОСТАВЕ ИСКРОБЕЗОПАСНЫХ ЦЕПЕЙ (0EXIAIICT6X)
МАКСИМАЛЬНЫЕ ВХОДНЫЕ ПАРАМЕТРЫ ЗНАЧЕНИЕ МАКСИМАЛЬНЫЕ ВХОДНЫЕ ИСКРОБЕЗОПАСНЫЕ ПАРАМЕТРЫ ЗНАЧЕНИЕ
исполнение 30 - напряжение, В
- ток, А
- мощность, Вт
72
0,5
10
- напряжение Ui, В
- ток Ii, мА
- мощность Pi, Вт
- внутренняя индуктивность Li, мкГн
- внутренняя емкость Ci, пФ
25
200
1,2
10
50

УСТРОЙСТВО

Конструктивно извещатель состоит из датчика магнитоуправляемого (блок геркона) на основе геркона и задающего элемента (блок магнита). Корпуса блока геркона и магнитавыполнены из антистатичного пластика с поверхностным сопротивлением не более 109 Ом.

ИСПОЛНЕНИЕ ИЗДЕЛИЯ МАССА,Г, НЕ БОЛЕЕ
ДАТЧИКА МАГНИТА
исполнение 30 100
150

РАБОТА И ОБЕСПЕЧЕНИЕ ВЗРЫВОЗАЩИЩЕННОСТИ

При приближении блока магнита к блоку геркона происходит переключение контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.

Взрывозащищенность извещателей обеспечивается рядом мероприятий:

  • Помещением герконов с элементами электрических цепей и магнитов в оболочку, заполненную герметизирующим компаундом
  • Выбором мощностных характеристик герконов и проводников с учетом регламентируемого запаса по мощности, принятого в искробезопасных цепях.
  • Использованием конструкционных материалов обеспечивающих безопасное применение изделий во взрывоопасных зонах.

ИСПОЛНЕНИЯ ИЗВЕЩАТЕЛЕЙ

НАИМЕНОВАНИЕ ИЗДЕЛИЯ ТИП ПРИМЕНЯЕМОГО ГЕРКОНА ДЛИНА ВЫВОДОВ, ММ
ТИП ПРОВОДА
КОРПУС
-исп. 30, «Аякс» Нормально разомкнутй 2500*× МГШВЭ 2x0,35 антистатичный пластик
