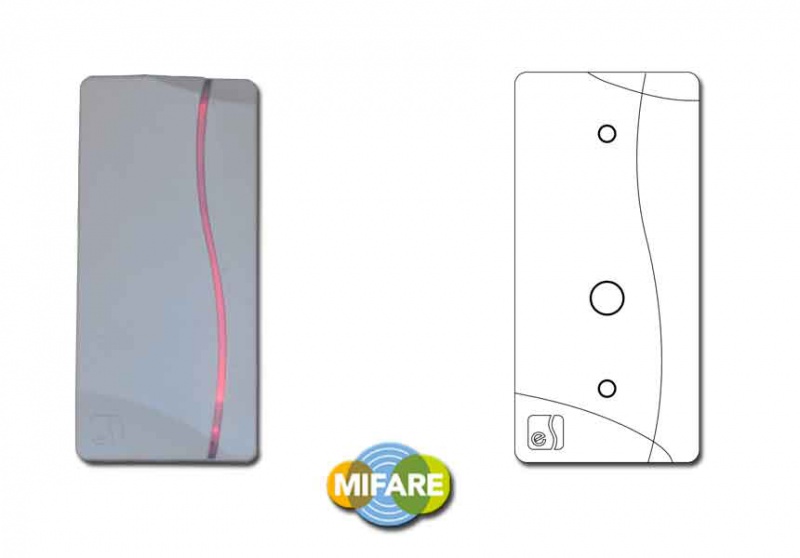

Elsys-SW20-MF Gray

Считыватель Elsys-SW20-MF Gray предназначен для использования в составе систем контроля и управления доступом (СКУД). Считыватель обеспечивает считывание кода с бесконтактных карт и брелоков (рroximity-идентификаторов) и передачу полученной информации в контроллеры СКУД по интерфейсам Wiegand или Touch Memory. Считыватель может быть применен в любых других системах, требующих аппаратной идентификации пользователя (охранные системы, системы предоставления платных услуг, программы лояльности и т.п.).

Режимы работы считывателя Elsys-SW20-MF

Считыватель Elsys-SW20-MF может работать в режиме чтения UID (уникального номера) карты или в защищенном режиме.

В защищенном режиме считыватель для работы с картами использует секретные ключи, хранимые в энергонезависимой памяти считывателя и делающие возможным чтение информации из заданного блока данных. Занесение ключей в считыватели осуществляется при помощи программирующей мастер-карта. В защищенном режиме в качестве номера карты считыватель передает информацию из защищенной области и игнорирует карты, находящиеся в транспортном состоянии, карты UltraLight и карты, запрограммированные с использованием других ключей.

Программируемые настройки считывателя Elsys-SW20-MF

Считыватель Elsys-SW20-MF Gray обладает набором программируемых настроек, позволяющих задать размерность и правила формирования номера карты, передаваемого в контроллер СКУД.

• Установка типа формата Wiegand

Для считывателя может быть выбрана разновидность формата Wiegand – Wiegand 26 (по умолчанию) или Wiegand 42.

• Передача номера карты в режиме Touch Memory

По умолчанию номер карты, передаваемый в контроллер, имеет максимальную размерность (6 байт). Если установлен режим передачи кода в диапазоне выбранного формата Wiegand, в контроллер будут передаваться младшие байты номера карты, в соответствии с установленным значением настройки «Формат Wiegand» (для Wiegand 26 – 3 байта, для Wiegand 42 – 5 байт), а старшая часть кодовой посылки Touch Memory будет дополнена нулями.

• Определение способа формирования номера карты для передачи в контроллер

По умолчанию считыватель Elsys-SW20-MF в качестве номера карты передает байты UID1..UID6, игнорируя младший байт (для карт, имеющих 7- или 10-байтовый идентификационный номер, младший байт UID0 - код вендора). Для совместимости со считывателями, учитывающими младший байт, предусмотрена и возможность передачи в качестве номера карты байт UID0…UID5.

Технические характеристики считывателя Elsys-SW20-MF Black
