Извещатель пожарный ручной проходной для наружной установки, взрывозащита 0ExiaIIBТ6 (индик. дежур. реж., внешний токоогр. резистор, НЗ и НР конт., tокр= -55...+70°С, оболочка IP67

ИП-535 Гарант-М проходной

Извещатель пожарный ручной проходной для наружной установки, взрывозащита 0ExiaIIBТ6 (индик. дежур. реж., внешний токоогр. резистор, НЗ и НР конт., tокр= -55...+70°С, оболочка IP67

Производитель: Спецприбор

Код:
00024029
Базовая единица
шт
5 676 руб.

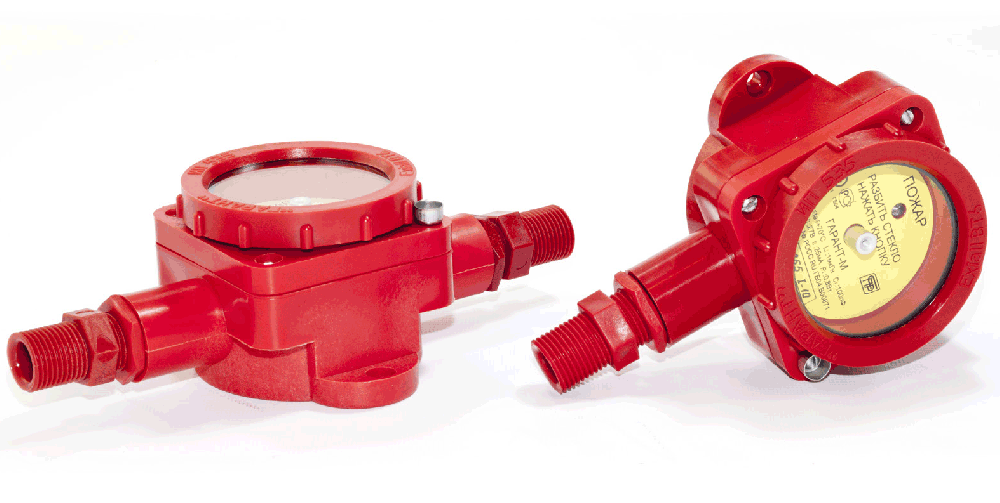

Взрывозащищенный ручной извещатель - ИП 535 ГАРАНТ- М

Предназначен для ручного включения сигнала пожарной тревоги в системах автоматического пожаротушения и пожарной сигнализации взрывоопасных объектов.

Извещатель ИП535 Гарант-М является модернизированным вариантом исполнения взрывозащищенного извещателя ИП 535 ГарантСПР.425211.001ТУ, имеет аналогичные конструктивные параметры и может использоваться в качестве альтернативной замены.

ИП 535 Гарант-М предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 52350.11, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт-И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.

Извещатель имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: « Li: 1 мкГн, Сi: 100 пФ, Ui: 27B, Ii: 25 мА, Рi: 0,8 Вт» по ГОСТ Р 52350.11.

Дежурный режим извещателя отображается периодическими (каждые 2 секунды) короткими световыми вспышками сигнального светодиода.

ИП 535 Гарант-М имеет нормально-разомкнутый и нормально-замкнутый выходы, и, в зависимости от задействованных контактов, можетвключаться в двухпроводный шлейф сигнализации следующими способами:

  • параллельно (с увеличением тока в ШС при срабатывании) – при использовании нормально-разомкнутого выхода (токопотребляющее включение);
  • последовательно-параллельно (с уменьшением тока в ШС при срабатывании) – при использовании нормально-замкнутого выхода ипитании извещателя от шлейфа;
  • последовательно (с уменьшением тока в ШС при срабатывании) – с использованием нормально-замкнутого выхода (нетокопотребляющее включение).

Извещатель выпускается в одно- и двухвводном исполнениях корпуса для удобства монтажа в транзитных ШС.

Конструкция извещателя позволяет эксплуатировать его на открытом воздухе как в условиях крайнего севера с пониженной температурой, так и в условиях повышенной влажности. Крепление ИП 535 Гарант-М осуществляется в вертикальном положении на стене или другой поверхности, используя ушки на корпусе.

Особенности и преимущества:

  • для любых классов взрывоопасных зон
  • внешний токозадающий резистор (Возможность использования с различными ПКП)
  • произвольная схема подключения (на размыкание или на замыкание)
  • индикация дежурного режима
  • световая индикация срабатывания
  • широкий диапазон окружающей температуры
  • оболочка IP67
  • класс химстойкости Х3
  • корпус из ударопрочного армамида
  • штуцер в комплекте
  • запасное стекло

Технические характеристики

Маркировка взрывозащиты 0ExiaIIBT6
Диапазон рабочих напряжений, В 3... 27
Ток через извещатель при напряжении в шлейфе сигнализации 24В:
        - в дежурном режиме, мкА, не более 50
        - в режиме пожара, мА 22,0±1
Степень защиты оболочки IP67
Класс химстойкости Х3
Температура окружающей среды, °С от -55  до +70
Габариты, мм, не более
        - С одним вводом 160х110х70
        - С двумя вводами 225х110х70
Масса, кг, не более 0,3
