Извещатель пожарный тепловой, максимально-дифференциальный, взрывозащита 0ExiaIIBТ6, для монтажа на потолках помещений. 2 кабельных ввода.

ИП-101 Гранат-МД потолочный 2КВ

Извещатель пожарный тепловой, максимально-дифференциальный, взрывозащита 0ExiaIIBТ6, для монтажа на потолках помещений. 2 кабельных ввода.

Производитель: Спецприбор

Код:
00024030
Артикул
8784140519
Базовая единица
шт
8 244 руб.

Взрывозащищенный извещатель пожарный тепловой - ИП101 Гранат-МД

Служит для обнаружения очага возгорания и передачи сигнала приемно-контрольному прибору и предназначен для работы в составе систем автоматического пожаротушения и пожарной сигнализации на объектах специального назначения.

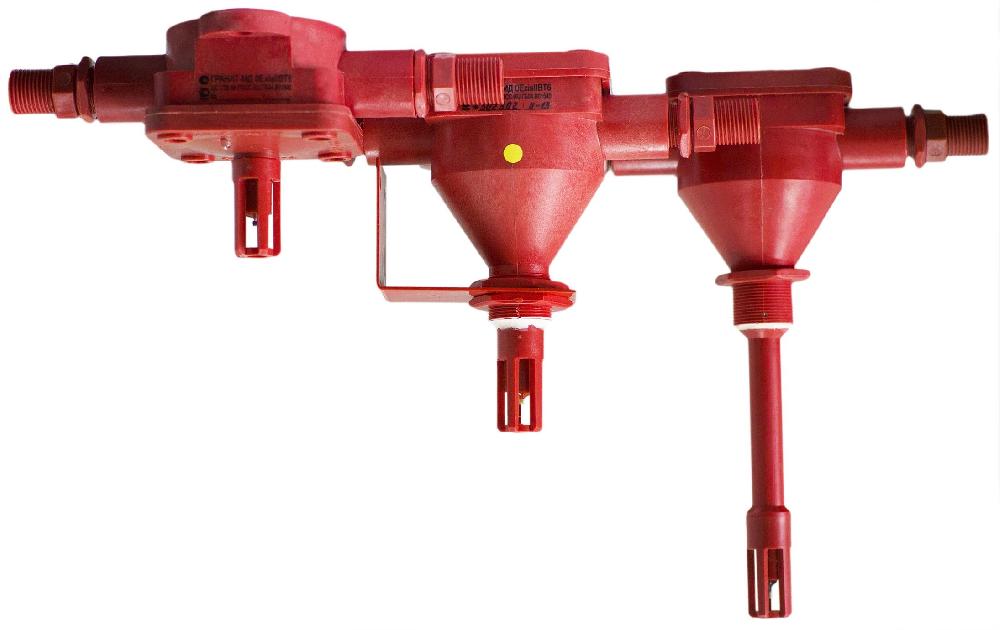

Извещатель имеет варианты исполнения по типу корпуса и термочувствительной части:

Резервуарный базовый вариант исполнения для резервуаров с ЛВЖ
Укороченный вариант исполнения с укороченной термочувствительной частью для
установки на вертикальных и горизонтальных элементах строительных конструкций
Потолочный вариант для монтажа на потолках помещений, по конструкции корпуса
может быть как двухвводным (проходным), так и одновводным (оконечным)

Извещатель ИП101 Гранат-МД является модернизированным вариантом исполнения взрывозащищенного извещателя ИП101 ГранатСПР.425212.001ТУ, имеет аналогичные конструктивные параметры и может использоваться в качестве альтернативной замены.

По характеру реакции на повышении температуры ИП101 Гранат-МД является максимально-дифференциальным класса R по классификации ГОСТ Р 53325-2009. Наличие дифференциального канала позволяет отследить возгорание на ранней его стадии.

Извещатель предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.

Каждый извещатель комплектуется парой штуцеров под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав.

ИП 101 Гранат-МД имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: «Li:1 мкГн, Сi:1200 пФ, Ui:27B, Ii:13,5 мА, Рi:0,4 Вт» по ГОСТ Р 52350.11.

Особенности и преимущества ИП 101 Гранат-МД:

  • резервуарное исполнение
  • для любых классов взрывоопасных зон
  • шесть пороговых температур срабатывания, переключаемых при эксплуатации
  • дифференциальный канал с пороговой скоростью 10°С/мин
  • световая индикация срабатывания
  • световая индикация дежурного режима
  • низкое токопотребление (большее количество извещателей в шлейфе)
  • внешний токозадающий резистор
  • встроенный контроль работоспособности
  • широкий диапазон окружающей температуры
  • оболочка IP67
  • класс химстойкости Х3
  • агрессивно - устойчивый термочувствительный элемент
  • корпус из ударопрочного армамида
  • штуцера в комплекте

Температура срабатывания извещателей

Класс температуры срабатывания Значение температуры срабатывания , °С
требования
ГОСТ Р 53325
ИП101 Гранат-МД ИП101 Гранат
А2 54 … 70 60 ± 4 ---
А3 64 … 76 70 ± 4 70 ± 4
В 69 … 85 80 ± 4 ---
C 84 … 100 90 ± 5 90 ± 5
D 99 … 115 105 ± 5 ---
E 114 … 130 120 ± 5 120 ± 5

Время срабатывания извещателей

Скорость повышения температуры, °С/мин Время срабатывания по дифференциальному каналу , секунд Время срабатывания по максимальному каналу , секунд
ИП101 Гранат-МД требования ГОСТ Р 53325
10…19 120 ± 10 60…242 не более 329
20…29 60 ± 10 30…130 не более 192
30 и более 40 ± 10 20…100

не более 144

Технические характеристики:

Маркировка взрывозащиты 0ExiaIIB T6
Температура срабатывания , °С 60,70,80,90,105,120
Пороговая скорость повышения температуры для дифференциального канала 10°С/ мин
Время срабатывания при превышении пороговой температуры, сек, не более 10
Диапазон рабочих напряжений, В 4... 27
Средний потребляемый ток в дежурном режиме, мА, не более 0,1
Потребляемый ток при срабатывании задается
Степень защиты оболочки IP67
Класс химстойкости X3
Температура окружающей среды , °С от -55 до +85
Габариты, мм, не более
        - Обычный вариант 230х80х265
        - Укороченный вариант 230х80х220
        - Потолочный вариант 230х110х100
        - Потолочный вариант 1КВ 160х110х100
Масса, кг, не более 0,6
