РЕЛЬЕФ-2 (-50°…+80°С, без интеграции)
Двухпроводной, "двухфланговый", варианты установки – «козырек» и «приземный» тип. Процессорная обработка сигнала. «козырек» …500м «приземный» тип …400м (без КМЧ), -50° … +80°С
Производитель: Forteza
- Код:
- 00024136
- Базовая единица
- шт
Извещатели применяются
Для охраны периметров объектов со сложной конфигурацией, а также в качестве второго рубежа охраны или в случае отсутствия зоны отчуждения.
Принцип действия:
Извещатели формируют объемную зону обнаружения между двумя параллельными проводами "козырькового" или "приземного" типа, при попадании в неё человека выдается сигнал тревоги. Провода закреплены на диэлектрических консолях вдоль охраняемого рубежа.

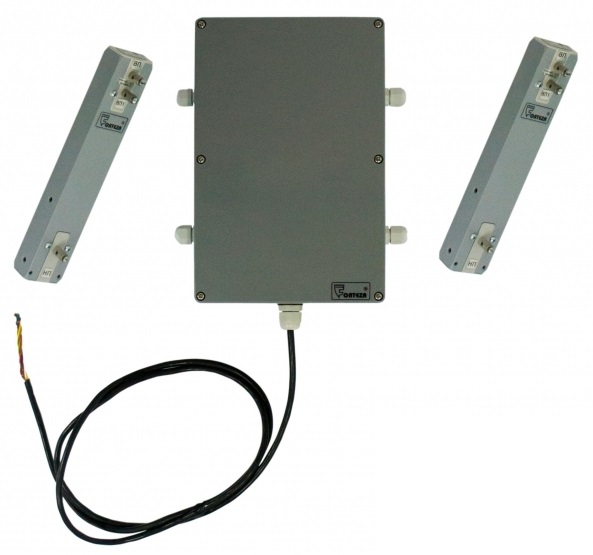

Извещатель РЕЛЬЕФ-2 является двухфланговым вариантом извещателя РЕЛЬЕФ и имеет в своем составе один двухканальный приемник и два передатчика.
Особенности
- Зона обнаружения точно повторяет рельеф и повороты периметра.
- Очень часто используются для организации второго рубежаохраны на объектах с повышенными требованиями к безопасности.
- Используемый алгоритм обработки сигналов обеспечивает высокую устойчивость извещателей к нахождению в зоне обнаружения мелких животных, посадки птиц на провода, к воздействию неблагоприятных метеофакторов.
- Наличие режима самодиагностики и определения ошибок, допущенных при установке или возникших неисправностей (неправильно выбранная длина линии, короткое замыкание или её обрыв) упрощает эксплуатацию извещателей.
- Извещатели работоспособны при установке на различных типах заграждений: сетчатые, деревянные, металлические и другие, в том числе совместно с колючей проволокой.
- Для крепления проводов используются стеклопластиковые консоли, которые долговечны и имеют эстетичный приятный вид.
- В качестве чувствительного элементаиспользуется широко распространенный провод П-274 ("полевка").
- Для решения различных тактических задач зона обнаружения извещателя может быть выполнена в двух вариантах:
- ПРИЗЕМНЫЙ - организация рубежа охраны вдоль заграждения или без него, для обнаружения прохода нарушителя.
- КОЗЫРЬКОВЫЙ - организация охраны верха заграждения от попыток перелаза через него нарушителя.
- Сигналы тревоги формируются "сухими" контактами реле или по интерфейсу RS-485, обеспечивая его совместимость со многими современными комплексными системами охраны.
- Визуализация процесса настройки с помощью программного обеспечения по интерфейсу RS-485, позволяет оценить уровень помех на охраняемом участке и оперативно и правильно установить параметры извещателя.
Технические характеристики
Длина зоны обнаружения при установке "козырьком" | 25...500 м |
Длина зоны обнаружения при установке "приземным" типом | 25...400 м |
Расстояние между консолями | 3...9 м |
Напряжение питания | 10...30 В |
Ток потребления | 0,09 А |
Рабочая температура | -40...+80 °С |
