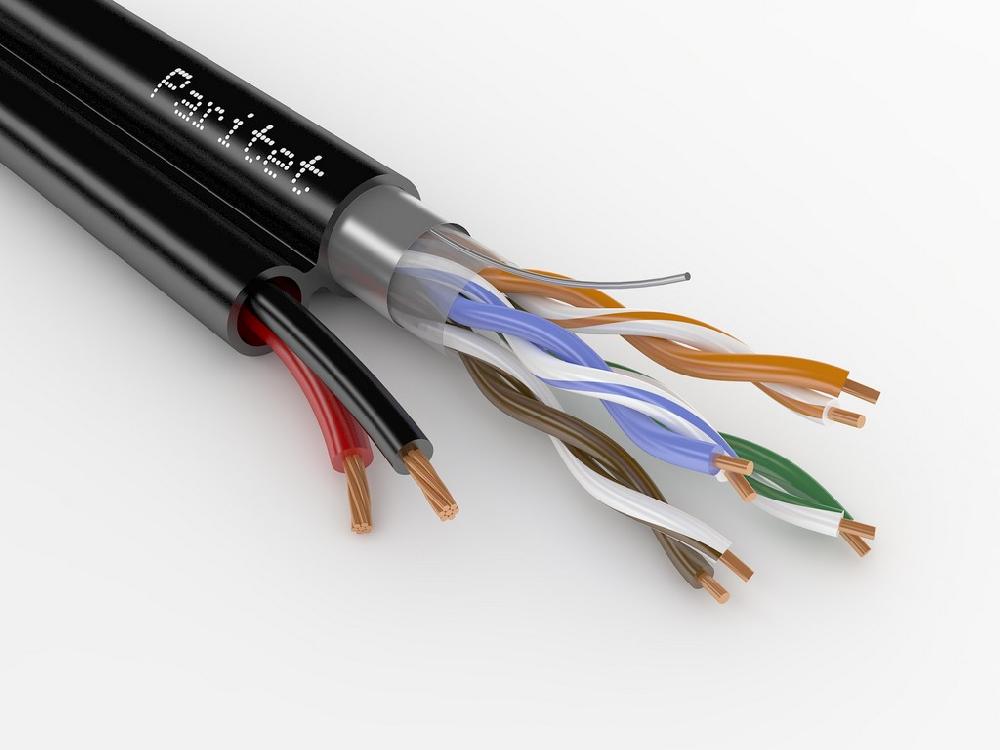

Кабель F/UTP 4 пары Cat5e + 2 жилы питания 2х0,75, бухта 200 м. Уличный

ParLan combi F/UTP4 Cat5e PE 2х0,75

Кабель F/UTP 4 пары Cat5e + 2 жилы питания 2х0,75, бухта 200 м. Уличный

Производитель: Паритет

Код:
00024233
Артикул
100584
Базовая единица
упа
29 169 руб.

Комбинированный кабель парной скрутки ParLan combi F/UTP4 Cat5e PE 2х0,75 для СКС и IP-сетей имеет 4 пары жил диаметром 0,52 мм (24 AWG) и 2 жилы питания сечением 0,75 мм.кв. Предназначен для внешней стационарной прокладки. Кабель стоек к воздействию ультрафиолета, осадков, относительной влажности воздуха до 98% при текмпературе до 35С

НАЗНАЧЕНИЕ:

Для передачи сигналов частотой до 100 МГц (категория 5e, каналы класса D) в системах цифровой связи в одновременным подключением питания (рабочее напряжение на жилах питания до 250 В переменного тока частотой 50 Гц или до 350 В постоянного тока). Для подключения IP-камер видеонаблюдения с ИК-подсветкой, подогревом и дистанционным управлением.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная однопроволочная
  • Изоляция - сплошной полиэтилен
  • Сердечник - парная скрутка
  • Экран – алюмополимерная лента
  • Контактная жила – медная лужёная однопроволочная
  • Оболочка - светостабилизированный полиэтилен

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 8
  • Диаметр жилы, мм -  0.52
  • Число и диаметр проволок - 1х0.52
  • Сечение жилы, мм2 - 0.2
  • Диаметр по изоляции, мм - 1.15
  • Число пар высокочастотного элемента - 4
  • Сечение жил питания, мм2- 0.75
  • Диаметр кабеля, мм - 6.2x12.4
  • Масса 1 км кабеля, кг - 67.4
  • Объем горючей массы, л/км - 35.8
  • Объем 1 км кабеля, м3 - 0.1063
  • Бухтовка, м - 200
  • Тип упаковки - Бухта

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 1-2.
  • Минимальная рабочая температура – -60°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Кабели стойки к воздействию солнечного излучения, инея, росы
  • Срок службы кабеля – 25

Технические характеристики

Передаточные характеристики

Параметр 1 МГц 4 МГц 10 МГц 16 МГц 20 МГц 31,25 МГц 62,5 МГц 100 МГц
Коэффициент затухания (Attenuation), дБ/100 м, не более 2.10 4.10 6.50 8.30 9.30 11.70 17 22
Переходное затухание на ближнем конце (NEXT), дБ/100 м, не менее 65.30 56.30 50.30 47.30 45.80 42.90 38.40 35.30
Переходное затухание суммарной мощности влияния на ближнем конце (PS NEXT), дБ/100м, не менее 62.30 53.30 47.30 44.30 42.80 39.90 35.40 32.30
Защищенность на дальнем конце (EL FEXT),  дБ/100м, не менее 64 52 44 39.90 38 34.10 28 24
Защищенность от суммарной мощности влияния на дальнем конце (PS EL FEXT), дБ/100м, не менее 61 49 41 36.90 35 31 25 21
Время задержки сигнала (Delay), нс/100 м, не более - 552 545.40 543 542.10 540.40 538.60 537.60
Затухание отражения (RL), дБ/100м, не менее 20 23 25 25 25 23.64 21.54 20.11

Сопротивление связи на разных частотах, не более

Параметр 1 МГц 10 МГц 30 МГц 100 МГц
Сопротивление связи ParLan F/UTP, мОм/м, не более 50 100 200 1000

Электрическое сопротивление токопроводящих жил питания в зависимости от сечения жил

Параметр 0,75 мм²
Электрическое сопротивление на 1 км, Ом 25.50
  • Волновое сопротивление 100 Ом
  • Асимметрия задержки сигнала (Delay Skew) не более 45 нс/100 м
  • Относительная скорость распространения сигнала не менее 60 %
  • Электрическое сопротивление цепи (двух последовательно соединенных токопроводящих жил в паре) постоянному току не более 19,0 Ом/100 м.
  • Омическая асимметрия жил в рабочей паре кабелей на длине 100 м - не более 2 %.
  • Электрическая емкость пары на длине при частоте 0,8 или 1 кГц - не более 5,6 нФ/100 м.
  • Емкостная асимметрия пары относительно земли на длине 100 м при частоте 0,8 или 1 кГц -не более 160 пФ.
  • Затухание излучения в диапазоне частот 30-100 МГц: не менее 55 дБ.
  • Электрическое сопротивление изоляции жил постоянному току - не менее 5000 МОмхкм.
  • Все значения приведены с пересчетом на темпетуру 20°С
