ДПМ-2 исп.200

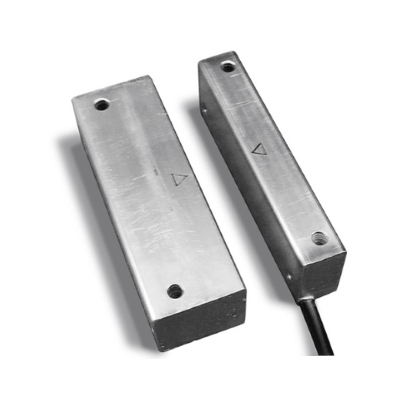

Датчик положения магнитоконтактный
Производитель: Магнито-Контакт
- Код:
- 00024245
- Артикул
- 04-0011-0029
- Базовая единица
- шт
Исп. 200 | Технические условия ПАШК.425119.067 ТУ |
Общие сведения
Датчики положения магнитогерконовые ДПМ-2, предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, дверей вагонов, лифтов и других конструктивных элементов зданий и сооружений из магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.) и немагнитопроводных материалов, на открывание или смещение с выдачей сигнала путем размыкания (переключения) сухого контакта геркона, а также в системах автоматики различных устройств.
Конструктивное исполнение датчиков - двухблочное (блок геркона, блок магнитов). Корпуса изделий 200-й серии (исп.200,202,204,205) выполнены из нержавейки.
При приближении блока магнитов к блоку геркона происходит замыкание (переключение) контактов геркона, в момент, когда напряженность поля, создаваемого постоянным магнитом, становится равной напряженности поля срабатывания геркона.
Технические данные
ИСПОЛНЕНИЕ ИЗДЕЛИЯ, ТОРГОВОЕ НАЗВАНИЕ | ТИП ПРИМЕНЯЕМОГО ГЕРКОНА |
ДЛИНА ВЫВОДОВ, ММ ТИП ПРОВОДА |
КОРПУС |
---|---|---|---|
200,"НЕРЖАВЕЙКА" | Нормально разомкнутый |
1000*× ПВС 2×0.75 Ø5,8мм (двойная изоляция) |
нержавейка |
Расстояние срабатывания датчиков указано в таблице.
ТИП ИЗДЕЛИЯ | РАССТОЯНИЕ МЕЖДУ БЛОКОМ ГЕРКОНА И БЛОКОМ МАГНИТОВ В ЗАМКНУТОМ (ПЕРЕКЛЮЧЕННОМ) СОСТОЯНИИ | РАССТОЯНИЕ МЕЖДУ БЛОКОМ ГЕРКОНА И БЛОКОМ МАГНИТОВ В РАЗОМКНУТОМ (НЕ ПЕРЕКЛЮЧЕННОМ) СОСТОЯНИИ |
---|---|---|
на магнитопроводящих поверхностях 200 | 55 мм и менее | 85 мм и более |
на не магнитопроводящих поверхностях 200 | 75 мм и менее | 115 мм и более |
Максимально допустимый допуск соосности крепления блока геркона и блока магнитов - 10 мм.
Основные технические данные:
Коммутируемый ток | от 0,001 до 0,5 А |
Коммутируемое напряжение (при максимальной коммутируемой мощности не более 10 Вт) |
от 0,02 до 72 В |
Габаритные размеры: | блок геркона 90х40х20; блок магнитов 90х40х40. |
Масса, не более | блок геркона - 0,3 кг; блок магнитов - 0,65 кг |
Диапазон температур | от минус 50С до 50С |
Относительная влажность | 98% при 35С |
Сопротивление замкнутых контактов, не более | 0,5 Ом |
Сопротивление изоляции между замкнутыми выводами датчика и корпусом, не менее: в нормальных условиях при повышенной относительной влажности 98%( без конденсации влаги ) при 35°С |
5 МОм 200 кОм |
Степень защиты оболочки датчика по ГОСТ14254 | IP68 |
По устойчивости к механическим воздействиям категория 03 по ОСТ 25 1099-83, по климатическим воздействиям категория размещения 02 по ОСТ 25 1099-83 |
