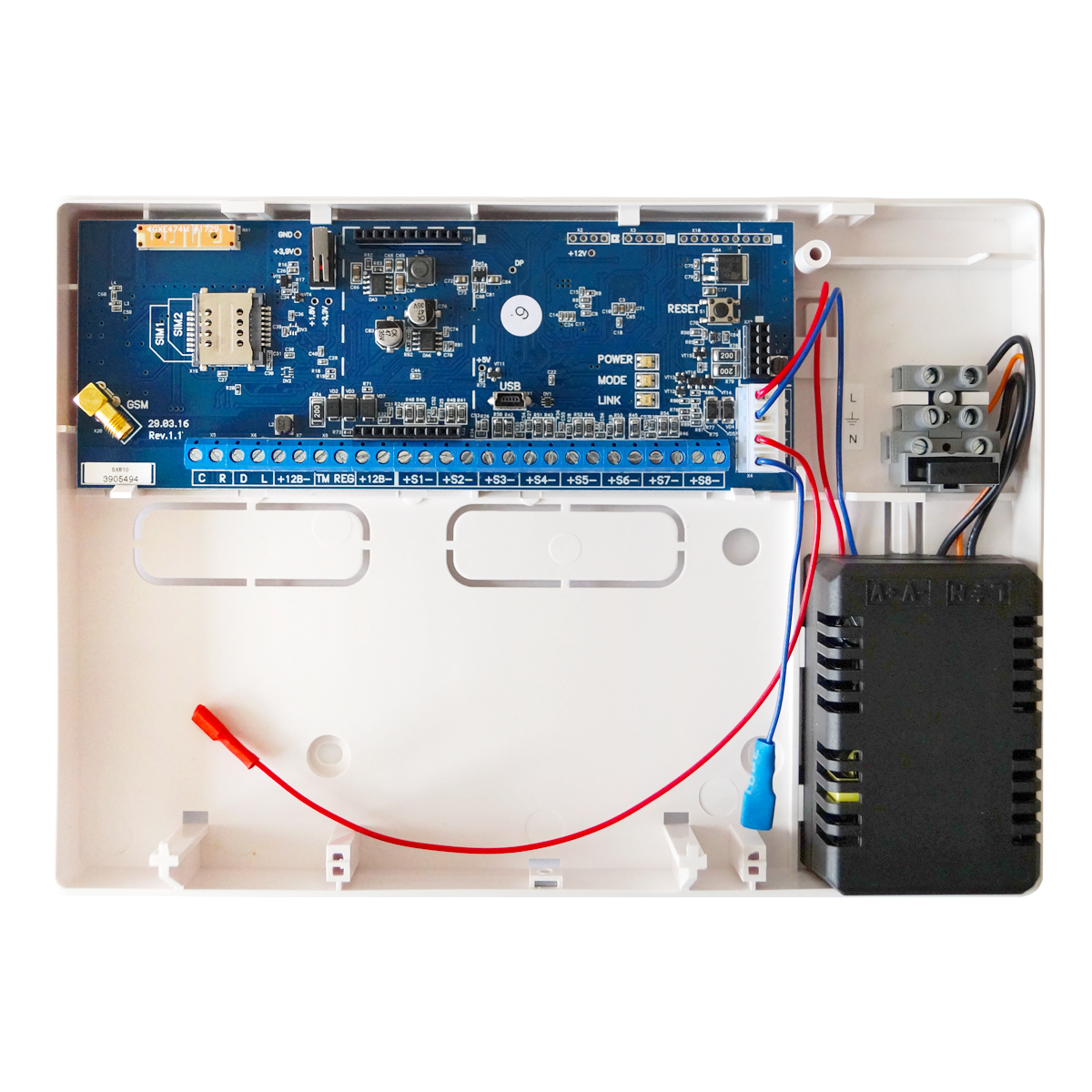

STEMAX SX810
Контроллер для централизованного охранно-пожарного мониторинга
Производитель: Стелс НПП
- Код:
- 00024470
- Базовая единица
- шт
Контроллер охранного мониторинга с поддержкой сетей сотовой связи поколения 2.5G
Контроллер STEMAX SX810 предназначен для централизованной охраны удаленных стационарных объектов любой сложности.
Контроллер соответствует III степени жесткости по требованиям электромагнитной совместимости.
- 8 собственных охранных шлейфов сигнализации
- 8 собственных логических разделов
- Подключение радиоизвещателей за счет модулей расширения
- Дополнительные каналы связи за счет модулей расширения
- Внутренняя планарная и внешняя GSM-антенны
- Питание основное 100–264 В, резервное от АКБ 2,3 А⋅ч / 12 В
Передача извещений
- Передача извещений по двум сетям сотовой связи поколений 2.5G: GSM/GPRS 900/1800.
- Непрерывный контроль работоспособности каналов связи.
- Многоуровневая защита от несанкционированного удаленного доступа, двухстороннее динамическое шифрование.
- Поддержка протокола стандарта SIA IP.
- 2 GSM-антенны с автоматическим переключением: внутренняя планарная и внешняя, подключаемая к разъему SMA.
Шлейфы и разделы
- 8 собственных шлейфов сигнализации для приема извещений от охранных и технологических извещателей.
- Широкие возможности конфигурирования и назначения шлейфам различных атрибутов.
- Подключение пожарных шлейфов с ограниченной функциональностью (без специализированных тактик контроля).
- 8 собственных логических разделов с независимой постановкой на охрану и возможностью одновременной постановки/снятия.
Модули расширения. Дополнительные каналы связи
- Передача извещений по проводным сетям Ethernet за счет модуля STEMAX UN Ethernet.
- Передача извещений по беспроводным сетям Wi-Fi за счет модуля STEMAX UN Wi-Fi.
Модули расширения. Поддержка радиосистем
- Поддержка до 64 радиоустройств Livi за счет модуля STEMAX UN Livi.
- Поддержка до 32 устройств радиосистемы «Ладога РК» производства ЗАО «Риэлта» за счет модуля STEMAX UN Ladoga.
Выходы управления
- Управление исполнительными устройствами и средствами автоматики с помощью 4 выходов типа «открытый коллектор» на основе различных тактик.
- Звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность».
Управление режимом работы
- Постановка / снятие с помощью электронных ключей Touch Memory (в том числе ключей с шифрованием DS 1961S), Proximity-карт (в том числе с шифрованием), скрытых выключателей, кодовых панелей.
- Управление режимом охраны объектов с помощью считывателей STEMAX RFID и STEMAX TM, кодовых панелей STEMAX KP010 и Мираж-КД-03.
- Подключение биометрических считывателей, клавиатур и бесконтактных считывателей с интерфейсом Wiegand через преобразователь интерфейсов STEMAX WTM010.
Сервисные возможности
- Звуковая и световая индикация режима охраны и состояния.
- Локальное конфигурирование через USB-интерфейс и удаленное конфигурирование по каналам TCP/IP GPRS и DATA (CSD), а также по каналу Ethernet при установлен- ном модуле STEMAX UN Ethernet.
- Локальная и дистанционная замена встроеннного ПО контроллера.
- Сохранение информации в журнале событий.
Питание
- Электропитание основное 100–264 В.
- Электропитание резервное от АКБ не менее 2,3 А⋅ч / 12 В, автоматический заряд, защита от переполюсовки и глубокого разряда.
- Контроль основного и резервного источников питания, автоматическое переключение.
Технические данные
Количество беспроводных сетей связи стандарта GSM/GPRS 900/1800 | 2 |
Поколение GSM-связи | 2.5G |
Методы передачи данных по сетям GSM | TCP/IP GPRS, DATA (CSD), SMS (в зашифрованном виде) |
Время доставки извещений по TCP/IP-каналам | 0,5 — 1 с |
Минимальный период тестирования канала связи | 10 с |
Максимальное количество электронных ключей или кодов постановки/снятия | 100 |
Типы ШС | охранные, технологические |
Количество собственных ШС | 8 |
Количество собственных логических разделов | 8 |
Напряжение в ШС | 4 В |
Номинальное сопротивление оконечного резистора ШС | 5,6 кОм |
Максимальный ток для питания одного активного извещателя по ШС | 2 мА |
Сопротивление проводов ШС | не более 150 Ом |
Сопротивление изоляции между проводами ШС | не менее 50 кОм |
Количество выходов управления типа "открытый коллектор" | 4 |
Максимальный ток нагрузки выходов управления типа "открытый коллектор" | 0,5 А |
Максимальный суммарный ток нагрузки | 700 мА |
Электропитание основное | ~ 100..264 В |
Электропитание резервное (от АКБ) | 12 В, 2.3 А•ч |
Диапазон рабочих температур | –40..+55 °С |
Габаритные размеры корпуса | 240 х 168 х 48 мм |
Класс защиты корпуса | IP30 |
Комплект поставки
Наименование | Кол-во |
Контроллер STEMAX SX810 | 1 |
Паспорт | 1 |
Электронный ключ DS1990A | 3 |
Резистор CF-0.25 5.6 кОм | 8 |
Индивидуальная тара | 1 |
